Маслобензостойкий герметик со специальными свойствами на основе полисульфидного олигомера
Исследовано влияние различных наполнителей и модифицирующих добавок на физико-механические, технологические и адгезионные свойства. Показано, что введение модифицирующих добавок различной химической природы приводит к изменению свойств, в частности к набуханию в воде маслобензостойкого герметика на основе полисульфидного олигомера.
Введение
Развитие авиационно-космической и ракетной техники ставит перед материаловедами новые задачи по разработке и усовершенствованию эластомерных герметизирующих материалов. В настоящее время для герметизации планера, кессон-баков, остекления и других элементов конструкции летательных аппаратов широкое применение нашли материалы на основе полисульфидных олигомеров (ПСО). Благодаря ненасыщенной углеводородной структуре и наличию серы ПСО имеют ряд ценных свойств: стойкость к действию многих агрессивных сред (масел, нефтяных топлив, кислот, щелочей), атмосферному воздействию (УФ излучение), а также высокую газонепроницаемость. Эти свойства обеспечили полисульфидным герметикам широкое применение в авиационной и других отраслях промышленности [1‒4].
Требования, предъявляемые промышленностью в настоящее время к полисульфидным герметикам, заключаются в сохранении заданных физико-механических, технологических и адгезионных (отслаивание от поверхности металла и полимерных композиционных материалов) свойств материала при воздействии агрессивных сред, перепада температур и микологической среды, а также после указанных воздействий [5‒11]. Поэтому необходимо оценить возможность повышения прочностных свойств полисульфидных герметиков с помощью различных наполнителей и модифицирующих добавок, а также исследовать их влияние на физико-механические, технологические и адгезионные свойства к металлам и полимерным композиционным материалам (ПКМ) после воздействия агрессивных сред (вода, топливо ТС-1, микологическая среда, высокая влажность) и температур [13‒20].
Материалы и методы
Исследования проводили с применением следующих методов испытаний.
– Физико-механические и адгезионные испытания с помощью разрывной машины марки Z2,5 – определение условной прочности и относительного удлинения в момент разрыва, остаточного удлинения после разрыва (ГОСТ 21751‒76), прочности при отслаивании (адгезионной прочности по ГОСТ 21981‒76).
– Технологические испытания – определение жизнеспособности по техническим условиям на материал путем оценки возможности нанесения герметика на герметизируемые поверхности и способности размазываться шпателем и прилипать к поверхности в течение определенного времени. Твердость герметика определяют на приборе Шор А по ГОСТ 263.
– Исследование набухаемости – определение стойкости полисульфидных герметиков в среде авиационного керосина и воде, т. е. контроль изменения массы образцов герметика после выдержки в среде авиакеросина или воды в течение определенного времени (ГОСТ 12020).
– Испытания на грибостойкость с помощью термошкафа и эксикатора – создание единой системы защиты от коррозии и старения при лабораторных испытаниях на стойкость к воздействию плесневых грибов (ГОСТ 9.048‒91).
Результаты
Полисульфидные герметики представляют собой многокомпонентную систему, состоящую из полисульфидного каучука, наполнителя, пластификатора, адгезионной добавки и вулканизующей группы. Отечественный производитель выпускает три марки полисульфидных каучуков: тиоколы марок I и II, тиокол марки НВБ-2. Эти каучуки различаются между собой молекулярно-массовым распределением и соответственно вязкостью, количеством функциональных меркапто-(SH)-групп. Тиоколы используют для производства как жидких (текучих), так и вязких (густых) композиций. Для исследований выбран тиокол, позволяющий изготавливать композиции средней вязкости для нанесения шпателем на герметизируемые поверхности. Использован пластификатор, который улучшает не только технологические свойства «сырых» композиций, но и способствует более эффективному отверждению композиции. В качестве наполнителей выбраны: диоксид титана, мел химически осажденный, оксиды алюминия, хрома, цинка, магния и сурьмы. На основе выбранных компонентов в лабораторных условиях (при 23°С, j=55%) приготовлены экспериментальные композиции герметика и получены вулканизаты материалов, из которых изготовлены стандартные образцы [21‒25]. В качестве материала-прототипа выбран полисульфидный герметик ВИТЭФ-1НТ.
Для повышения адгезионной прочности при отслаивании герметика от разнообразных поверхностей исследованы модификаторы различной химической природы – на эпоксидной и фенолформальдегидной смолах, ненасыщенные соединения (абиетиновая кислота) и их сочетания. Кроме того, проведены исследования прочностных свойств образцов экспериментальных композиций герметика ВИТЭФ-1НТ с модифицирующими добавками. В табл. 1 представлены результаты исследований технологических, физико-механических и адгезионных свойств.
Таблица 1
Технологические,физико-механические и адгезионные свойства герметика ВИТЭФ-1НТ и опытных композиций на его основе
Композиция (условный номер) | Жизнеспособность, ч | Условная прочность при разрыве, МПа | Относительное удлинение при разрыве, % | Прочность связи при отслаивании, кН/м | |
от ПКМ | от сплава Д16 | ||||
Герметик ВИТЭФ-1НТ | 2 | 1,8 | 220 | 0,5 | 0,65 |
Эпоксидная смола (1) | 5 | 1,9 | 180 | 0,9 | 1,8 |
Фенолформальдегидная смола (2) | 5 | 1,9 | 180 | 1,9 | 1,7 |
Абиетиновая кислота (3) | 6 | 1,6 | 160 | 2,5 | 3,0 |
Комбинация смол (4) | 10 | 2,1 | 180 | 4,2 | 4,0 |
Результаты проведенных исследований показали, что композиция 4 превосходит другие экспериментальные композиции по большинству показателей, поэтому дальнейшие исследования проводили именно с этой композицией, содержащей в своем составе комбинацию смол.
Исследования изменения массы экспериментальных композиций в различных средах в течение 30 сут при комнатной температуре также показали, что композиция 4 обладает наилучшими свойствами – изменение массы в воде составило 10%, в топливе: 4% (табл. 2).
Таблица 2
Изменение массы экспериментальных композиций в воде и в топливе ТС-1
Композиция (см. табл. 1) | Изменение массы, % | |
в воде | в топливе ТС-1 | |
Герметик ВИТЭФ-1НТ | 12 | 6 |
1 | 13 | 5 |
2 | 14 | 5 |
3 | 13 | 6 |
4 | 10 | 4 |
На следующем этапе работы исследовано влияние различных наполнителей на свойства экспериментальной композиции 4. В качестве наполнителей выбраны оксиды металлов: оксид хрома (композиция 5), оксид цинка (композиция 6), оксид сурьмы (композиция 7), диоксид титана (композиция 8), оксид алюминия (композиция 9), оксид магния (композиция 10) – в количестве от 5 до 30 г на 100 г тиокола.
Определены физико-механические свойства композиций в исходном состоянии. Результаты исследования условной прочности в момент разрыва представлены на рис. 1. Видно, что максимальными физико-механическими свойствами (условной прочностью) обладает композиция 5, в то время как остальные композиции, включая материал-прототип, обладают пониженными физико-механическими свойствами. Можно предположить, что введение мелкодисперсного оксида хрома обусловило повышение условной прочности композиции 5.

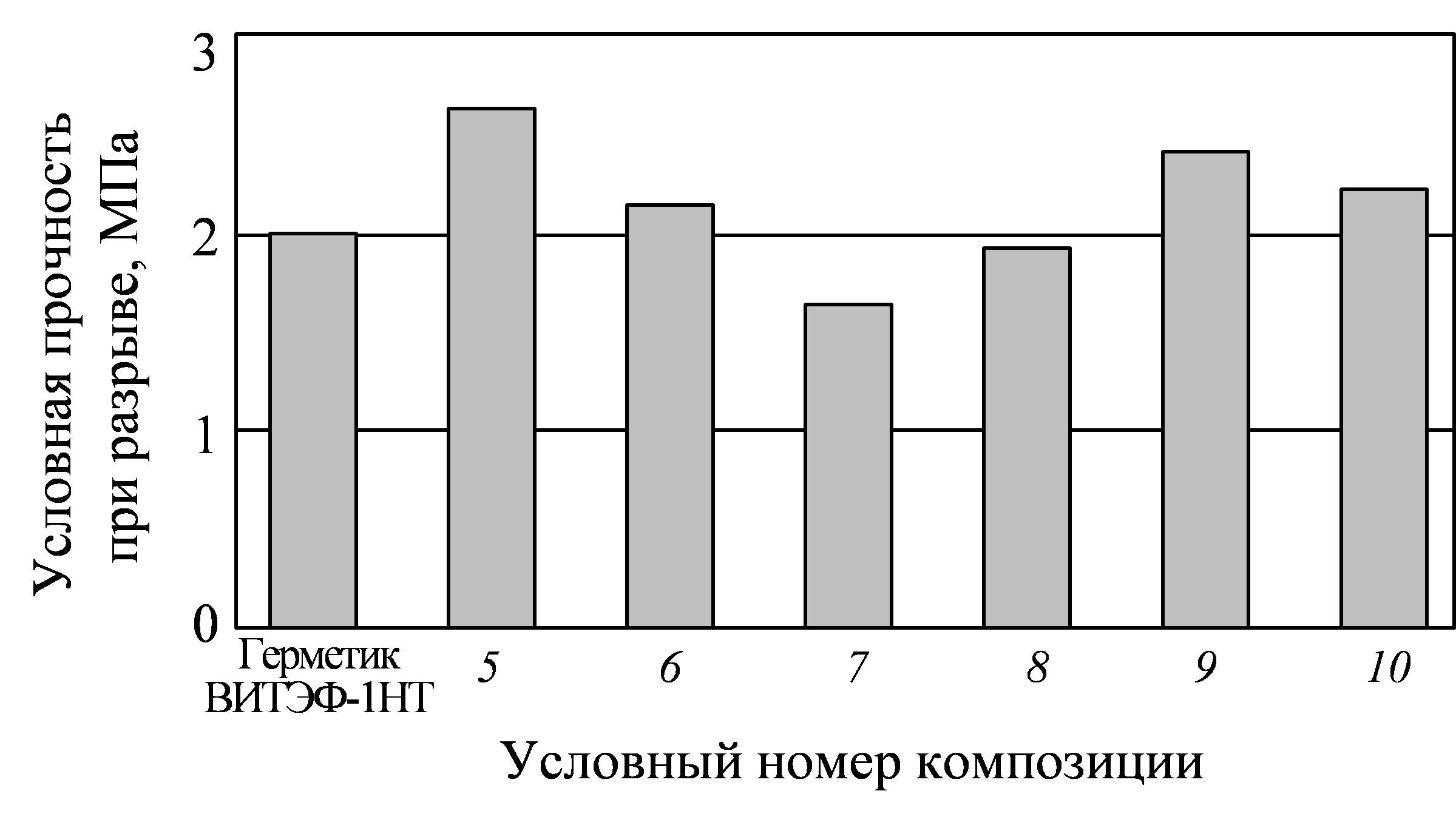

Рисунок 1. Условная прочность герметика с наполнителями различной природы
Для выбора наиболее эффективного наполнителя и его оптимального содержания исследовали не только физико-механические свойства композиций, но и стойкость вулканизатов к набуханию в воде и топливе ТС-1 при комнатной температуре. Результаты исследований набухания в воде представлены на рис. 2. Видно, что после выдержки в воде наименьшая потеря массы – у экспериментальной композиции 5, при этом физико-механические и адгезионные свойства остались на уровне свойств исходного (до испытаний) материала:
Условная прочность при разрыве, МПа . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2,5
Относительное удлинение при разрыве, % . . . . . . . . . . . . . . . . . . . . . . . . .160
Остаточное удлинение после разрыва, % . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
Прочность при отслаивании, кН/м
– от ПКМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,3
– от сплава Д16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,6.

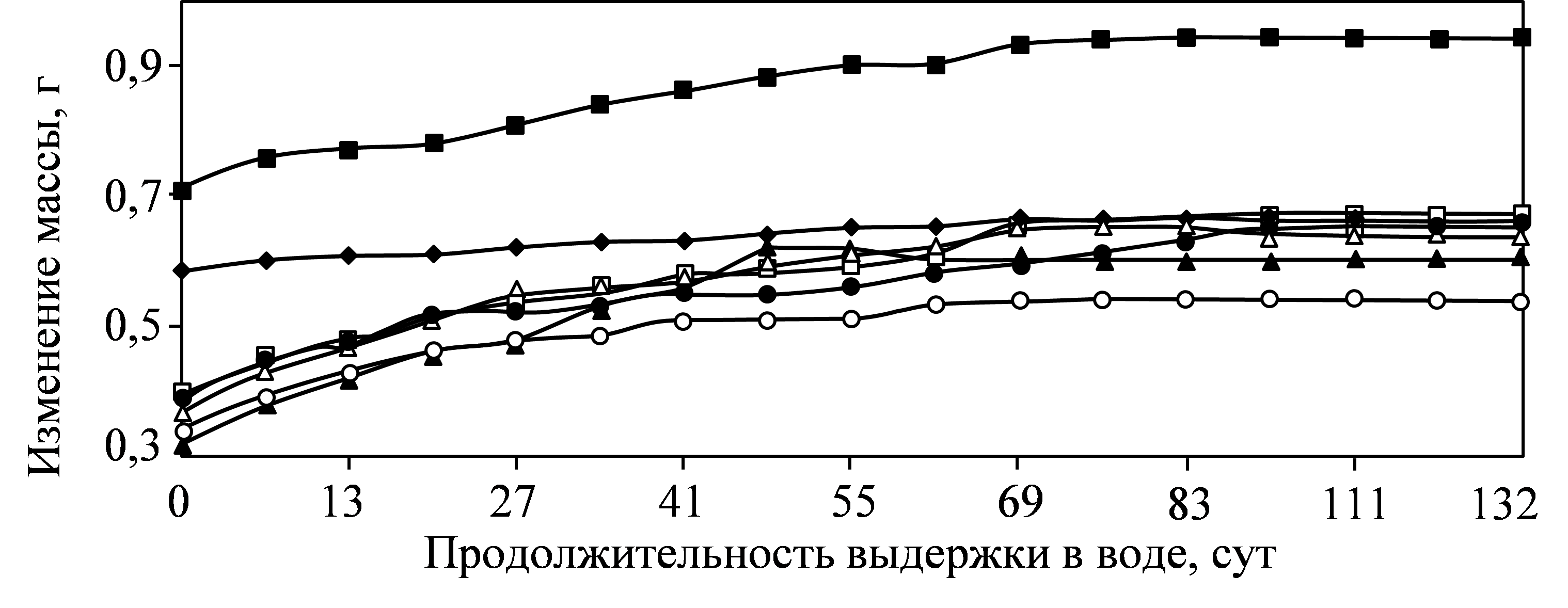

Рисунок 2. Изменение массы герметика в воде в течение времени с наполнителями различной природы: герметик ВИТЭФ-1НТ (), композиции 5 (♦), 6 (▲), 7 (∆), 8 (ο), 9 (•) и 10 ()
Исследованиями также показано, что изменения массы при набухании в топливе ТС-1 всех экспериментальных композиций практически не происходит, что вполне ожидаемо и обусловлено использованием в качестве основы композиций полисульфидного каучука.
В результате проведенных исследований разработана новая экспериментальная композиция на основе полисульфидного герметика, которой присвоена марка ВИТЭФ-1Б. Проведены комплексные исследования свойств разрабатываемого герметика: в том числе исследованы физико-механические и адгезионные свойства герметика после воздействия топлива ТС-1 и различных температур, а также коррозионная активность, грибостойкость и стойкость к воздействию микологической среды и влажности. Сравнительные показатели свойств серийного полисульфидного герметика ВИТЭФ-1НТ и разработанного модифицированного герметика ВИТЭФ-1Б приведены в табл. 3.
Таблица 3
Сравнительные показатели свойств полисульфидных герметиков
ВИТЭФ-1НТ и ВИТЭФ-1Б
Свойства | Значения свойств герметика | |
ВИТЭФ-1НТ | ВИТЭФ-1Б | |
Интервал рабочих температур, °С | От -60 до +130 | |
Жизнеспособность, ч | 1–10 | |
Предел прочности при разрыве, МПа (не менее) | 1,76 | 1,95 |
Относительное удлинение при разрыве, % (не менее) | 160 | |
Остаточное удлинение при разрыве % (не более) | 8 | 6 |
Предел прочности при отслаивании, кН/м (не менее): |
|
|
– от сплава Д-16 | 1,96 | 2,1 |
– от ПКМ и оргстекла | 1,69 | 2,1 |
Грибостойкость, балл | 3 | 1 |
Изменение массы при температуре 20°С в течение 30 сут после выдержки, % (не более): |
|
|
– в воде | 20 | 10 |
– в топливе ТС-1 | 6 | 2 |
Заключение
Показана принципиальная возможность с помощью введения в рецептуру герметизирующих материалов на основе жидкого тиокола новых ингредиентов повысить их эксплуатационные свойства. В качестве модифицирующей добавки для повышения прочностных и адгезионных свойств полисульфидного герметика ВИТЭФ-1НТ выбрана комбинация эпоксидной и фенолформальдегидной смол. Установлено, что такая композиция обладает наиболее высокими адгезионными (до 4,2 кН/м) и физико-механическими свойствами (условная прочность при разрыве составляет 2,1 МПа) и наименьшим набуханием в воде (10%) и в топливе ТС-1 (4%). Установлено также, что введение в состав герметизирующих материалов новых наполнителей различной химической природы позволяет получить композиции с высокими физико-механическими, технологическими и адгезионными свойствами и низкой степенью набухания в воде и топливе ТС-1.
Проведенные исследования позволили разработать новую марку полисульфидного герметика ВИТЭФ-1Б. Двухкомпонентный герметик ВИТЭФ-1Б представляет собой грибостойкий (1 балл) материал для применения в среде воздуха при температурах от -60 до +130°С, кратковременно – до +150°С, а в среде топлива типа ТС-1 – при температурах от -60 до +100°С. Герметик предназначен для поверхностной и внутришовной герметизации заклепочных, сварных и болтовых соединений авиационных конструкций, приборов, остекления и других изделий.
- Каблов Е.Н. Стратегические направления развития материалов и технологий их переработки на период до 2030 года //Авиационные материалы и технологии. 2012. №S. С. 7–17.
- Герметизирующая композиция: пат. 2436818 Рос. Федерация; опубл. 01.07.2010.
- Елисеев О.А., Краснов Л.Л., Зайцева Е.И., Савенкова А.В. Разработка и модифицирование эластомерных материалов для применения во всеклиматических условиях //Авиационные материалы и технологии. 2012. №S. С. 309–314.
- Минкин В.С., Хакимуллин Ю.Н., Дебердеев Т.Р., Берлин Ал. Ал. Влияние ионов Fe (III) в составе MnO2 на кинетику вулканизации жидких тиоколов //Клеи. Герметики. Технологии. 2009. №4. С. 28–30.
- Зайцева Е.И., Чурсова Л.В. Исследование микробиологической стойкости полисульфидного герметика с новыми антисептическими добавками //Клеи. Герметики. Технологии. 2012. №1. С. 16–20.
- Зайцева Е.И., Донской А.А. Sealants Based on Polysulfide Elastomers //Polymer Science. Ser. С. 2008. V. 1. P. 15–25.
- Зайцева Е.И., Донской А.А. Герметики на основе полисульфидных эластомеров //Клеи. Герметики. Технологии. 2008. №6–7. С. 15–25.
- Зайцева Е.И., Донской А.А. Новые полисульфидные герметики для авиационной промышленности //Клеи. Герметики. Технологии. 2009. №3. С. 18–23.
- Зайцева Е.И., Донской А.А. Новые полисульфидные герметики для авиационной промышленности /В сб. Трудов «Харьковская нанотехнологическая ассоциация–2008». 2008. С. 191–200.
- Петрова А.П., Донской А.А. Клеящие материалы, герметики: Справочник. СПб.: НПО «Профессионал». 2008. С. 503–567.
- Edward M. Petrie Handbook of Adhesives and Sealants. New York. 2000. P. 14–23.
- Sidney H. Goodman Epoxy Resins. New York. 2002. Р. 19–28.
- Минкин В.С., Суханов П.П., Аверко-Антонович Л.А., Джанбекова Л.Р. Строение и вулканизация полисульфидных олигомеров //Каучук и резина. 1994. №1. С. 14–19.
- Мухутдинов М.А., Хакимуллин Ю.Н., Губайдулин Л.Ю., Лиакумович А.Г. Модифицированные тиоколовые герметики с улучшенными адгезионными свойствами //Каучук и резина. 1998. №3. С. 6–8.
- Низковязкая силиконовая композиция: пат. 2356117 Рос. Федерация; опубл. 20.06.2007.
- Менделеева Г.А., Порфильева Р.Т., Герасимов В.В., Ефимова В.А. Технологии и свойства полисульфидного материала, модифицированного органометаллофосфатными соединениями //Вестник казанского технологического университета. 2009. №3. С. 18–22.
- Курбанголеева А.Р., Петлина И.А., Хакимуллин Ю.Н. Влияние наполнителей на свойства тиоколовых герметиков //Вестник казанского технологического университета. 2011. №18. С. 86–89.
- Каблов Е.Н. Авиакосмическое материаловедение //Все материалы. Энциклопедический справочник. 2008. №3. С. 2–14.
- Состав для защитного покрытия: пат. 2334158 Рос. Федерация; опубл. 19.12.2006.
- Савенкова А.В., Чурсова Л.В., Елисеев О.А., Шрагин Д.И., Копылов В.Я., Глазов П.А. Восстановление технологии изготовления тепломорозостойких герметиков на основе кремнийорганических каучуков, синтезированных по новым промышленным технологиям //Авиационные материалы и технологии. 2012. №4. С. 25–31.
- Чурсова Л.В., Ким М.А., Панина Н.Н., Швецов Е.П. Наномодифицированное эпоксидное связующее для строительной индустрии //Авиационные материалы и технологии. 2013. №1. С. 40–47.
- Новаков И.А., Нистратов А.В., Фролова В.И. и др. Исследование структуры и свойств материалов на основе композиций полисульфидный олигомер–полимеризационноспособное соединение //Пластические массы. 2011. №1. С. 3–8.
- Новаков И.А., Нистратов А.В., Фролова В.И. и др. Особенности получения материалов на основе композиций полисульфидный олигомер–полимеризационноспособное соединение, отверждаемых в присутствии оксида марганца //Клеи. Герметики. Технологии. 2011. №10. С. 6–12.
- Зайцева Е.И., Чурсова Л.В., Смирнов Д.Н. Перспективы снижения плотности полисульфидных герметиков //Клеи. Герметики. Технологии. 2012. №5. С. 10–14.
- Каримова С.А., Павловская Т.Г. Разработка способов защиты от коррозии конструкций, работающих в условиях космоса //Труды ВИАМ. 2013. №4. Ст. 02 (viam-works.ru).
