Установки типа УВНК для литья жаропрочных сплавов (обзор)
Рассмотрены установки типа УВНК (экспериментальных и промышленных, различных габаритов) для литья жаропрочных сплавов в ВИАМ, а также в условиях промышленного производства. Установки, перечисленные в статье, удовлетворяют всем требованиям литейных предприятий (крупно- и мелкосерийного производства), позволяя получать более качественные по структуре и свойствам отливки.
Введение
В ВИАМ ведется разноплановая исследовательская деятельность по апробации и разработке различных литейных процессов для нужд серийного производства. Эта деятельность приводит к необходимости иметь литейные вакуумные установки различного типа, некоторые из них являются экспериментальными и не имеют мировых аналогов [1‒4].
Материалы и методы
Процесс и порядок технологических действий при литье жаропрочных сплавов заключается в следующем: загрузка керамических форм и шихтовой заготовки в печь, откачка воздуха до глубокого ваккума, нагрев формы до необходимой температуры, расплавление металла в тигле, заливка его в форму, погружение в жидкий металлический охладитель и охлаждение печи подогрева форм (ППФ) [5‒8].
Ниже приведены характеристики установок типа УВНК.
Экспериментальная установка ВИАМ-1790
Мощность установленная, кВт | 400 |
Мощность потребляемая (максимальная), кВт | 330 |
Рабочая среда в плавильной камере: вакуум, Па (мм рт. ст.) | 0,665 (5·10-3) |
Объем тигля, кг | 6 |
Температура (максимальная), °С: |
|
металла в тигле | 1700 |
электропечи подогрева форм | 1700 |
Скорость вертикального перемещения форм при кристаллизации, мм/мин | 1–10 |

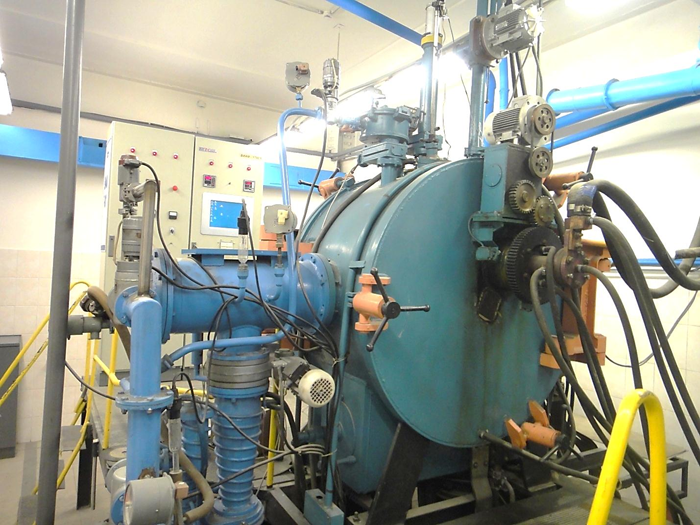

Рисунок 1. Общий вид установки ВИАМ-1790
Общий вид установки представлен на рис. 1. Установка позволяет получать экспериментальные отливки из разрабатываемых жаропрочных сплавов. Хорошо подходит для исследовательской деятельности ввиду ее небольших габаритов и экономичности.
Установка нового поколения УВНК-15 со шлюзовой камерой
(для получения крупногабаритных отливок)
Мощность установленная, кВт | 430 |
Мощность потребляемая (максимальная), кВт | 360 |
Рабочая среда в плавильной камере: вакуум, Па (мм рт. ст.) | 0,665 (5·10-3) |
Объем тигля, кг | 15 или 25 |
Температура (максимальная), °С: |
|
металла в тигле | 1700 |
электропечи подогрева форм | 1700 |
Максимальные размеры рабочего пространства печи подогрева форм (ширина, длина, высота), мм | 160×300×650 |
Скорость вертикального перемещения форм, мм/мин: |
|
при кристаллизации | 1–10 |
при обратном ходе | 2–170 |
Скорость горизонтального перемещения форм, мм/мин | 1500±10 |
Максимальная температура кристаллизатора, °С | 800 |
Объем кристаллизатора по алюминию, кг | 200±20 |

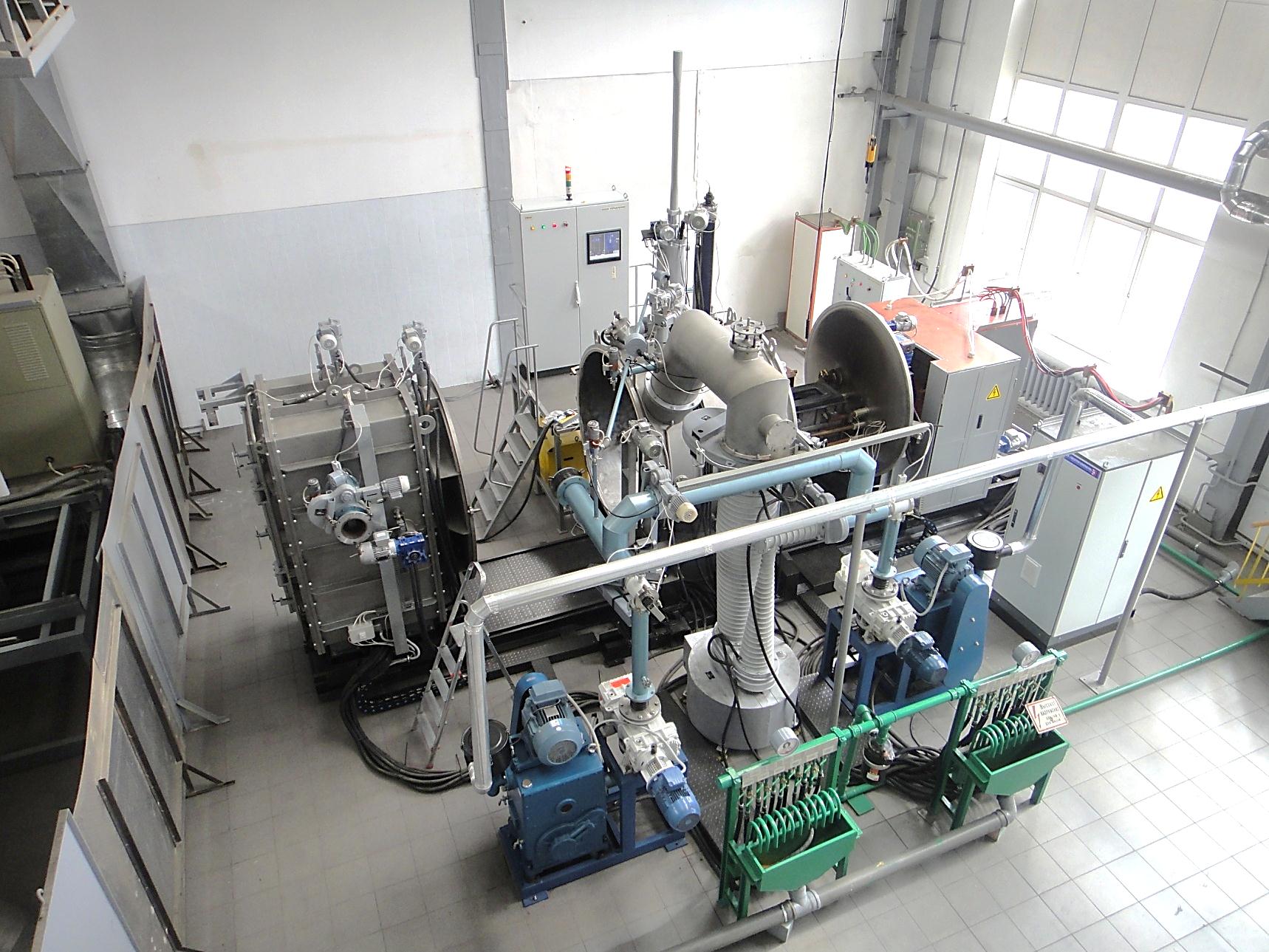

Рисунок 2. Общий вид установки УВНК-15
Общий вид установки представлен на рис. 2. Эта вакуумная установка позволяет получать крупногабаритные отливки из жаропрочных сплавов в промышленных масштабах благодаря наличию шлюзовой камеры.
Уникальная установка УВНК-10
Рабочая среда в плавильной камере: вакуум, Па (мм рт. ст.) | 0,665 (5·10-3) |
Объем тигля, кг | 60 или 80 |
Температура (максимальная), °С: |
|
металла в тигле | 1700 |
электропечи подогрева форм | 1650 |
Габарит установки (ширина, длина, высота), мм | 8000×8000×6000 |
Скорость вертикального перемещения форм, мм/мин: |
|
при кристаллизации | 2–10 |
при обратном ходе | 120 |
Максимальная температура кристаллизатора, °С | 800 |

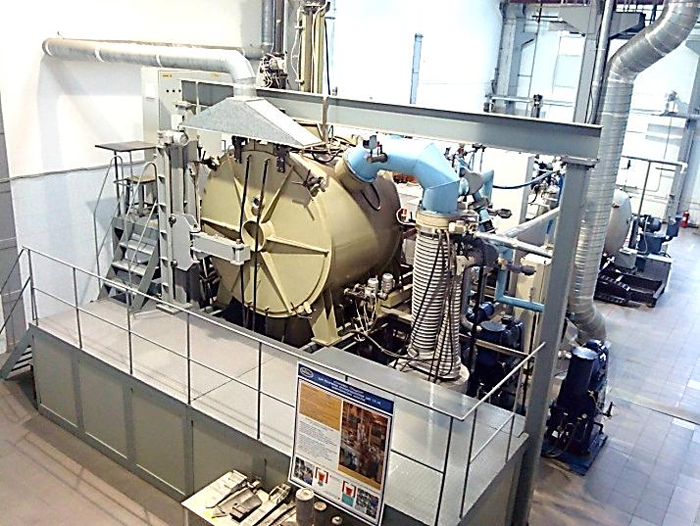

Рисунок 3. Общий вид установки УВНК-10
Общий вид установки представлен на рис. 3. Установка разработана по заданию ВИАМ, работает в периодическом режиме, так как не имеет шлюзовой камеры. В частности, на ней успешно получена партия отливок деталей ГТД и ГТУ высотой 600 мм (максимальная высота получаемых отливок 800 мм). Отличительной особенностью установки является трехзонный нагреватель и раздвигающийся по программе, в зависимости от геометрии отливки, тепловой экран [9‒11].
Экспериментальная установка УВНК-14
Мощность установленная, кВт | 400 |
Мощность потребляемая (максимальная), кВт | 320 |
Рабочая среда в плавильной камере: вакуум, Па (мм рт. ст.) | 0,665 (5·10-3) |
Объем тигля, кг | 17–25 |
Температура (максимальная), °С: |
|
металла в тигле | 1700 |
электропечи подогрева форм | 1650 |
Скорость вертикального перемещения форм, мм/мин: |
|
при кристаллизации | 5–10 |
при обратном ходе | 50 |
Максимальная температура кристаллизатора, °С | 800 |
Объем кристаллизатора по алюминию, кг | 300±20 |

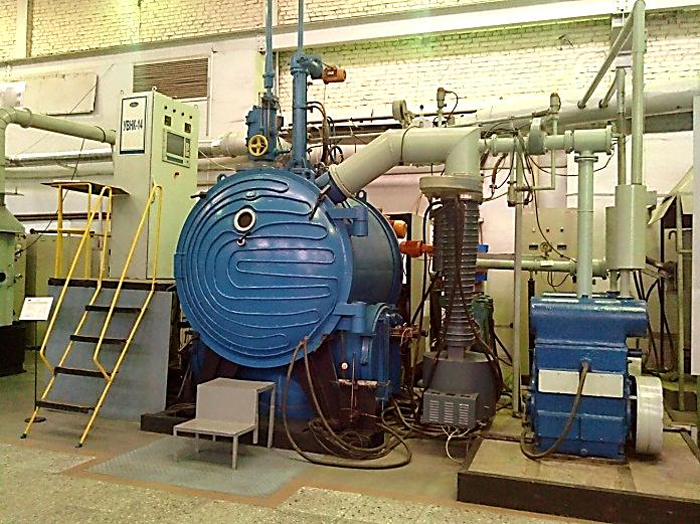

Рисунок 4. Общий вид установки УВНК-14
Общий вид установки представлен на рис. 4. Установка является экспериментальной и предназначена для получения крупногабаритных отливок (например, на ней успешно отлиты крупногабаритные заготовки дисков турбины ГТД).
Литейная установка УВНК-9А
Мощность установленная, кВт | 400 |
Рабочая среда в плавильной камере: вакуум, Па (мм рт. ст.) | 0,665 (5·10-3) |
Температура (максимальная), °С: |
|
металла в тигле | 1700 |
электропечи подогрева форм | 1650 |
Скорость вертикального перемещения форм, мм/мин: |
|
при кристаллизации | 2–10 |
при обратном ходе | 50 |
Скорость горизонтального перемещения форм, мм/мин | 1500±10 |
Максимальная температура кристаллизатора, °С | 800 |

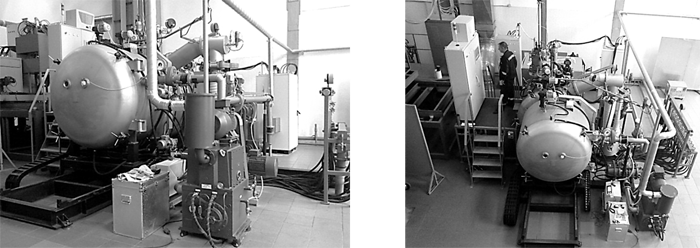

Рисунок 5. Общий вид литейной установки УВНК-9А
Общий вид установки представлен на рис. 5. Благодаря наличию шлюзовой камеры на установке УВНК-9А можно проводить несколько плавок в смену. Установка нашла широкое применение на таких предприятиях, как ФГУП «ВИАМ», «ММП им. В.В. Чернышева», ФГУП «НПЦ газотурбостроения „Салют”», ОАО «Климов», а также на заводах Индии [12‒17].
.
Результаты
На данных установках возможно изготавливать отливки для аттестации жаропрочных сплавов, а также применять их для литья отливок в промышленных масштабах.
Рисунок 6. Дифрактограммы образцов из жаропрочных сплавов ЖС32 (а) и ЖС36 (б), полученных на установках типа УВНК
Возможна также отработка технологии литья монокристаллов с заданной кристаллографической ориентацией (КГО). На рис. 6 представлены графики кривых КГО образцов из сплавов ЖС32, ЖС36, полученные с помощью дифрактометра общего назначения ДРОН-3, и проведена их оценка. Представленные дифрактограммы свидетельствуют как о малом отклонении кристаллографической ориентации образцов от заданного направления [001], так и о высокой степени структурного совершенства полученных отливок [18, 19].
Обсуждение и заключения
С развитием монокристаллического литья предприятиям необходимо оборудование, отвечающее техническим запросам и мировым стандартам. ВИАМ является единственным научно-исследовательским центром, предоставляющим широкий выбор установок типа УВНК. Только такой научно-исследовательский институт, как ВИАМ, обладая передовыми технологиями, может удовлетворить всем требованиям заказчика и гарантировать качество, выход годных по структуре отливок, а также надежность оборудования, так как имеет огромный опыт по производству оборудования, отвечающего мировым стандартам. Изделия, получаемые на установках типа УВНК, соответствуют высоким стандартам качества.
