Жаропрочное покрытие для нового перспективного интерметаллидного сплава ВИН3
Разработано новое жаростойкое покрытие для защиты от высокотемпературного окисления деталей турбины ГТД, изготовленных из интерметаллидного сплава ВИН3, эксплуатирующихся в области температур 1100–1200°С. Проведены исследования жаростойкости свойств, эволюции состава и структуры легированных ионно-плазменных покрытий на сплаве ВИН3 при рабочих температурах.
В настоящее время основной тенденцией развития современных газотурбинных двигателей авиационного назначения, в том числе для существующих и перспективных вертолетов, является повышение температуры рабочего газа турбины, что обеспечивает рост тактико-технических и экономических характеристик. В связи с этим представляется целесообразным исследовать возможность применения в вертолетных турбинах новых современных материалов, обладающих по сравнению с используемыми более высокими прочностными характеристиками, а также меньшей плотностью, что позволит снизить массу двигателя и, соответственно, повысить экономическую эффективность данных изделий [1–4].
Одним из направлений комплексного повышения служебных характеристик существующих конструкций ГТД, в том числе продления ресурса работы, снижения массы и повышения рабочих температур, является применение интерметаллидных сплавов на никелевой основе для деталей вертолетных турбин [5–7]. В России во ФГУП «ВИАМ» разработан ряд интерметаллидных литейных сплавов серии ВИН, обладающих удовлетворительным комплексом механических свойств при температурах до 1200°С на базах испытаний до 1000 ч [8–11]. Однако с ростом рабочих температур в перспективных ГТД обеспечение длительных ресурсов работы сопловых лопаток вертолетных турбин не представляется возможным. В условиях интенсивных теплосмен обеднение поверхности деталей из интерметаллидных сплавов алюминием и хромом приводит к окислению и разупрочнению и может быть скомпенсировано применением защитного покрытия [12, 13].
При создании перспективных вертолетных двигателей появляется необходимость увеличения ресурса работы лопаток турбины из новых разработанных сплавов путем нанесения на них жаростойкого покрытия, защищающего от высокотемпературного окисления в области температур 1000–1200°С [14].
Материал и методы исследования
Для исследований выбраны следующие покрытия:
– СДП-2+ВСДП-18 (из серийных жаростойких сплавов);
– СДП-41+ВСДП-18 (показавшее высокую жаростойкость на интерметаллидных сплавах ВКНА-1В и ВКНА-25 [15]);
– СДП-42+ВСДП-18 (СДП-42 схож по составу со сплавом СДП-41 и отличается тем, что Re заменен на W – для снижения стоимости покрытия).
Толщина покрытия из конденсированного слоя сплавов СДП-2, СДП-41, СДП-42 и алюминидного диффузионного слоя из сплава ВСДП-18 во всех случаях составила
80 мкм.
Покрытия наносили на вакуумной ионно-плазменной установке с автоматизированной системой управления технологическим процессом (АСУ ТП) типа МАП-2 [16].
Испытания на изотермическую жаростойкость проводили в соответствии с ГОСТ 6130 на дисковых образцах Ø25 мм, h=3 мм, без покрытия и с покрытиями, в атмосферной печи: в керамических тиглях с крышками при Т=1200°С.
Исследования на циклическую жаростойкостьпроводили на дисковых образцах Ø25 мм, h=3 мм, без покрытия и с покрытиями, по режиму: выдержка при температуре 1200°С в течение 50 мин и охлаждение на воздухе в течение 10 мин до температуры 200°С (1 цикл испытаний). Оценка жаростойких свойств сплава без покрытия и с покрытием осуществлялась гравиметрическим методом – путем взвешивания образцов каждые 20–80 ч испытаний и определения удельного изменения массы образцов без учета массы окалины, осыпавшейся с их поверхности.
Микроструктура композиций «сплав–покрытие» исследовалась на оптическом микроскопе Olympus GX51 после отжига в вакууме и высокотемпературных испытаний на воздухе, элементный состав композиций «сплав–покрытие» – на волновом рентгеновском спектрометре JCMA-733. На данном приборе также изучали структуру покрытий в режиме «COMPO», когда контрастность изображения определяется средней атомной массой химических элементов, входящих в состав исследуемой области или фазы. При этом, чем больше средняя атомная масса, тем светлее на фотографии микроструктуры исследуемая фаза.
Результаты исследования и их обсуждение
После 500 ч испытаний на изотермическую жаростойкость (рис. 1, а) все покрытия обладают высокими характеристиками жаростойкости по сравнению с защищаемым сплавом. Из рис 1, а видно, что для образцов с покрытиями кривые удельного изменения массы имеют незначительные различия, унос массы покрытия не превышает 50 г/м2 при общем исходном удельном привесе покрытия 550–600 г/м2. Покрытие СДП‑42+ВСДП-18 имеет наименьшую потерю массы (на уровне 17 г/м2), что составляет около 3% от исходного удельного привеса покрытия.
При испытаниях на циклическую жаростойкость (рис. 1, б) на базе 100 циклов не наблюдается снижения массы покрытий СДП-41+ВСДП-18 и СДП-42+ВСДП-18. Покрытие СДП-42+ВСДП-18 имеет схожие показатели – прирост массы составляет 3,35 г/м2 – с покрытием СДП-41+ВСДП-18, прирост массы которого составил 8,12 г/м2, что говорит о его более интенсивном взаимодействии с кислородом и, как следствие, возможном снижении жаростойкости.
По результатам проведенных металлографических исследований определено, что толщина покрытия СДП-42+ВСДП-18 в исходном состоянии (без учета зоны диффузионного взаимодействия) составила 75–80 мкм.

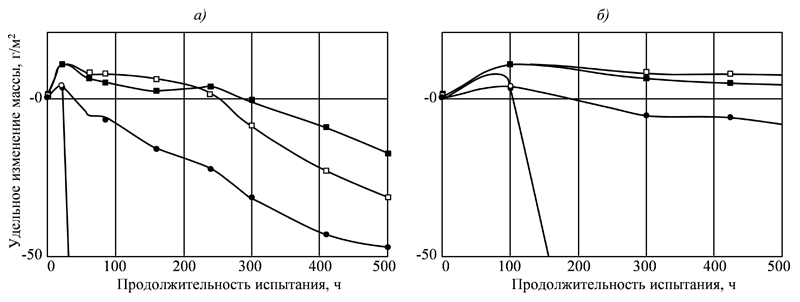

Рисунок 1. Удельное изменение массы образцов из сплава ВИН3 в зависимости от продолжительности испытанияна изотермическую жаростойкость при температуре 1200°С (а) и циклическую жаростойкость при температуре 1200⇆200°С (б) без покрытия (○) и с покрытиями СДП-2+ВСДП-18 (●), СДП-41+ВСДП-18 (□), СДП-42+ВСДП-18 (■)
Область анализа | Содержание элементов, % (по массе) | ||||||||||||
Al | Cr | Co | Ni | Y | Mo | La | Ce | Hf | Ta | W | Re | Ʃ | |
Темная | 20,2 | 5,2 | 0,7 | 72,6 | Н/о* | Н/о | Н/о | Н/о | Н/о | 1,4 | Н/о | Н/о | 100,1 |
Светлая | 10,3 | 3,6 | 0,7 | 74,4 | Н/о | 1,0 | Н/о | Н/о | 1,3 | 8,8 | Н/о | Н/о | 100,1 |
0 мкм | 9,6 | 6,0 | 1,5 | 71,7 | Н/о | 1,5 | Н/о | Н/о | 1,1 | 6,3 | 2,3 | Н/о | 100,0 |
* Н/о – не обнаружено.

Область анализа | Содержание элементов, % (по массе) | |||||||||||
Al | Cr | Co | Ni | Y | Mo | La | Hf | Ta | W | Re | Ʃ | |
Темная | 5,6 | 8,0 | 4,7 | 68,7 | Н/о* | 5,3 | Н/о | Н/о | 3,7 | 2,3 | 1,7 | 100,0 |
Светлая | 6,2 | 7,3 | 5,1 | 69,6 | Н/о | 5,6 | Н/о | Н/о | 3,0 | 1,7 | 1,7 | 100,2 |
0 мкм | 7,8 | 4,6 | 3,8 | 71,4 | Н/о | 4,3 | Н/о | Н/о | 5,6 | 2,4 | Н/о | 99,9 |
* Н/о – не обнаружено.

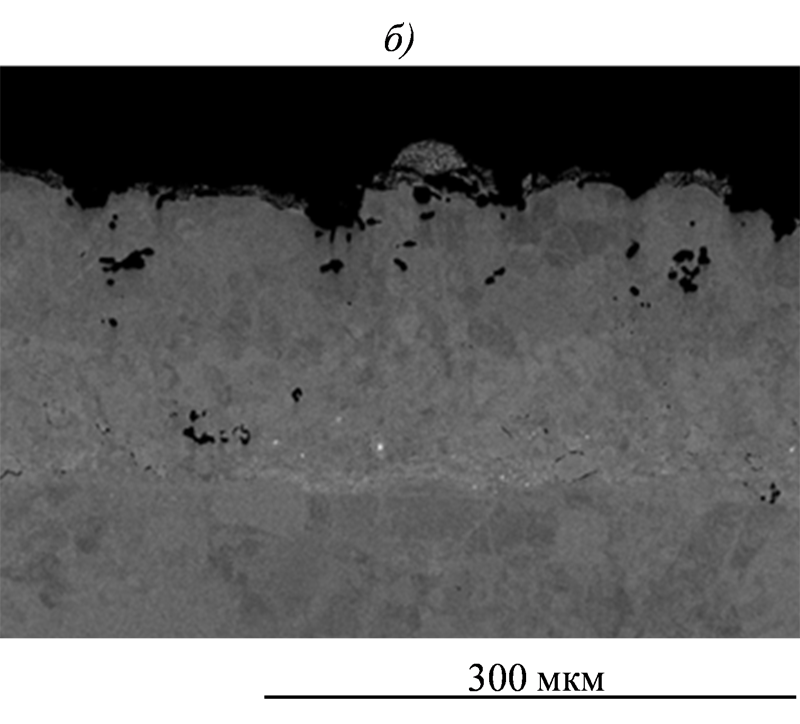

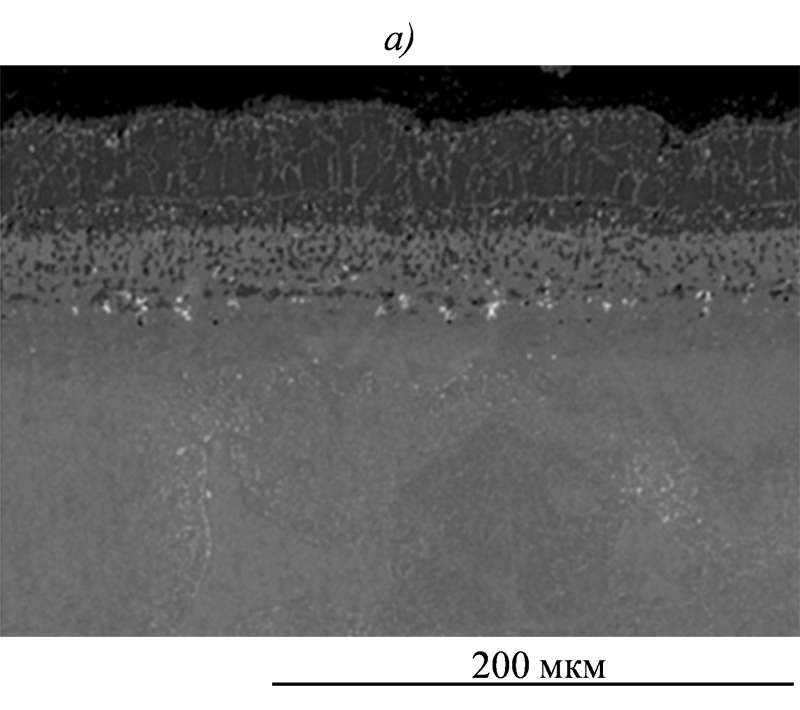

Методами растровой электронной микроскопии, рентгеноструктурного фазового анализа и микрорентгеноспектрального анализа (рис. 2) установлено, что после испытаний покрытие СДП-42+ВСДП-18 на сплаве ВИН3 полностью сохранилось и продолжало выполнять свои защитные функции. Это связано с тем, что в поверхностном слое выявлены участки β-фазы, а среднее содержание алюминия в слое покрытия составляет 8–9% (по массе).
Таким образом установлено, что после испытаний образцов из сплава ВИН3 на изотермическую жаростойкость при температуре 1200°С на базе 500 ч покрытие СДП-42+ВСДП-18 имеет наименьшую потерю массы из всех исследованных систем покрытий, которая составляет 17 г/м2.
По результатам исследования образцов из сплава ВИН3 с защитными покрытиями на циклическую и изотермическую жаростойкость при температуре 1200⇆200°С на базе 100 циклов определено, что в покрытии СДП-42+ВСДП-18 наблюдается прирост массы, который составляет 3,35 г/м2.
- Каблов Е.Н. Стратегические направления развития материалов и технологий их переработки на период до 2030 года //Авиационные материалы и технологии. 2012. №S. С. 7–17.
- Иноземцев А.А., Нихамкин М.А., Сандрацкий В.Л. Основы конструирования авиационных двигателей и энергетических установок. М.: Машиностроение. 2008. Т. 2. С. 159–192.
- Каблов Е.Н., Сидоров В.В., Каблов Д.Е., Ригин В.Е., Горюнов А.В. Современные технологии получения прутковых заготовок из литейных жаропрочных сплавов нового поколения //Авиационные материалы и технологии. 2012. №S. С. 97−105.
- Каблов Е.Н., Оспенникова О.Г., Вершков А.В. Редкие металлы и редкоземельные элементы – материалы современных и будущих высоких технологий //Труды ВИАМ. 2013. №2. Ст. 01 (viam-works.ru).
- Каблов Е.Н., Петрушин Н.В., Светлов И.Л., Демонис И.М. Никелевые литейные жаропрочные сплавы нового поколения //Авиационные материалы и технологии. 2012. №S. C. 36–52.
- Базылева О.А., Аргинбаева Э.Г., Туренко Е.Ю. Жаропрочные литейные интерметаллидные сплавы //Авиационные материалы и технологии. 2012. №S. С. 57–60.
- Каблов Е.Н., Бондаренко Ю.А., Ечин А.Б., Сурова В.А., Каблов Д.Е. Развитие процесса направленной кристаллизации лопаток ГТД из жаропрочных и интерметаллидных сплавов с монокристаллической структурой //Вестник МГТУ им. Н.Э. Баумана. Сер. «Машиностроение». 2011. №SP2. С. 20–25.
- Сплав на основе интерметаллида Ni3Al: пат. 2434067 Рос. Федерация; опубл. 01.07.2010.
- Сплав на основе интерметаллида Ni3Al: пат. 2434068 Рос. Федерация; опубл. 05.10.2010.
- Жаропрочный сплав на никелевой основе для монокристаллического литья: пат. 2439184 Рос. Федерация; опубл. 05.10.2010.
- Каблов Е.Н., Оспенникова О.Г., Базылева О.А. Материалы для высокотеплонагруженных деталей газотурбинных двигателей //Вестник МГТУ им. Н.Э. Бау-мана. Сер. «Машиностроение». 2011. №SP2. С. 13–19.
- Каблов Е.Н., Мубояджян С.А. Жаростойкие и теплозащитные покрытия для лопаток турбины высокого давления перспективных ГТД //Авиационные материалы и технологии. 2012. №S. C. 60–70.
- Каблов Е.Н., Мубояджян С.А. Ионное травление и модифицирование поверхности ответственных деталей машин в вакуумно-дуговой плазме //Вестник МГТУ им. Н.Э. Баумана. Сер. «Машиностроение». 2011. №SP2. С. 149–163.
- Kablov E.N., Muboyadzhyan S.A. Heat-resistant coatings for the high-pressure turbine blades of promising gtes //Russian metallurgy (Metally). 2012. №1. С. 1–7.
- Матвеев П.В., Будиновский С.А., Мубояджян С.А., Косьмин А.А. Защитные жаростойкие покрытия для сплавов на основе интерметаллидов никеля //Авиационные материалы и технологии. 2013. №2. C. 12–15.
- Мубояджян С.А., Александров Д.А., Горлов Д.С., Егорова Л.П., Булавинцева Е.Е. Защитные и упрочняющие ионно-плазменные покрытия для лопаток и других ответственных деталей компрессора ГТД //Авиационные материалы и технологии. 2012. №S. С. 71–81.
