Исследование технологических особенностей формирования композиционного материала на основе алюминиевого сплава методом микропластической деформации
Представлены результаты исследования технологических особенностей формирования композиционного материала на основе алюминия, армированного дискретными волокнами бора. Поскольку бор обладает аномально большим сечением поглощения тепловых нейтронов, то покрытие из композиционного материала с добавлением бора может использоваться в качестве защиты от тепловых нейтронов гамма-детекторов внешней поверхности скважинных геофизических приборов. С развитием новых технологий размеры оборудования уменьшаются, а количество приборов увеличивается, и свободного пространства, в которое устанавливается защита, становится меньше. Использование данного материала позволит получать защитное покрытие толщиной 1,5 мм, а ослабление потока тепловых нейтронов у такого покрытия намного выше, чем у используемых сейчас материалов толщиной 5 мм. Приведены исследования по термоциклированию образцов композиционного материала с различной объемной долей армирующего наполнителя – от 30 до 50% (объемн.).
Введение
Развитие науки и техники в последние годы неразрывно связано с внедрением композиционных материалов (КМ). Наиболее широко КМ используются в несущих конструкциях различного назначения. Стремительный прогресс данного класса материалов связан прежде всего с высоким уровнем эксплуатационных характеристик КМ, что обеспечивает создание изделий с технико-экономическими показателями, как правило, превосходящими соответствующие показатели изделий из традиционных конструкционных материалов [1–4]. Композиционные материалы позволяют совершенствовать уже освоенные промышленностью изделия путем замены в них традиционных материалов и осваивать новые изделия, которые в принципе могут быть созданы только при использовании КМ, причем наибольший эффект от применения КМ достигается в высоконагруженных конструкциях, к которым предъявляются жесткие требования по снижению их массы (например, в аэрокосмической промышленности) [4–7]. Композиционные материалы все больше внедряются в промышленность в качестве не только конструкционных, но и функциональных материалов [8].
Композиционный материал на основе алюминиевого сплава, армированный дискретными волокнами бора, которые обладают аномально большим сечением поглощения (σа) тепловых нейтронов, может использоваться в качестве защиты от тепловых нейтронов гамма-детекторов внешней поверхности скважинных геофизических приборов [9–12].
Гамма-детектор или нейтронный гамма-каротаж (НГК) имеет несколько модификаций, которые отличаются применяемыми источниками нейтронов – радионуклидный источник, постоянно излучающий нейтроны, или импульсный нейтронный генератор, нейтронный выход которого меняется по заданной программе. Геофизиками разработано и применяется большое количество аппаратуры НГК различной конструкции и назначения. Надежная защита детекторов в этой аппаратуре от тепловых нейтронов является всегда желательным, а во многих случаях необходимым элементом конструкции. Вместе с тем в настоящее время отсутствует удовлетворительная конструкция и технология изготовления такой защиты, в которой учитываются тяжелые условия эксплуатации геофизической аппаратуры – особенно в глубоких (до четырех-пяти километров) нефтегазовых скважинах, где температура достигает 200°С [12, 13].
При выборе материалов защиты определяющими факторами являются защитные и механические свойства материалов, их стоимость, масса и объем. Для замедления быстрых нейтронов до тепловых применяют вещества с малым атомным номером. Наиболее эффективными материалами являются водородсодержащие вещества: вода, тяжелая вода, бетон, парафин, полиэтилен, различные пластмассы. После того как быстрые нейтроны замедлились, они могут быть поглощены. Для этой цели применяют материалы с большим сечением поглощения (σa), такие как бор и материалы с добавками бора: борные стали, бораль, борный графит, карбид бора, борированная вода и бетон.
Поглощение нейтронов может сопровождаться захватным гамма-излучением, поэтому при выборе материала для поглощения тепловых нейтронов надо отдавать предпочтение таким, которые дают наименьшее захватное излучение. Защиту от тепловых нейтронов изготавливают обычно из материала, содержащего бор или его соединения. При изучении свойств бора не могло быть не замечено его аномально большое сечение поглощения (σа) тепловых нейтронов. У большинства элементов σа имеет значение от 0,1 до 10 барн (1 б=10-24 см2). У бора это значение составляет 756 б, что в сотни раз превосходит величины сечений поглощения тепловых нейтронов другими элементами, входящими в конструкционные материалы, применяемые в конструкции скважинных приборов. Поэтому защита от тепловых нейтронов из борсодержащего материала позволяет обеспечить необходимое ослабление потока тепловых нейтронов на гамма-детектор при небольшой толщине самой защиты, что важно ввиду дефицита места в скважинной аппаратуре [13].
Материалы и методы
В данной работе для исследования технологических особенностей формирования КМ в качестве исходных компонентов использовали порошок алюминия марки АСД-1 с размером частиц ˂50 мкм и дискретные волокна бора размером 0,125–0,08 мкм. Дискретные волокна бора получали путем измельчения непрерывной нити в шаровой мельнице.
Для получения смеси порошка алюминия и дискретных волокон бора исходные компоненты загружали в турбулентный смеситель в соотношении 50/50, 60/40 и 70/30% (по массе) алюминия к бору соответственно. Для получения однородной вязкой массы в смесь порошка и дискретных волокон добавляли связующее. Полученную массу наносили ровным слоем на предварительно подготовленную стальную подложку, на которую наносили слой алюминия толщиной 0,5 мм методом холодного газодинамического напыления. Полученную заготовку после сушки подвергали горячему прессованию.
С точки зрения технологических параметров граничными условиями получения данного КМ являются давление прессования, равное 40 МПа, и продолжительность изостатической выдержки, равная 15 мин. Для проведения исследований были изготовлены образцы с объемным содержанием армирующего наполнителя 30, 40 и 50% (объемн.) по различным технологическим параметрам: давление прессования – от 40 до 60 МПа; продолжительность выдержки под давлением – от 15 до 45 мин.
Результаты
Для исследования технологических особенностей формирования КМ на основе алюминиевого сплава методом микропластической деформации были изготовлены образцы и проведены исследования влияния термоциклирования на прочность покрытия. Для правильного проведения анализа потери массы материала после испытаний, рассчитывали массу материала без подложки и относительное изменение массы материала. Результаты исследований приведены в табл. 1.
Таблица 1
Результаты влияния термоциклирования на прочность покрытия
Условный номер образца | Масса материала, г | ||
в исходном состоянии | после термоциклирования, цикл | ||
25 | 50 | ||
1 | 32,72 | 32,15 | 31,91 |
2 | 29,8 | 29,39 | 29,29 |
3 | 32,01 | 31,44 | 31,27 |
На рис. 1 представлен график изменения массы материала покрытия в зависимости от количества выполненных циклов «нагрев–охлаждение». Видно, что образец 2 оказался наиболее стойким к разрушающему действию изменения температур. Образец 3 имеет большее значение изменения массы, но в ходе испытаний образец получил скол по краю из-за фронтального удара. Образец 1 имеет наибольшее изменение массы, что связано с наибольшей поверхностной пористостью относительно других образцов.
Рис. 1. Изменение массы (m) материала покрытия при испытании образцов 1 (●), 2 (■)
и 3 (▲) в зависимости от количества выполненных циклов «нагрев–охлаждение»
Анализ диаграммы (рис.2, а) и результатов иследований потери массы образцов в зависимости от давления прессования (табл. 2) показал, что независимо от объемной доли наполнителя давление прессования влияет на прочность материала, однако с увеличением процентного содержания дискретных волокон бора влияние давления уменьшается. Возможно это связано с тем, что в материале с бо́льшим содержанием армирующего наполнителя процессы течения матричного материала происходят легче.

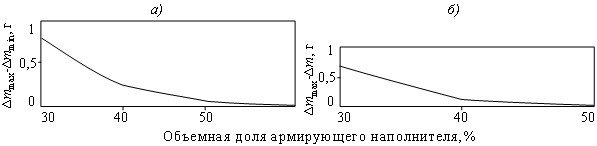

Рис. 2. Изменение потери массы образцов с различным объемным содержанием армирующего наполнителя
при влиянии давления (а) и продолжительности прессования (б)
Таблица 2
Результаты исследования потери массы образцов с различным содержанием армирующего наполнителя в зависимости от давления прессования
Содержание бора, % | Потери массы, г, при давлении прессования, МПа | ∆mmax-∆mmin, г | ||
40 | 50 | 60 | ||
30 | 2,5 | 1,7 | 2,4 | 0,8 |
40 | 2,5 | 2,3 | 2,2 | 0,3 |
50 | 2,76 | – | 2,66 | 0,1 |
Таблица 3
Результаты исследования потери массы образцов с различным содержанием армирующего наполнителя в зависимости от времени выдержки
Содержание бора, % | Потери массы, г, при продолжительности прессования, мин | ∆mmax-∆mmin, г | ||
15 | 30 | 45 | ||
30 | 1,7 | 1,17 | 1,05 | 0,65 |
40 | 2,3 | 2,17 | 2,16 | 0,14 |
50 | 0 | 2,3 | 2,24 | 0,06 |
Анализируя диаграмму, представленную на рис. 2, б, а также результаты исследования изменения массы образцов в зависимости от продолжительности прессования (табл. 3), сделано заключение о том, что с увеличением процентного содержания армирующего наполнителя влияние продолжительности выдержки под давлением уменьшается. Это можно объяснить тем, что с увеличением содержания дискретных волокон бора процесс разрушения оксидной пленки порошка алюминия имеет больший масштаб и соответственно скорость.
Обсуждение и заключения
Граничными условиями получения композиционного материала на основе алюминия, армированного дискретными волокнами бора, являются давление прессования, равное 40 МПа, и продолжительность изостатической выдержки, равная 15 мин. Увеличение давления и продолжительности изостатической выдержки способствует увеличению стойкости КМ при термоциклировании. На основании проведенных исследований сделано заключение о том, что наиболее оптимальными технологическими параметрами получения КМ на основе алюминия, армированного дискретными волокнами бора, являются: давление прессования, равное 60 МПа, и продолжительность выдержки под давлением 45 мин.
При увеличении давления прессования ˃60 МПа возникают трудности получения материала в качестве покрытия на подложках, имеющих не плоское сечение, а увеличение продолжительности выдержки под давлением ˃45 мин малоэффективно.
Материал с объемным содержанием коротких волокон 50% (по массе) является эффективной защитой от нейтронного излучения.
