Способ вычисления эффективных параметров периодической среды
Предложен способ вычисления эффективных электродинамических параметров (тензоров восприимчивостей) частично разупорядоченной периодической среды с прямоугольной ячейкой, размеры которой существенно меньше длины волны. Предложенный итеративный алгоритм имеет вычислительную сложность итерации O(NxNyNzlnNxlnNylnNz), а его потребность в объеме памяти ЭВМ составляет Θ(NxNyNz), где Nx, Ny и Nz– размер сетки по соответствующим направлениям. Алгоритм может быть расширен на случай кристаллов с произвольной геометрической формой ячейки путем введения дополнительных линейных преобразований.
Введение
Уровень современной авиационной техники в большой степени определяется уровнем радиоэлектронного оборудования, а именно – радиоэлектронной части летательного аппарата: систем, отвечающих за интерфейс «человек–машина», пространственное положение и пилотирование, средств телекоммуникации, энергообеспечения, безопасности, управления, контроля и обеспечения жизненного цикла всех агрегатов и систем летательного аппарата и др. В последние десятилетия электроника, в том числе и авиационная, именуемая авионикой, является одной из наиболее динамично развивающихся отраслей человеческой деятельности, в особенности – применительно к созданию авиационных комплексов с беспилотными летательными аппаратами [1, 2].
Расположение большого количества электронных устройств, принимающих и излучающих электромагнитные волны в различных частотных диапазонах, в малом объеме пространства, ограниченном проводящим эквипотенциальным контуром фюзеляжа, остро ставит задачу электромагнитной совместимости бортового радиоэлектронного оборудования (БРЭО). Одно из направлений решения данной задачи – разработка легких широкополосных радиопоглощающих материалов, которые могут быть использованы как заполнители сотовых конструкций.
Ранее показано [3], что решение задачи получения широкополосного радиопоглощающего диэлектрического материала заданной толщины сводится к разработке способа точного регулирования соотношения между действительной и мнимой частью диэлектрической проницаемости материала.
Одним из наиболее перспективных радиопоглощающих наполнителей для решения поставленной задачи являются углеродные нанотрубки (УНТ) [4–9]. К преимуществам УНТ относятся низкий порог проводимости и возможность достижения равномерного ориентационного распределения нанотрубок внутри тонких слоев композита благодаря их малым размерам.
В ряде работ, например [10–13], определены частотные зависимости действительной и мнимой частей диэлектрической проницаемости различных нанокомпозитов с углеродными нанотрубками. Характерной особенностью всех исследованных композитов является резкое изменение величин действительной и мнимой частей диэлектрической проницаемости (ε′ и εʺ) при увеличении проводимости после достижения порога перколяции. Так, авторы работы [13] показали, что при изменении концентрации одностенных УНТ с 0,1 до 1% величина ε′ изменяется от 4 до 8. При этом величина тангенса угла диэлектрических потерь (tgδ) изменяется с 0,1 до 0,24, а проводимость нанокомпозита увеличивается с 10-12 до 10-9 См/см. Увеличение концентрации УНТ до 3% (проводимость нанокомпозита составляет 10-3 См/см) приводит к возрастанию величины ε′ до 16, а tgδ – до 0,7.
Использование плоских пластин из композитов с углеродными нанотрубками позволяет получить узкополосный радиопоглощающий материал. Положение максимума поглощения и его ширину можно регулировать путем изменения концентрации УНТ. Например, согласно результатам работы [14], максимум поглощения и ширина пика поглощения по уровню -10 дБ изменяется с 6,4–8,2 (1,8 ГГц) до 7,5–10,1 (2,6 ГГц) и 12,0–15,1 (3,1 ГГц) при изменении концентрации одностенных УНТ в полиуретане. На ширину и положение пика максимума поглощения оказывает влияние тип матрицы [15] нанокомпозита, качество диспергирования УНТ [16] и другие факторы, которые влияют на проводимость нанокомпозита.
Возможным способом увеличения ширины полосы поглощения нанокомпозитов с углеродными нанотрубками является интегрирование наночастиц ферромагнитного металла или оксида внутрь углеродной нанотрубки. Образующийся карбид со структурой «ядро–оболочка» наряду с диэлектрическими потерями обладает высоким уровнем магнитных потерь. Такая комбинация позволяет получать нанокомпозиты с шириной полосы поглощения 16 ГГц по уровню -10 дБ [17] или даже 11 ГГц – по уровню -20 дБ [18].
Одна из основных проблем, которую необходимо решить при разработке радиопоглощающего композита, заключается в построении модели, описывающей диэлектрические и магнитные свойства среды с разупорядоченным распределением нанонаполнителя.
Прямое точное моделирование усредненных свойств таких сред невозможно. Один из способов нахождения усредненных параметров подобных разупорядоченных систем состоит в подмене их на периодизованные системы разупорядоченные лишь в пределах элементарной ячейки, вычислении соответствующих параметров данных периодизованных систем и их последующем усреднении. Данный подход требует множественного проведения однотипных расчетов с целью накопления статистики. В случае, когда требуется также найти зависимость усредненных характеристик разупорядоченных систем от различных параметров (например, пористости), необходимое число процедур расчета существенно возрастает. В связи с этим необходим метод, позволяющий быстро решать задачу для отдельных конфигураций модели материала.
В данной статье предложен итеративный метод, позволяющий быстро находить эффективные параметры среды (тензорывосприимчивостей), которая может быть представлена в виде кристалла с линейным откликом на внешнее электромагнитное поле и произвольной конфигурацией полей восприимчивостей в ячейке. Предложенный алгоритм достаточно хорошо поддается параллелизации, что позволяет эффективно использовать его для проведения расчетов на графических ускорителях.
Работа выполнена в рамках реализации комплексного научного направления 15. «Наноструктурированные, аморфные материалы и покрытия» («Стратегические направления развития материалов и технологий их переработки на период до 2030 года») [2].
Теоретическая часть
В рамках предлагаемого метода моделируемая среда представляет собой трехмерный, бесконечный по всем направлениям «кристалл» с прямоугольной ячейкой, однако метод может быть расширен непосредственно на случай ячеек произвольной формы. Микроскопические свойства среды задаются полями тензоров восприимчивостей поляризации и намагниченности к напряженности электрического поля и магнитной индукции (в линейном приближении). Для этого на базе ячейки «кристалла» строится прямоугольная сетка, узлам которой ставятся в соответствие значения компонент тензоров восприимчивостей, точный смысл которых раскрывается далее, а также рассматривается случай отсутствия остаточных поляризации и намагниченности. Однако метод может быть расширен для более общего случая, когда эти параметры не равны нулю.
Предполагается, что параметры ячейки в моделируемой среде значительно меньше длины волны электромагнитного излучения рассматриваемой частоты. Это требование связано со следующими соображениями:
– в этом случае понятие эффективных параметров среды остается актуальным независимо от строения ячейки;
– распространение электромагнитного излучения от близко расположенных (оказывающих существенное влияние) ячеек к рассматриваемой ячейке можно считать мгновенным (в противном случае в рамках предложенного метода возникают сложности при вычислении);
– это позволяет считать внешнее электромагнитное поле однородным.
Предлагаемая схема расчета основывается на итеративном вычислении полей поляризации и намагниченности периодической среды в заданном внешнем однородном монохроматическом электромагнитном поле. На каждой итерации сначала вычисляются поправки к полям поляризации и намагниченности, а затем – вызванные ими поправки к электрическому и магнитному полям.
Изначально задается однородное внешнее поле
с круговой частотой ω (где
– комплекснозначные векторы напряженности электрического поля и индукции магнитного поля), а также комплекснозначные параметры среды, устанавливающие линейную зависимость между параметрами
(где

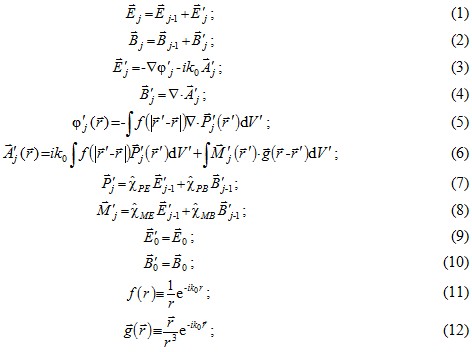

– комплекснозначные векторы поляризации и намагниченности). Дальнейший расчет строится на следующих рекуррентных соотношениях:

где
– комплекснозначный тензор второго ранга, описывающий восприимчивость величины α к величине β в линейном приближении (α и β – индексы, указывающие на тип связанных величин – см. выражения (7) и (8)); φ – скалярный электрический потенциал;
– векторный потенциал; , k0=ω/c, c – скорость света в вакууме; i=√-1; j – номер итерации; векторы со штрихом – найденная на текущей итерации поправка к полю;
– радиус-векторы; r – абсолютное значение радиус-вектора;
– элемент объема, по которому производится интегрирование.
Решением данной системы уравнений является поле ![]()
Зададим прямое и обратное преобразования Фурье следующим образом:

где
– Фурье-образ некоторой функции F.
Дискретное преобразование Фурье (ДПФ) зададим в следующем виде:

Избавимся от «сверток» и дифференцирования в выражениях (1)–(12), переписав их с привлечением операций в обратном пространстве:
Рассмотрим кристаллическую ячейку, имеющую форму параллелепипеда со сторонами ах, ау, аz. Введем функцию f′, которая учитывает вклад от одинаковых элементов всех таких ячеек:
![]()
где
– вектор смещения рассматриваемой ячейки,
тогда

Можно показать, что функция
отлична от нуля только при kαaα=2πN, где α – индекс компоненты вектора; aα – параметр решетки в направлении a,
. Переходя к дискретному представлению ряда Фурье, можно записать:
![]()
где V– объем ячейки.

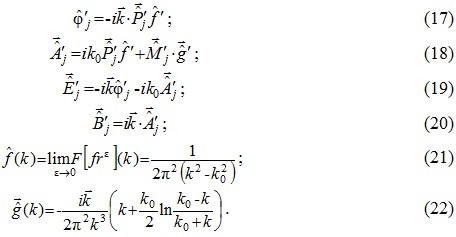

Согласно выражениям (17) и (18), достаточно рассматривать параметры
и с теми же
, для которых отличаются от нуля коэффициенты Фурье-разложения полей поляризации и намагниченности. Далее будем считать, что поля целиком описываются набором синусоид с пространственными частотами, не превышающими частот Найквиста по соответствующим направлениям ячейки.
Коэффициенты Фурье-разложения для k=0 не влияют на векторы
и на любом этапе вычислений могут быть приняты равными нулю, благодаря чему можно также принять
. В случае k0<<k выражения (21) и (22) могут быть упрощены:

При этом условии также упрощаются выражения (17)–(20):
Перепишем уравнение (29) для напряженности магнитного поля:
Таким образом, в случае нулевых параметров
оказывается возможным произвести разделение задачи на независимые подзадачи для электрического и магнитного полей.
Эффективные параметры среды вычисляются на основании сопоставления средних по ячейке значений
в различных комбинациях. Средние значения этих векторов могут быть непосредственно получены из нулевых коэффициентов Фурье-разложения, причем значения
остаются на всех итерациях равными заданному значению внешнего поля.
Как следует из вычислительной сложности быстрого преобразования Фурье (БПФ), предложенный итеративный алгоритм имеет вычислительную сложность итерации О(NxNyNzlnNxlnNylnNz), а его потребность в объеме памяти ЭВМ составляет Θ(NxNyNz), где Nx, Ny и Nz – размер сетки по соответствующим направлениям. Таким образом, предложенный способ так же хорошо масштабируется, как и БПФ.
Выводы
Предложенный способ расчета эффективных электродинамических параметров (тензоров восприимчивостей) периодической среды (кристалла с ячейкой в виде параллелепипеда) обладает хорошей масштабируемостью по отношению к размеру сетки.
В случае равенства нулю тензоров
задача может быть разделена на независимые подзадачи для электрического и магнитного полей, что позволяет уменьшить потребность в объеме памяти ЭВМ и ускорить расчет.
Данная работа выполнена при финансовой поддержке РФФИ в рамках научного проекта №15-38-20717 мол_а_вед.
- Каблов Е.Н. Конструкционные и функциональные материалы – основа экономического и научно-технического развития России // Вопросы материаловедения. 2006. №1. С. 64–67.
- Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. №1 (34) С. 3–33. DOI:10.18577/2071-9140-2015-0-1-3-33.
- Кондрашов С.В., Гуревич Я.М., Попков О.В., Шашкеев К.А. и др. Широкополосные радиопоглощающие материалы на основе пористых композитов с углеродными нанотрубками // Все материалы: Энциклопедический справочник (в печати).
- Qinand F., Brosseau C. A review and analysis of microwave absorption in polymer composites filled with carbonaceous particles // J. Appl. Phys. 2012. Vol. 111. Paper No. 061301. DOI: 10.1063/1.3688435.
- Кондрашов С.В., Шашкеев К.А., Попков О.В., Соловьянчик Л.В. Перспективные технологии получения функциональных материалов конструкционного назначения на основе нанокомпозитов с УНТ (обзор) // Труды ВИАМ: электрон. науч.-технич. журн. 2016. №3. Ст. 07. URL: http://www.viam-works.ru (дата обращения: 05.07.2016). DOI: 10.18577/2307-6046-2016-0-3-7-7.
- Кондрашов С.В., Шашкеев К.А., Попков О.В., Соловьянчик Л.В. Физико-механические свойства нанокомпозитов с УНТ (обзор) // Труды ВИАМ: электрон. науч.-технич. журн. 2016. №5. Ст. 08. URL: http://www.viam-works.ru (дата обращения: 05.07.2016). DOI: 10.18577/2307-6046-2016-0-5-8-8.
- Каблов Е.Н., Кондрашов С.В., Юрков Г.Ю. Перспективы использования углеродсодержащих наночастиц в связующих для полимерных композиционных материалов // Российские нанотехнологии. 2013. Т. 8. №3–4. С. 28–42.
- Кондрашов С.В., Гуняева А.Г., Шашкеев К.А. и др. Электропроводящие гибридные полимерные композиционные материалы на основе нековалентно функционализированных углеродных нанотрубок // Труды ВИАМ: электрон. науч.-технич. журн. 2016. №2. Ст. 10. URL: http://www.viam-works.ru (дата обращения: 05.07.2016). DOI: 10.18577/2307-6046-2016-0-2-10-10.
- Акатенков Р.В., Аношкин И.В., Беляев А.А., Битт В.В., Богатов В.А., Дьячкова Т.П., Куцевич К.Е., Кондрашов С.В. и др. Влияние структурной организации углеродных нанотрубок на радиоэкранирующие и электропроводящие свойства нанокомпозитов // Авиационные материалы и технологии. 2011. №1. С. 35–42.
- Challa R.K., Kajfez D., Demir V., Gladden J.R., Elsherbeni A.Z. Characterization of Multiwalled Carbon Nanotube (MWCNT) Composites in a of Square Cross Section Waveguide // IEEE Microwave and Wireless Components Letters. 2008. Vol. 18. No. 3. P. 161–163. http://ieeexplore.ieee.org/document/4459260/ (дата обращения: 23.01.2017). DOI: 10.1109/LMWC.2008.916776.
- De Vivo B., Guagno L., Lamberti P. et al. Electromagnetic properties of Carbon NanoTube/epoxy nanocomposites // International Symposium on Electromagnetic Compatibility – EMC Europe. Athens, 2009. P. 1–4. http://ieeexplore.ieee.org/document/5189674/ (дата обращения: 23.01.2017). DOI: 10.1109/EMCEUROPE.2009.5189674.
- Huang Q., Holland T.B., Mukherjee A.K. et al. Carbon nanotube RF absorbing materials // Proc. SRF2009. Berlin, 2009. P. 648–651.
- Huang Yi., Li N., Ma Y. et al. The influence of single-walled carbon nanotube structure on the electromagnetic interference shielding efficiency of its epoxy composites // Carbon. 2007. Vol. 45. P. 1614–1621. DOI: 10.1016/j.carbon.2007.04.016.
- Liu Z.F., Bai G., Huang Y. et al. Microwave Absorption of Single-Walled Carbon Nanotubes/Soluble Cross-Linked Polyurethane Composites // J. Phys. Chem. C. 2007. Vol. 111. No. 37. P. 13696–13700. DOI: 10.1021/jp0731396.
- Fan Z., Luo G., Zhang Z. et al. Electromagnetic and microwave absorbing properties of multi-walled carbon nanotubes/polymer composites // Materials Science and Engineering B. 2006. Vol. 132. P. 85–89.
- Zhang Y., Zhang A., Ding L. et al. The effect of polymer spatial configuration on the microwave absorbing properties of non-covalent modified MWNTs // Composites. Part A. 2016. Vol. 81. P. 264–270.
- Che R.C., Liang C.Y., Shi H.L. et al. Electron energy-loss spectroscopy characterization and microwave absorption of iron-filled carbon-nitrogen nanotubes// Nanotechnology. Vol. 18. No. 35. Paper No. 355705.
- Qi X., Hu Q., Xu J. et al. Enhanced microwave absorption properties and mechanism of core/shell structured magnetic nanoparticles/carbon-based nanohybrids // Materials Science and Engineering B. 2016. Vol. 211. P. 53–60.
