Биоморфные композиты: перспективный класс материалов (обзор)

Часть 2. Механические свойства, область применения
Д. В. Севастьянов, М. С. Дориомедов, М. И. Дасковский, С. Ю. Скрипачев
УДК
674.038
DOI
10.18577/2307-6046-2018-0-8-61-69
версия в формате pdf (700.12 КБ)
Цитирование
Д. В. Севастьянов, М. С. Дориомедов, М. И. Дасковский, С. Ю. Скрипачев Биоморфные композиты: перспективный класс материалов (обзор). Часть 2. Механические свойства, область применения // Труды ВИАМ. 2018. № 8. DOI: 10.18577/2307-6046-2018-0-8-61-69. URL: https://test.viam.ru/journal/2018/8/6
Ключевые слова
биоморфные композиты, механические свойства, область применения биоморфных композитов, карбид кремния
Аннотация

Выполнен анализ механических свойств биоморфных композитов. Показано, что свойства биоморфных материалов в аксиальном направлении превышают таковые в радиальном и тангенциальном направлении. Данный факт объясняется сохранением в композитах микроструктуры, характерной для исходной древесины. Обсуждены перспективы применения биоморфных композитов в различных отраслях промышленности, в частности, в качестве подложки катализаторов, брони, фильтрующих элементов, а также в медицине, радиоэлектронике, энергетике

Введение

Данная работа является продолжением предыдущей статьи, в которой приведены общие сведения о биоморфных композитах, история их разработки, а также методы получения, и посвящена анализу механических свойств и выявлению перспективных областей применения данного класса композиционных материалов.



Механические свойства биоморфных композитов SiC/Si

и пористого биоморфного карбида кремния

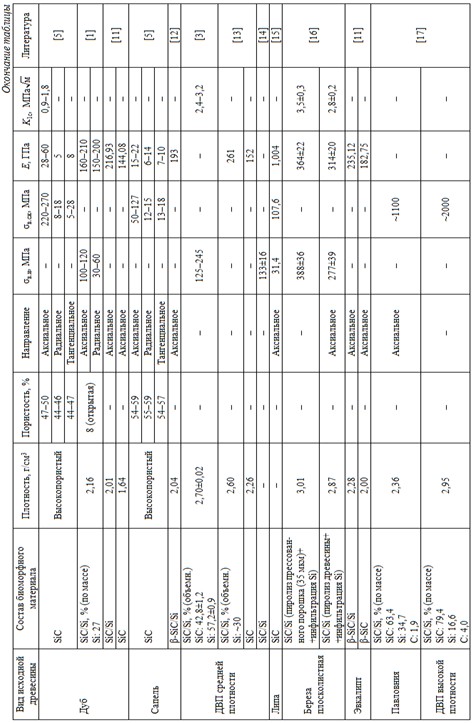

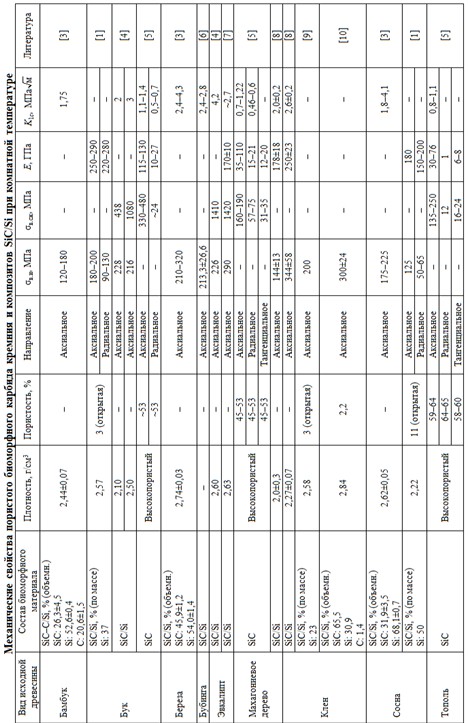

В таблице суммированы механические свойства биоморфного SiC, а также биоморфных композитов SiC/Si при комнатной температуре. Как следует из данных таблицы, свойства биоморфных SiC материалов в аксиальном направлении превышают таковые в радиальном и тангенциальном направлении. Данный факт объясняется сохранением в композитах микроструктуры, характерной для исходной древесины.

В работе [1] показано, что механические свойства (особенно предел прочности при изгибе) биоморфных SiC материалов зависят не только от макроскопических параметров (плотность, объемная доля пор и/или кремния, распределение пор по размерам и т. п.), но и от особенностей микроструктуры исходной древесины.

Так, трещины чаще всего наблюдаются по годичным кольцам, лучам или группам пор, изначально присутствующим в исходной древесине [1, 2]. Механические свойства SiC/Si композитов повышаются с увеличением доли карбида кремния, а также с уменьшением пористости образца.





Применение биоморфных композитов на основе SiC

Биоморфная керамика на основе карбида кремния обладает уникальной комбинацией свойств (экономичность процесса производства, возможность варьирования характеристик с целью соответствия требованиям конкретного приложения, возможность получения изделий сложной формы, направленная пористость), которая позволяет применять данные материалы в многочисленных приложениях.



Применение в качестве подложки катализаторов

Благодаря большой площади поверхности и удлиненной конфигурации пор биоморфный карбид кремния может применяться в качестве подложки катализаторов, в особенности катализаторов высокотемпературных процессов. Так, в работе [18] предложен катализатор процесса окисления метана до синтез-газа. Процесс проводят в кварцевом реакторе с неподвижным слоем при температуре 800°C. В качестве активного вещества катализатора применяют никель, размещенный на подложке из биоморфного карбида кремния. С целью снижения потерь никеля при проведении процесса, для модифицирования поверхности карбида кремния применяют Al2O3. Катализатор Ni/SiC или Ni/SiC–Al2O3 готовят методом пропитки.

В работе [19] описан новый биоморфный Ni/SiC катализатор, который повышает эффективность конверсии биомассы в водород. В качестве подложки применяют биоморфный карбид кремния на основе клена серого.

В работе [20] предложен катализатор сжигания водорода, активным веществом которого является платина, а в качестве подложки выступает биоморфный карбид кремния на основе трех видов древесины: пихта белая, сапель, ДВП средней плотности.

Кроме того, существует ряд работ, посвященных применению монолитов на основе биоморфного SiC в комбинации с цеолитами, предназначенных для сорбции и катализа [21–24].



Применение в качестве фильтрующих элементов

Пористый биоморфный карбид кремния также может применяться в качестве высокотемпературного фильтрующего элемента при очистке горячих газов (в частности, при газификации угля с получением синтез-газа), поскольку он характеризуется относительно высокой газопроницаемостью при комнатной температуре (10-12–10-13 м2), которая зависит от пористости (45–72%) [25].

Как следует из результатов, представленных в работе [26], величины предела прочности при изгибе пористого SiC (пористость 43–57%) на основе ДВП средней плотности при комнатной температуре (93±15 МПа) и при 800°C (59±13 МПа) делают данную керамику перспективной для применения в качестве фильтрующего элемента в высокотемпературных фильтрах.

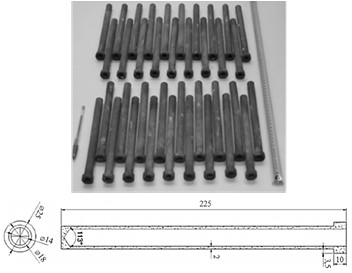

В работе [27] представлены результаты испытаний опытных образцов свечных фильтрующих элементов (см. рисунок), изготовленных из пористого карбида кремния на основе ДВП средней плотности и предназначенных для очистки горячих газов (800°C). Испытания проводились на опытно-промышленной установке по фильтрации при высоких температуре и давлении. Определены оптимальные условия фильтрации. Показано, что изготовленные опытные образцы применимы для очистки горячих газов в условиях, типовых для процесса сжигания и газификации угля.





Опытные образцы свечных фильтрующих элементов из биоморфного карбида кремния [26]



Применение в медицине

Уникальная ячеистая микроструктура биоморфных SiC материалов на основе древесины, включающая взаимосвязанную пористость, делает такие материалы подходящими для использования в качестве медицинских имплантов (в том числе дентальных имплантов), в особенности при замене кортикального вещества кости, где традиционно применяемые биологически активные стекла и изотропные пористые материалы не могут быть использованы вследствие недостатка механической прочности [2].

В работах [28, 29] показано, что биоморфный карбид кремния является таким же нецитотоксичным и биосовместимым, как широко применяемый в стоматологии титановый сплав Ti6Al4V.

Методы увеличения биосовместимости биоморфного карбида кремния включают нанесение различных покрытий [30], химическую функционализацию и биоактивацию [31] и др.

Подробная информация о применении биоморфного карбида кремния в медицине приведена в монографии [32].



Применение в качестве брони

В работах [33–35] рассматривается возможность применения биоморфного карбида кремния и биоморфных SiC/Si композитов в качестве материала керамической брони. Так, в статье [33] сравнивались защитные характеристики образцов брони на основе биоморфного SiC/Si композита (получен из ДВП средней плотности) и на основе двух C/C–SiС композитов различного состава по отношению к бронебойной пуле 7,62×51 мм. Показано, что образец брони на основе биоморфного SiC/Si композита (~79% (объемн.) SiC и ~20% (объемн.) Si) характеризуется лучшими показателями в случае одиночного попадания (предельная баллистическая скорость 850 м/с, поверхностная плотность 50 кг/м2), в то время как C/C–SiC композиты обладают преимуществом при многократных попаданиях благодаря значительно меньшей площади
разрушения.

В работе [34] представлены образцы брони на основе биоморфных SiC/Si композитов и биоморфных SiC/Si композитов, армированных короткими углеродными волокнами (С/Si–SiC композиты). Введение углеродных волокон в SiC/Si композиты осуществляли с целью повышения пластичности и стойкости к повреждениям. Баллистические характеристики проверяли на пластинах брони размером 100×100×9 мм (на подложке) по отношению к бронебойной пуле 7,62×51 мм. Исследовано восемь образцов различного состава, полученных на основе ДВП средней плотности (два образца), древесных опилок (измельченные древесные опилки+фенольная смола – три образца) и активированного угля (мелкодисперсный активированный уголь+фенольная смола – три образца). Короткие углеродные волокна вводили в образцы на основе древесных опилок (один образец) и активированного угля (два образца). Исследованные биоморфные материалы характеризуются плотностью в диапазоне 2,6–3,0 г/см3, открытой пористостью в диапазоне 0–0,24%. Содержание остаточного углерода во всех образцах не превышает 6%, содержание SiC в образцах составляет 75% (объемн.) и более. Предел прочности при изгибе для образцов находится главным образом в диапазоне значений 160–210 МПа (в зависимости от состава образца), модуль упругости – в диапазоне значений 300–370 ГПа. Найдено, что броня из биоморфных композитов SiC/Si обладает хорошими защитными свойствами только при одиночном попадании, в то время как броня на основе C/Si–SiC композитов характеризуется повышенной эксплуатационной живучестью при многократных попаданиях.

В работе [35] изучены характеристики брони из биоморфного композита SiC/Si, изготовленного на основе ДВП средней плотности, по отношению к бронебойным патронам NATO Ball FMJ 7,62×51 мм, R LPS 7,62×54 мм, AP M2 7,62×63 мм. Плотность SiC/Si композита составляет 2,8 г/см3, содержание SiC: 60–65% (объемн.), содержание Si: 30–35% (объемн.), содержание остаточного углерода – менее 3% (объемн.). Модуль упругости для SiC/Si композита составляет 290 ГПа, предел прочности при изгибе 230 МПа, K1c=2,3МПа√м  Для исследований применяли образцы размером 100×100 мм и толщиной 9,5; 7,5 и 6 мм. Найдено, что синтезированный биоморфный SiC/Si композит обладает удовлетворительными защитными характеристиками по отношению ко всем трем видам бронебойных патронов.



Применение в радиоэлектронике

В работе [36] рассмотрены свойства и возможные области применения керамических материалов AlN, BeO, Al2O3 и SiC/Si в конструкциях радиоэлектронных устройств. Приводя примеры применения биоморфных SiC/Si композитов, авторы [36] утверждают, что высокая теплопроводность карбида кремния может обеспечить эффективный отвод тепла. Это свойство в сочетании с высокими допустимыми рабочими температурами и большими скоростями насыщения носителей делает SiC-приборы весьма перспективными для использования в силовой электронике. Наличие высокого пробивного напряжения в сочетании с высокой теплопроводностью дает возможность использовать SiC-корпуса в электронике, которые могут обеспечить надежную изоляцию и увеличить эффективность отвода тепла от нагреваемых модулей радиоэлектронных средств. Биоморфная керамика SiC/Si может использоваться в качестве легких сверхпрочных материалов в приборостроении для изготовления корпусов радиоэлектронных модулей. Данное применение позволило бы увеличить срок службы приборов при эксплуатации их в условиях больших механических и температурных нагрузок. Это особенно актуально при проектировании электронных бортовых систем в аэрокосмической и автомобильной промышленности.

Применение в энергетике

В диссертационной работе [37] сообщается о применении в ПАО «НПО Сатурн» высокотемпературных термозондов из биоморфного SiC/Si композита с газоплотным SiC-покрытием для измерения температуры газового потока при стендовых испытаниях камер сгорания газотурбинной техники. Термозонд представляет собой вставку в виде цилиндрической трубки с размещенной в ней термопарой. На одном конце вставки имеется осевая камера торможения и отводящие каналы в области спая термопары, на противоположном конце вставки – фланец для фиксации в водоохлаждаемом корпусе измерителя температуры. В акте о внедрении в производство подчеркивается, что применение биоморфных SiC/Si композитов в качестве материала вставки позволяет увеличить диапазон измеряемых температур до 1750°C, при кратковременном повышении до 2000°C. Карбидокремниевое покрытие обеспечивает термоокислительную стойкость при сохранении целостности покрытия в условиях испытаний. Кроме того, покрытие обеспечивает повышенные механические характеристики за счет снижения вклада поверхностных дефектов при изгибе, сжатии и растяжении, которые испытывает вставка в процессе работы термозонда.

В работах [38–44] рассматривается возможность применения биоморфных SiC/Si композитов и карбида кремния в пористых керамических горелках и высокотемпературных теплообменниках.



Заключение

Отмеченное в опубликованной ранее первой части данного исследования ограничение по габаритным размерам можно дополнить вторым важным ограничением, которое заключается в недостаточном уровне механических свойств (пределы прочности при изгибе и сжатии) биоморфной керамики, что связано с недостаточной связностью между ячейками каркаса (бывшими клеточными стенками в исходной древесине), а также между зернами внутри ячейки. Одним из путей решения данной проблемы является модификация исходной древесины.

Так, в работе [16] для получения SiC/Si композита осуществляли пиролиз прессованного мелкодисперсного березового порошка (средний диаметр частиц 35 мкм) с последующей инфильтрацией кремния в углеродную преформу. Как следует из таблицы (см. ранее), предел прочности при изгибе и модуль упругости полученного SiC/Si композита существенно выше аналогичных величин для композита, полученного пиролизом цельной древесины. Более того, данные величины являются максимальными по всему спектру исследованных в данном обзоре работ.

Следует также отметить, что в сравнении с широко используемыми в последние десятилетия C/C и C/SiC композитами, биоморфные материалы на основе древесины характеризуются более низким уровнем механических свойств, но при этом обладают гибкостью в подборе требуемой микроструктуры (путем выбора исходной древесины) и оптимальным отношением «прочность–плотность».
