Влияние параметров направленной кристаллизации на структуру интерметаллидного никелевого сплава ВИН4М-ВИ при литье монокристаллических заготовок сопловых лопаток
Рассмотрены направления разработки литейных блоков заготовок малоразмерных сопловых лопаток для литья на установке УВНК-9А и влияние условий технологического процесса направленной кристаллизации на формирование монокристаллической структуры интерметаллидного никелевого сплава ВИН4М-ВИ с кристаллографической ориентацией (КГО) [001]. Приведены результаты рентгеноструктурных и металлографических исследований заготовок сопловых лопаток из сплава ВИН4М-ВИ, подтверждающие возможность получения в них монокристаллической структуры КГО [001] и результаты опробования этого сплава в опытном и серийном производстве.
Введение
Научные проблемы, изложенные в «Стратегических направлениях развития материалов и технологий их переработки на период до 2030 года», предполагают создание как новых перспективных материалов, так и новых высокотехнологичных процессов с использованием инновационных концепций для их реализации [1].
Интерметаллидные никелевые сплавы (ИНС) типа ВКНА на основе интерметаллида Ni3Al в отличие от жаропрочных никелевых сплавов экономнолегированы, имеют меньшую плотность, содержат до 90 % (объемн.) γ′-фазы и ~10 % (объемн.) γ-фазы с гранецентрированной кубической решеткой. Такие сплавы разработаны для литья сопловых и рабочих лопаток турбин, створок, проставок, элементов камеры сгорания, длительно эксплуатируемых при температурах 900–1200 °С. Кроме того, литейные ИНС обладают высокой пластичностью (30–50 %) и термостабильностью фазового состава почти до температур плавления [2–5].
Монокристаллические отливки из сплавов типа ВКНА имеют более высокие уровни сопротивления температурной усталости и жаропрочности при литье с аксиальной кристаллографической ориентацией (КГО) [111], поэтому рекомендованы для литья неохлаждаемых рабочих и сопловых лопаток и других деталей газотурбинных двигателей [6].
Новое поколение ИНС серии ВИН (ВИН2, ВИН3, ВИН4), разработанных в НИЦ «Курчатовский институт» – ВИАМ (далее – ВИАМ), содержит тугоплавкие элементы: Та – до 6,0 % и Re – от 0,5 до 2,5 %; имеет более высокую жаропрочность при литье с монокристаллической структурой КГО [001] при температуре испытаний 1100 °С на базе 1000 ч [6].
Ранее разработаны технологии литья на установках типа УВНК с температурным градиентом на фронте кристаллизации 60–80 °С/см монокристаллических малоразмерных заготовок рабочих лопаток вертолетного двигателя из низкоплотного сплава ВЖМ7-ВИ с КГО [001], заготовок рабочих лопаток наземных установок из сплава ВКНА-4У с КГО [111], заготовок рабочих лопаток типа «блиск» перспективного вертолетного двигателя из сплава ВКНА-25 с КГО [111] и др., изготовление которых опробовано в серийном производстве [7–13].
Новый ИНС марки ВИН4М-ВИ плотностью 8,13 г/см3 благодаря сбалансированному составу системы легирования (Ni–Al–Cr–W–Mo–Ti–Ta–Re) обладает улучшенными эксплуатационными характеристиками, в том числе высокой коррозионной стойкостью. Сплав рекомендован для отливок с монокристаллической структурой КГО [001] сопловых лопаток и других деталей газотурбинных двигателей, работающих при температурах до 1200 °С [14], но пока не опробован в опытно-промышленных условиях. Для освоения нового сплава в производстве наряду с требованиями к рабочим характеристикам ИНС предъявляют требования к технологичности, что требует дополнительных исследований технологических режимов литья и структуры получаемых отливок [14, 15].
В данной работе приведены результаты исследования отливок с монокристаллической структурой КГО [001] модельных сопловых лопаток малоразмерного двигателя из сплава ВИН4М-ВИ и опробования их получения в серийном производстве.
Материалы и методы
Технология заливки блоков сопловых лопаток малогабаритного двигателя сплавом ВИН4М-ВИ в опытном и серийном производстве реализована на литейных установках для направленной кристаллизации УВНК-9А с автоматизированной системой управления процессом (с жидкометаллическим охлаждением).
Для плавок использовали шихтовые заготовки сплава ВИН4М-ВИ паспортного состава, полученные в вакуумной индукционной печи. Содержание примесей в сплаве составляет, % (по массе):
[С] | [S] | [O] | [N] |
0,003 | 0,0010 | 0,0010 | 0,0003 |
Микроструктуру ИНС исследовали методом растровой электронной микроскопии на растровом электронном микроскопе Zeiss EVO MA 10, оснащенном энергодисперсионным спектрометром X-Max. Для получения информации об элементном составе и распределении фаз в материале использовали режим обратноотраженных электронов.
Расстояние между осями дендритов, объемную долю и размеры литейных пор, объемную долю эвтектики в отливках сопловых лопаток из сплава ВИН4М-ВИ, полученных в опытном и серийном производстве, определяли методами оптической количественной металлографии на протравленных шлифах с помощью стереомикроскопа фирмы Leica.
Кристаллографическую ориентацию отливок сопловых лопаток турбины изучали методом рентгеноструктурного анализа на дифрактометре ДРОН-4 и методом Лауэ на рентгенодифракционной установке ПРДУ в автоматическом режиме.
Результаты и обсуждение
Геометрические размеры пера и полок сопловых лопаток могут соотноситься как 1:(4–5), поэтому для литья методом направленной кристаллизации важно оценивать возможность роста монокристаллической структуры сплава в поперечном направлении. Для оценки технологичности нового ИНС для заготовок сопловых лопаток, в частности величины прорастания монокристаллической структуры с КГО [001] в поперечном направлении, предварительно проведены плавки с использованием модельного блока простой формы, который имитирует блок лопаток в виде пластины – пера с несколькими выступами в радиальном направлении длиной 20 мм с каждой стороны, повторяющими расположение полок в многоярусном модельном блоке (рис. 1). Изготовленные керамические формы заливали сплавом ВИН4М-ВИ на литейной установке УВНК-9А и проводили направленную кристаллизацию для исследования вероятности формирования посторонних зерен на фронтальных выступах.

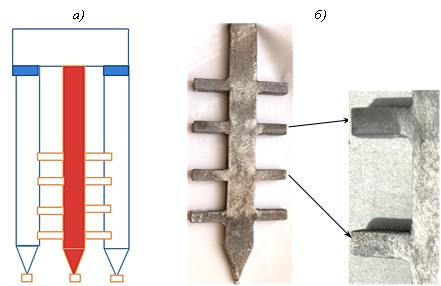

Рис. 1. Модельный блок образцов для оценки технологичности (а) и макроструктура сплава ВИН4М-ВИ в отливке с имитацией полок лопатки (б)
Как показало исследование макроструктуры после травления (рис. 1, б), отливка в виде пластины имеет монокристаллическую структуру от монокристаллической затравки в направлении [001]. Структура выступов в радиальном направлении формируется ветвями дендритов второго порядка в направлении [010], а от них – в направлении [001] ветвями дендритов третьего порядка. Лишь на одном поперечном выступе постороннее зерно проросло на ~1/3 длины со стороны стенки формы вследствие образования переохлажденной зоны в одном из выступов. Для зарождения постороннего зерна сплава необходима невысокая (обычно на 10–20 °С) степень переохлаждения расплава [15]. Снижению вероятности переохлаждения удаленных точек отливки при кристаллизации, связанной с кривизной линии изоликвидус сплава, обычно способствует улучшение теплоизоляции зон нагрева и охлаждения, а также установка кристалловодов, утеплителей и другие мероприятия. Проведенный эксперимент подтверждает технологичность сплава ВИН4М-ВИ на уровне серийных отечественных ИНС.
Для отработки технологии литья на установке УВНК-9А монокристаллических заготовок сопловых лопаток из сплава ВИН4М-ВИ использовали восковые модели сопловых лопаток малоразмерного двигателя перспективного многоцелевого вертолета. При небольших размерах (высота ≤40 мм) модели заготовок лопаток принято собирать в двух- и трехъярусные секции с общим стартовым основанием и затравкой [11, 16]. Когда основная ось лопаток Z совпадает с направлением кристаллизации, стартовая часть секции состоит из двух конусов на сторонах полки каждой нижней лопатки блока, соединяющихся под углом ~60 градусов в общий затравочный узел с затравкой. Монокристаллическая структура передается от нижней (малой) полки к верхней (большой). Аналогичным образом монокристаллическая структура передается к соосно расположенным лопаткам второго и третьего ярусов. По результатам оценки технологичности сплава во избежание переохлаждения на удаленных от оси лопатки точках полок в блоке предусмотрена установка кристалловодов в виде прутков малого диаметра в углах полки.
Опробован второй вариант сборки моделей сопловых лопаток с наклоном на 40–45 градусов относительно основной оси блока. Ось стартового основания с затравкой каждой секции также совпадала с главной осью сопловой лопатки Z. Однако такой вариант сборки был усложнен операциями сборки моделей и последующей резки блока отливок. Для промышленного опробования выбран первый вариант сборки блоков.
По полученным модельным блокам, содержащим 4 или 6 сопловых лопаток, изготовлены керамические формы на основе фракций электрокорунда с добавками АСД4 по серийной технологии для направленной кристаллизации, в которые перед плавкой устанавливали монокристаллические затравки из сплава Ni–W с отклонением их КГО от [001] не более 5 градусов (рис. 2, а, б).
Опробование технологии литья заготовок сопловых лопаток
из сплава ВИН4М-ВИ с монокристаллической структурой КГО [001]
Экспериментальные плавки проводили на литейных установках УВНК-9А промышленного назначения с автоматизированной системой управления. Для выбора температурно-скоростных режимов использовали опыт получения малоразмерных монокристаллических рабочих и сопловых лопаток турбин из жаропрочных сплавов и ИНС [11, 14, 16, 17] на установках типа УВНК. По данным дифференциального термического анализа сплава ВИН4М-ВИ температура солидус составляет 1309 °C, температура ликвидус: 1384 °C. Керамические блоки форм заготовок сопловых лопаток заливали сплавом ВИН4М-ВИ при перегреве расплава на 200–250 °C выше температуры ликвидус, скорость кристаллизации сплава при литье заготовок сопловых лопаток снижали с 6 до 3–4 мм/мин.

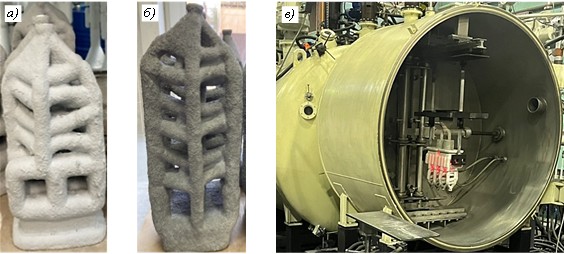

Рис. 2. Экспериментальные конструкции двух- и трехъярусного блоков форм (а, б) и технологическое опробование литья в серийном производстве заготовок сопловых лопаток из сплава ВИН4М-ВИ с монокристаллической структурой КГО [001] на установке УВНК-9А (в)
Основными требованиями к макроструктуре были отсутствие границ зерен на всей поверхности отливки сопловой лопатки и отклонение монокристаллической структуры от заданной КГО [001] не более 10 градусов.
Исследование макроструктуры партии отливок, полученных в ВИАМ, показало, что при скорости кристаллизации сплава 6 мм/мин монокристаллическую структуру заданной ориентации [001] имели ~50 % экспериментальных отливок сопловых лопаток. При скорости кристаллизации 4 мм/мин все полученные отливки визуально имели монокристаллическую структуру заданной ориентации [001], на ~25 % отливок наблюдали фрагментированную структуру. Изменение температуры заливки расплава в выбранном диапазоне существенно не влияло на структуру отливок. Отработанные режимы литья обеспечивают выход годных заготовок сопловых лопаток из сплава ВИН4М-ВИ, имеющих монокристаллическую структуру с отклонением не более 10 градусов от заданной КГО [001], на уровне 75 %. Режимы рекомендованы для серийного производства при отливке опытной партии заготовок сопловых лопаток из сплава ВИН4М-ВИ.
Исследование кристаллографической ориентации
отливок сопловых лопаток
Исследование и контроль КГО отливок проводили сначала визуально по следам травления в растворе соляной кислоты и перекиси водорода.
Методом рентгеноструктурного анализа отклонение структуры сплава от КГО [001] определяли на стартовых конусах сопловых лопаток, отрезанных от отливок заготовок, визуально не имеющих границ зерен. Полученные результаты показали, что стартовые конусообразные основания, вертикальные цилиндрические кристалловоды и сами отливки сопловых лопаток, отлитые из сплава ВИН4М-ВИ при выбранных оптимальных технологических режимах,имеют монокристаллическую структуру с отклонением от КГО [001] не более 10 градусов.
Затем на выбранных отливках, имеющих монокристаллическую структуру (визуально и по результатам определения КГО на конусах), определяли отклонения структуры от заданной КГО [001] (α[001]) в разных точках поверхности отливки методом Лауэ. Метод позволяет исследовать изменение структурных характеристик в отливке в интересующих направлениях криволинейной поверхности полок (от центра к краю) и получить дифракционную картину – лауэграмму – для каждой точки [18–20].
При съемке методом Лауэ на рентгеновской установке ПРДУнеподвижный объект облучали полихроматическим пучком острофокусной рентгеновской трубки, площадь облучения составляла 0,4 мм2.
На рис. 3 показана макроструктура полок отливок сопловых лопаток нижнего яруса (2Н и 5Н) из сплава ВИН4М-ВИ и точки определения аксиальной КГО, на рис. 4 – пример определения КГО методом Лауэ в одной из указанных точек поверхности полки.

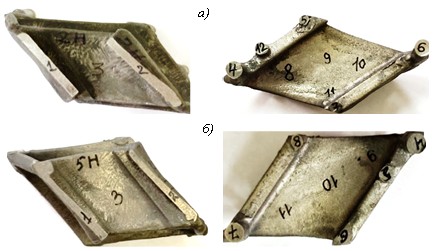

Рис. 3. Макроструктура полок отливок сопловых лопаток 2Н (а) и 5Н (б) и точки определения аксиальной КГО на поверхности полок отливок
Результаты определения отклонений КГО структуры сплава ВИН4М-ВИ от направления [001] в разных точках поверхности полки, элементах литниковой системы блока лопаток (срезов стартовых конусов, цилиндрических кристалловодов) и отливок сопловых лопаток представлены в табл. 1. Выбранные заготовки лопаток не имели видимых границ.
Таблица 1
Отклонение КГО от направления [001]
структуры сплава ВИН4М-ВИ в разных точках отливки сопловых лопаток
Точка измерения | Отклонение направления роста от заданной КГО [001], градусы, для лопатки | ||
5Н* | 2Н* | 2В** | |
1 (срез стартового конуса) | 5,4 | 2,1 | – |
2 (срез стартового конуса) | 5,3 | 2,3 | – |
3 (центр малой полки) | 5.2 | 2,0 | – |
4 (угол полки) | 5,4 | 4,0 | – |
5 (кристалловод на полке) | 5,6 | 3,9 | – |
6 (угол большой полки) | 3,1 | 4,1 | – |
7 (угол большой полки) | 3,2 | – | – |
8 (угол большой полки) | 5,1 | 2,4 | 7,0 |
9 (верхняя полка) | 5,6 | 3,4 | 6,0 |
10 (центр большой полки) | 2,9 | 4,5 | 5,0 |
11 (угол большой полки) | 3,4 | 45 | – |
12 (кристалловод на полке) | – | 5,0 | – |
* Лопатка нижнего яруса в блоке форм. ** Лопатка верхнего яруса. | |||

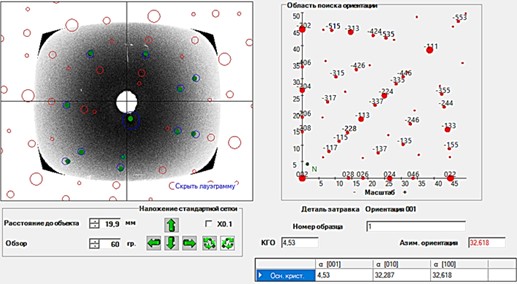

Рис. 4. Определение КГО в точке 10 на поверхности полки отливки лопатки 2Н
Исследования показали, что заготовки сопловых лопаток из сплава ВИН4М-ВИ имеют монокристаллическую структуру с заданной КГО [001]. Результаты измерений подтвердили формирование монокристаллической структуры КГО [001] во всех точках заготовок с разориентацией блоков структуры в направлении <001> на полке каждой лопатки не более 2,5–3,0 градусов, что входит в допуски отклонений КГО для сопловых лопаток. В точке 11 лопатки 2Н (рис. 3, а) кристалловод к углу одной из полок не предусмотрели, что привело к появлению постороннего кристалла с α[001] = 45 градусов (табл. 2).
Исследование микроструктуры сплава ВИН4М-ВИ
в отливках сопловых лопаток
К размерам структурных составляющих ИНС в литом состоянии предъявляют повышенные требования, во многом определяющие его механические свойства [21]. Проведены металлографические исследования методом оптической металлографии отливок сопловых лопаток из сплава ВИН4М-ВИ в литом состоянии из опытной и производственной партий, полученных при одинаковых температурно-скоростных режимах литья на установках УВНК-9А.
Результаты количественного анализа материала отливок сопловых лопаток из сплава ВИН4М-ВИ в литом состоянии, полученных в опытном производстве ВИАМ, представлены в табл. 2, в условиях серийного производства – в табл. 3.
Таблица 2
Средние значения размеров структурных составляющих в материале отливок лопаток
из сплава ВИН4М-ВИ (НИЦ «Курчатовский институт» – ВИАМ)
Заготовка сопловой лопатки | Объемная доля пор, % | Диаметр пор на 25 полях зрения, мкм | Длина пор на 25 полях зрения, мкм | Расстояние между осями дендритов первого порядка( λI), мкм | |
Нижний ярус блока | Входная кромка | 0,008 | 3,8±0,3 | 5,1±0,4 | 281 |
Выходная кромка | 0,002 | 3,6±0,5 | 4,2±0,6 | 316 | |
Верхний ярус блока | Входная кромка | – | – | – | 319 |
Выходная кромка | – | – | – | 349 | |
Таблица 3
Средние значения размеров структурных составляющих в материале отливок лопаток
из сплава ВИН4М-ВИ в литом состоянии (серийное производство)
Заготовка сопловой лопатки | Объемная доля пор, % | Диаметр пор на 25 полях зрения, мкм | Длина пор на 25 полях зрения, мкм | Объемная доля эвтектики на 5 полях зрения при ×100, % | Расстояние между осями дендритов первого порядка (λI), мкм | |
Нижний ярус блока | Входная кромка | 0,02 | 6,9±0,5 | 8,5±0,6 | 25,2 | 331 |
Выходная кромка | 0,01 | 5,8±0,8 | 7,1±1,1 | 26,8 | 312 | |
Верхний ярус блока | Входная кромка | 0,14 | 10,8±0,8 | 13,6±1,1 | 29,5 | 360 |
Выходная кромка | 0,06 | 10,2±0,7 | 12,8±0,9 | 27,3 | 370 | |
Монокристаллическая структура сплава в пере отливки лопатки сформирована осями дендритов первого порядка КГО [001], а в полках – осями дендритов второго порядка (рис. 5). В материале отливок лопаток опытного производства ВИАМ расстояние между осями дендритов первого порядка равно 281–316 мкм в отливках сопловых лопаток нижнего яруса блока и 319–349 мкм – в отливках верхнего яруса блока; в материале, полученном в производственных условиях: 312–331 и 360–370 мкм соответственно. В отливке промышленного производства объемная доля пор изменяется от 0,01 до 0,14 %, а объемная доля эвтектики составляет 25–29 %. В отливке заготовки лопатки промышленного производства размеры пор были больше, чем в отливках опытного производства ВИАМ.
Таким образом, структура литых заготовок лопаток из ИНС марки ВИН4М-ВИ опытного производства была дисперснее, чем структура отливок, полученных в условиях промышленного производства. Однако количественные характеристики сплава, полученные как в опытно-промышленных, так и в производственных условиях, характерны для ИНС в литом состоянии.
Рис. 5. Дендритная структура сплава ВИН4М-ВИ в пере отливки сопловой лопатки
Исследование микроструктуры сплава ВИН4М-ВИ
методом растровой электронной микроскопии
Микроструктуру заготовок сопловых лопаток из сплава ВИН4М-ВИ исследовали на микрошлифах в поперечном сечении (рис. 6).
Микроструктура сплава ВИН4М-ВИ в отливках сопловых лопаток в литом состоянии имеет дендритно-ячеистое строение (рис. 6, а). В осях дендритов и в междендритных участках частицы γ′-фазы разделены тонкими прослойками γ-твердого раствора. В междендритных участках наряду с частицами γ′-фазы неправильной формы и разного размера расположены глобули эвтектической γ′-фазы, выделения неравновесной эвтектики (γ′+b) и другие избыточные фазы разного химического состава, размера и морфологии (рис. 6, в, г). В образцах присутствуют поры. В осях дендритов частицы γ′-фазы более мелкие, чем в междендритных участках, и имеют огранку, близкую к кубоидной (рис. 6, д, е). Частицы интерметаллидной γ′-фазы окружены тонкими прослойками γ-твердого раствора.
Рис. 6. Характерная микроструктура заготовки сопловой лопатки из сплава ВИН4М-ВИ в литом состоянии: а – дендритно-ячеистая структура; б – структура осей дендритов;
в, г – эвтектическая (фаза γ′+β) структура в междендритных участках; д, е – морфология γ′-фазы в осях дендритов и междендритных участках
Методом растровой электронной микроскопии показано, что микроструктура сплава ВИН4М-ВИ в отливках сопловых лопаток характерна для ИНС с КГО [001] в литом состоянии.
Заключения
Получены опытные партии заготовок малоразмерных сопловых лопаток из ИНС марки ВИН4М-ВИ. Выход годных заготовок, имеющих монокристаллическую структуру с отклонением до 10 градусов от заданного направления [001], составил не менее 75 % в условиях опытно-промышленного производства (НИЦ «Курчатовский институт» – ВИАМ) и на уровне 70 % ‒ в производственных условиях машиностроительного предприятия. Первые результаты промышленного опробования технологии литья заготовок сопловых лопаток турбины из нового ИНС марки ВИН4М-ВИ с монокристаллической структурой КГО [001] показали, что разработанную технологию литья можно использовать для получения отливок деталей перспективного вертолетного двигателя многоцелевого назначения.
Работа выполнена с использованием оборудования ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ в рамках реализации комплексной научной проблемы 9.5. «Направленная кристаллизация (с переменным управляемым градиентом) высокотемпературных жаропрочных сплавов» («Стратегические направления развития материалов и технологий их переработки на период до 2030 года») [1].
Благодарности
Авторы статьи выражают благодарность ведущему инженеру Н.А. Лонской и ведущему инженеру А.Н. Раевских за проведение металлографических исследований, заместителю директора по производству А.Б. Логачеву за организацию работ промышленного опробования.
- Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. № 1 (34). С. 3−33. DOI: 10.18577/2071-9140-2015-0-1-3-33.
- Дроздов А.А., Поварова К.Б., Морозов А.Е., Антонова А.В., Булахтина М.А., Аладьев Н.А. Дендритная ликвация в монокристаллах интерметаллидных сплавов на основе Ni3Al, легированных Cr, Mo, W, Ti, Co, Re // Металлы. 2015. № 4. С. 48–55.
- Бунтушкин В.П., Базылева О.А. Сплавы на основе алюминидов никеля NiAl, Ni3Al для двигателестроения // Авиационная промышленность. 1999. № 2. С. 47–50.
- Бунтушкин В.П., Базылева О.А. Высокотемпературный литейный жаропрочный сплав на основе алюминида Ni3Al // Авиационные материалы и технологии. 2000. № 3. С. 20–24.
- Каблов Е.Н., Поварова К.Б., Бунтушкин В.П., Казанская Н.К., Базылева О.А. Высокотемпературные сплавы на основе Ni3Al для неохлаждаемых сопловых и рабочих лопаток ГТД // Тез. докл. Межотрасл. науч.-практич. конф. «Проблемы создания новых материалов для авиакосмической отрасли». М.: ВИАМ, 2002. С. 33–34.
- Герасимов В.В., Петрушин Н.В., Висик Е.М. Усовершенствование состава и разработка технологии литья монокристаллических лопаток из жаропрочного интерметаллидного сплава // Труды ВИАМ. 2015. № 3 (36). Ст. 01. URL: http://www.viam-works.ru (дата обращения: 10.05.2023). DOI: 10.18577/2307-6046-2015-0-3-1-1.
- Каблов Е.Н., Оспенникова О.Г., Петрушин Н.В. Новый монокристаллический интерметаллидный жаропрочный сплав на основе γʹ-фазы для лопаток ГТД // Авиационные материалы и технологии. 2015. № 1 (34). С. 34–40. DOI: 10.18577/2071-9140-2015-0-1-34-40.
- Поварова К.Б., Бунтушкин В.П., Казанская Н.К., Дроздов А.А. Сравнительный анализ принципов создания жаропрочных никелевых суперсплавов и сплавов на основе Ni3Al (γ-фаза) // Перспективные материалы. 2005. № 2. С. 9–19.
- Каблов Е.Н., Петрушин Н.В. Компьютерный метод конструирования литейных жаропрочных никелевых сплавов // Литейные жаропрочные сплавы. Эффект С.Т. Кишкина. М.: Наука, 2006. С. 56−78.
- Петрушин Н.В., Елютин Е.С., Королев А.В. Монокристаллические жаропрочные сплавы: состав, технологии, структура и свойства // Материалы Всерос. науч.-техн. конф. «Фундаментальные и прикладные исследования в области создания литейных жаропрочных никелевых и интерметаллидных сплавов и высокоэффективных технологий изготовления деталей ГТД». М.: ВИАМ, 2017. С. 271–303.
- Висик Е.М., Тихомирова Е.А., Петрушин Н.В., Оспенникова О.Г., Герасимов В.В., Живушкин А.А. Технологическое опробование нового жаропрочного сплава с низкой плотностью при литье турбинных рабочих монокристаллических лопаток // Металлург. 2017. № 2. С. 34–40.
- Герасимов В.В. От монокристаллических неохлаждаемых лопаток к лопаткам турбин с проникающим (транспирационным) охлаждением, изготовленным по аддитивным технологиям (обзор по технологии литья монокристаллических лопаток ГТД) // Труды ВИАМ. 2016. № 10 (40). Ст. 01. URL: http:/www.viam-works.ru (дата обращения: 18.05.2023). DOI: 10.18577/2307-6046-2016-0-10-1-1.
- Каблов Е.Н. Литые лопатки газотурбинных двигателей: сплавы, технология, покрытия. М.: МИСиС, 2006. 632 с.
- Колядов Е.В., Висик Е.М., Герасимов В.В., Аргинбаева Э.Г. Влияние параметров направленной кристаллизации на структуру и свойства интерметаллидных сплавов // Труды ВИАМ. 2019. № 3 (75). Ст. 02. URL: http://www.viam-works.ru (дата обращения: 18.05.2023). DOI: 10.18577/2307-6046-2019-0-3-14-26.
- Ma D., Wang F., Wu Q., Bogner S., Bührig A.S. Innovations in Casting Techniques for Single Crystal Turbine Blades of Superalloys // Superalloys 2016: Proceedings of the 13th International Symposium on Superalloys. Wiley, 2016. Р. 237–246. DOI: 10.1002/9781119075646.ch26.
- Elliot A.J., Karney G.B., Pollock T.M., Gigliotti M.F.X. Issue in Processing by the Liquid-Sn Assisted Directional Solidification Technique // Superalloys 2004. ТМS Minerals, Metals & Materials Society, 2004. P. 421−445.
- Толорайя В.Н., Демонис И.М., Остроухова Г.А. Формирование монокристаллической структуры литых крупногабаритных турбинных лопаток ГТД и ГТУ на установках высокоградиентной направленной кристаллизации // Металловедение и термическая обработка металлов. 2011. № 1. С. 25–33.
- Кузьмина Н.А., Петрушин Н.В., Висик Е.М., Еремин Н.Н., Наприенко С.А. Применение метода Лауэ для исследования структуры образца никелевого жаропрочного сплава, разрушенного в процессе механической обработки // Труды ВИАМ. 2020. № 10 (92). Ст. 01. URL: http://www.viam-works.ru (дата обращения: 18.05.2023). DOI: 10.18577/2307-6046-2020-0-10-3-12.
- Тихомирова Е.А., Сидохин Е.Ф. Определение методом Лауэ кристаллографической ориентировки и разориентировки блоков монокристальных изделий при производстве турбинных лопаток // Вестник Самарского государственного аэрокосмического университета. 2011. № 3 (27). С. 43–49.
- Кузьмина Н.А., Пьянкова Л.А. Контроль кристаллографической ориентации монокристаллических отливок никелевых жаропрочных сплавов методом рентгеновской дифрактометрии // Труды ВИАМ. 2019. №12 (84). Ст. 02. URL: http://www.viam-works.ru (дата обращения: 18.05.2023). DOI: 10.18577/2307-6046-2019-0-12-11-19.
- Светлов И.Л., Петрушин Н.В., Епишин А.И., Карашаев М.М., Елютин Е.С. Монокристаллы жаропрочных никелевых сплавов, легированных рением и рутением (обзор). Часть 1 // Авиационные материалы и технологии. 2023. № 1 (70). Ст. 03. URL: http://www.journal.viam.ru (дата обращения: 22.05.2023). DOI: 10.18577/2713-0193-2023-0-1-30-50.
