Исследование влияния химического состава смол марок Фенотам Н210, Фенотам Н210М, КМФ-С, СФЖ-3024 на их физико-химические свойства
Исследованы физико-химические свойства смол марок Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024. Определены влажность и сорбционная влажность (влагопоглощение) образцов отвержденных смол в соответствии с ГОСТ 17177–94. Методами оптической микроскопии в поляризованном свете и рентгеновской дифракции изучены особенности структуры данных смол. Получены зависимости краевого угла смачивания поверхности стекла от продолжительности исследования для жидких смол марок Фенотам Н210М и КМФ-С методом лежащей капли.
Введение
Во многих отраслях промышленности используются различные термореактивные клеи и смолы. Благодаря относительной простоте изготовления широкое распространение получили термореактивные смолы, синтез которых основан на реакции поликонденсации формальдегида. На долю данных смол приходится >50 % от объема производства всех смол и клеев.
Смолы на основе формальдегида, такие как карбамидоформальдегидные, фенолформальдегидные, меламиноформальдегидные, карбамидомеламиноформальдегидные и др., являются на сегодняшний день, за некоторым исключением, низкомаржинальным товаром, производимым в больших количествах.
Данные смолы преимущественно выпускаются в виде жидкостей и состоят из линейных или разветвленных олигомерных и полимерных молекул в водном растворе. При отверждении они превращаются в нерастворимые и неплавящиеся твердые полимеры с разветвленной трехмерной структурой.
Помимо основного применения в деревообрабатывающей промышленности, смолы на основе формальдегида применяются в качестве литейных стержней и форм, для пропитки и склеивания бумаги, получения стойких ламинатов, в качестве связующих для стеклопластиков, теплоизоляционных материалов и других композиционных материалов [1–7].
К важнейшим свойствам отвержденных фенолформальдегидных смол следует отнести низкий уровень горючести и дымообразования при горении. Благодаря этим свойствам фенолформальдегидные смолы широко используются как компонент для изготовления пожаробезопасных элементов интерьера [8].
Следует отметить широкое применение фенольных смол в качестве связующего для фрикционных материалов. Данные материалы в первую очередь используются в автомобильной, авиационной и железнодорожной промышленности для изготовления тормозных колодок и накладок для сцепления, а также востребованы в нефтедобывающей промышленности для использования в буровых установках. Фенолформальдегидные смолы являются одним из основных компонентов для изготовления абразивных материалов: отрезных и шлифовальных дисков, наждачной бумаги и др. [9, 10].
Перспективным является применение модифицированных карбамидофенолформальдегидных смол для получения двухмерных нанолистов карбона, легированных азотом. Изменяя содержание мочевины в смоле, можно регулировать структуру пор и содержание легирующего элемента – азота. Эксперименты показывают, что полученные таким образом нанолисты карбона могут использоваться для производства суперконденсаторов и широко применяться в электрокатализе [11].
Полимерные соединения, содержащие гетероатомы с неподеленными электронными парами, π-связи и фенильные кольца, проявляют склонность к адсорбции и образуют координационные связи на поверхности металлов [12]. Полимерные соединения с большим количеством элементов, способных образовывать координационные связи, обеспечивают дополнительное преимущество и помогают эффективнее защитить металл от коррозии [13]. Кроме того, полимерные соединения экологичны и относительно безвредны для окружающей среды. Таким образом, фенолформальдегидные смолы имеют большое практическое и экологическое значение, поскольку способны прочно связываться с железным субстратом и действуют как потенциальные ингибиторы коррозии в кислой среде [14].
Благодаря способности к комплексообразованию фенолформальдегидные смолы могут эффективно адсорбировать ионы тяжелых металлов и молекулы органических красителей, что открывает возможности их использования для эффективной очистки сточных вод [15].
Несмотря на широкое применение и продолжающиеся исследования фенольных смол различных составов, особый интерес представляет изучение процессов частичной кристаллизации и образования в них упорядоченных структур при отверждении. Предметом исследования данной работы является изучение особенностей кристаллизации отечественных смол марок Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024, а также определение влажности и влагопоглощения (сорбционной влажности) образцов отвержденных смол и исследование краевого угла смачивания.
Материалы и методы
Объектами исследования являются фенолформальдегидная смола Фенотам Н210 (с динамической вязкостью 46·10–3 Па·с), модифицированная карбамидофенолформальдегидная смола Фенотам Н210М (26·10–3 Па·с), карбамидомеламиноформальдегидная смола КМФ-С (24·10–3 Па·с) и фенолформальдегидная смола СФЖ-3024 (104·10–3 Па·с).
Влажность и влагопоглощение образцов смол Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024, отвержденных при температурах 90 и 150 °С, испытывали согласно ГОСТ 17177–94. Наличие дефектов, адгезионные и структурные свойства экспериментальных образцов отвержденных смол исследовали методами оптической микроскопии в поляризованном свете и рентгеновской дифракции.
Результаты оптической микроскопии получены в проходящем свете со скрещенными под углом 90 градусов поляризаторами.
Дифрактограммы регистрировали на рентгеновском дифрактометре в монохроматизированном Cu Kα-излучении в геометрии Брэгга–Брентано. Дифрактограммы расшифровывали с помощью структурной базы данных PDF-2. Рентгеновскую съемку проводили в диапазоне углов 2θ = 2–100 градусов.
Зависимости краевого угла смачивания поверхности стекла от продолжительности исследования для жидких смол марок Фенотам Н210М и КМФ-С определяли при комнатной температуре методом лежащей капли.
Работа выполнена с использованием оборудования ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.
Результаты и обсуждение
Наибольшее значение влажности (3,6 %) имеют образцы смолы СФЖ-3024, наименьшее (0,6 %) – Фенотам Н210М. Образцам отвержденных смол КМФ-С и Фенотам Н210 соответствует значение влажности 1,9 %.
Влагопоглощение экспериментальных образцов отвержденных смол при температуре 23 °С и относительной влажности воздуха 98 % в течение 24 и 72 ч представлено в таблице.
Влагопоглощение экспериментальных образцов смол при температуре 23 °С
и относительной влажности воздуха 98 % в течение 24 и 72 ч
Смола | Среднее значение влагопоглощения, % | |
В течение 24 ч | В течение 72 ч | |
СФЖ-3024 | 15,7 | 36,4 |
КМФ-С | 8,5 | 21,7 |
Фенотам Н210М | 6,5 | 15,4 |
Фенотам Н210 | 21,1 | 40,5 |
Наименьшим влагопоглощением обладает смола Фенотам Н210М: 6,5 и 15,4 % при экспозиции образцов в течение 24 и 72 ч соответственно. Смола КМФ-С также характеризуется довольно низкими значениями данного показателя: 8,5 и 21,7 %. Наибольшим уровнем влагопоглощения обладают смолы марок СФЖ-3024 (15,7 и 36,4 %) и Фенотам Н210 (21,1 и 40,5 %).
Таким образом, наименьшие влажность и влагопоглощение зафиксированы для образцов отвержденной смолы марки Фенотам Н210М.
Образцы смол Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024 после отверждения при температуре 90 °С в течение 6,5 ч исследованы методом оптической микроскопии в поляризованном свете с целью выявления дефектов и внутренних напряжений, а также для определения адгезионных и структурных свойств. Результаты представлены на рис. 1.

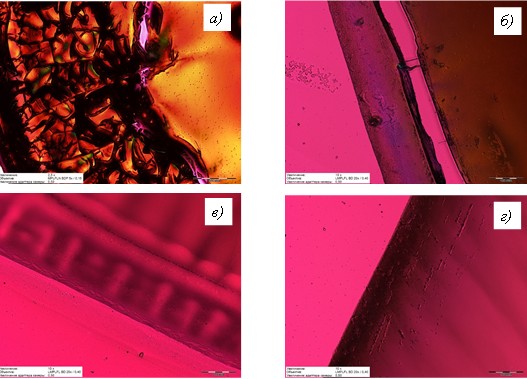

Рис. 1. Образцы смол СФЖ-3024 (а), Фенотам Н210 (б), Фенотам Н210М (в) и КМФ-С (г), отвержденные при температуре 90 °С в течение 6,5 ч
Смола СФЖ-3024 подвержена растрескиванию. Кроме того, окраска изображения подтверждает наличие в образце большого количества внутренних напряжений (рис. 1, а). Смола СФЖ-3024 обладает низкой адгезией к стеклу. На рис. 1, б можно наблюдать растрескивание смолы Фенотам Н210 на границе «смола–стекло», что свидетельствует о низких адгезии к стеклу и уровне механических свойств. Следует отметить, что в смоле Фенотам Н210 не зафиксировано внутренних напряжений, изображение не имеет разноцветной окраски. В смоле Фенотам Н210М (рис. 1, в) наблюдается однородная мелкозернистая структура. Смола КМФ-С (рис. 1, г) также обладает однородной структурой, но без мелкозернистых включений. В смолах Фенотам Н210 и КМФ-С растрескиваний не обнаружено. Смолы Фенотам Н210М и КМФ-С формируют более однородный слой на стекле и обладают лучшей адгезией. Внутренние напряжения в смолах Фенотам Н210М и КМФ-С отсутствуют.
Образцы смол Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024, отвержденных при температуре 150 °С, также исследованы методом рентгеновской дифракции (рис. 2).
Анализ дифракционных спектров показал, что во всех образцах преобладает аморфная составляющая, однако у каждого образца есть особенности. Образец смолы Фенотам Н210М аморфный с относительно высоким и узким рефлексом (рис. 2, а), что может свидетельствовать о возникновении упорядоченной структуры. Образец смолы Фенотам Н210 является аморфным (рис. 2, б), на дифрактограмме присутствуют пики крайне низкой интенсивности. Можно сделать вывод, что в смоле марки Фенотам Н210 упорядоченные структуры практически не образуются. Образец смолы КМФ-С полностью аморфный (рис. 2, в). Образец смолы СФЖ-3024 аморфный с рядом рефлексов (рис. 2, г), также присутствует второе гало в районе ближних углов.

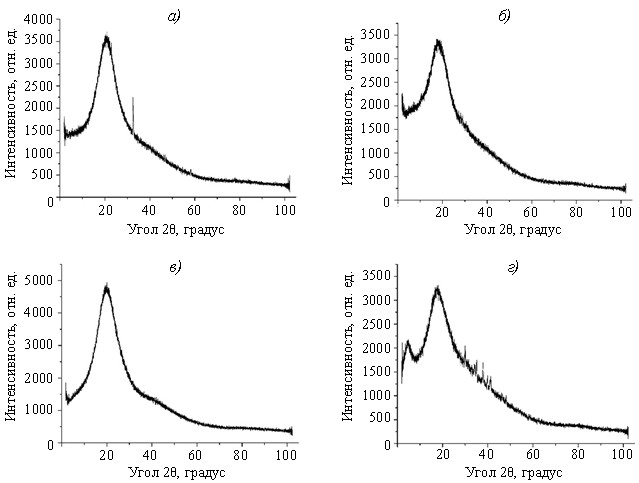

Рис. 2. Дифракционный спектр смол Фенотам Н210М (а), Фенотам Н210 (б), КМФ-С (в) и СФЖ-3024 (г), отвержденных при температуре 150 °С
Данные рентгеноструктурного анализа в совокупности с результатами оптической микроскопии подтверждают, что при отверждении смолы СФЖ-3024 происходит частичная кристаллизация, которая совместно с усадочными процессами приводит к появлению внутренних напряжений и растрескиванию смолы. В смоле Фенотам Н210М при отверждении образуются мелкие зерна кристаллической фазы, которые равномерно распределены в аморфной матрице [16], что с высокой вероятностью может привести к улучшению механических свойств. Согласно результатам оптической микроскопии, в смолах КМФ-С и Фенотам Н210 не наблюдается анизотропии, что также подтверждается наличием только аморфной фазы на дифрактограммах.
Получены зависимости краевого угла смачивания поверхности стекла жидкими смолами Фенотам Н210М и КМФ-С от продолжительности смачивания (рис. 3).

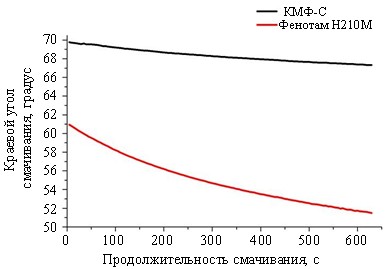

Рис. 3. Зависимости краевого угла смачивания поверхности стекла от продолжительности исследований для образцов жидких смол марок Фенотам Н210М и КМФ-С
В течение 10,5 мин значения краевого угла смачивания поверхности стекла смолой марки КМФ-С уменьшаются с 70 до 67 градусов, а смолой марки Фенотам Н210М – с 61 до 51,5 градуса. Полученные результаты свидетельствуют о лучшей адгезии смолы Фенотам Н210М к стеклу по сравнению со смолой КМФ-С. Смола Фенотам Н210М растекается по поверхности стекла лучше, чем смола КМФ-С.
Заключения
Определены влажность и влагопоглощение отвержденных смол Фенотам Н210, Фенотам Н210М, КМФ-С и СФЖ-3024. Наибольшее значение влажности (3,6 %) имеют образцы смолы СФЖ-3024, наименьшее (0,6 %) – Фенотам Н210М. Наименьшим влагопоглощением характеризуется смола Фенотам Н210М (6,5 и 15,4 % при экспозиции образцов в течение 24 ч и 72 ч соответственно), наибольшим – Фенотам Н210 (21,1 и 40,5 %).
Согласно результатам оптической микроскопии и рентгеноструктурного анализа, смола СФЖ-3024 при отверждении частично кристаллизуется, что в совокупности с усадочными процессами приводит к появлению внутренних напряжений и растрескиванию. В смоле Фенотам Н210М образуются мелкие зерна кристаллической фазы, равномерно распределенные в аморфной матрице. С большой вероятностью это будет способствовать улучшению механических свойств отвержденной смолы. В смолах КМФ-С и Фенотам Н210 анизотропии не наблюдается. Смола Фенотам Н210М обладает лучшей адгезией к стеклу, чем смолы КМФ-С, Фенотам Н210 и СФЖ-3024.
- Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. № 1 (34). С. 3–33. DOI: 10.18577/2071-9140-2015-0-1-3-33.
- Каблов Е.Н. Материалы для изделия «Буран» – инновационные решения формирования шестого технологического уклада // Авиационные материалы и технологии. 2013. № S1. С. 3–9.
- Каблов Е.Н. России нужны материалы нового поколения // Редкие земли. 2014. № 3. С. 8–13.
- Истомин А.В., Беспалов А.С., Бабашов В.Г. Придание повышенной огнестойкости теплозвукоизоляционному материалу на основе смеси неорганических и растительных волокон // Авиационные материалы и технологии. 2018. № 4 (53). С. 74–78. DOI: 10.18577/2071-9140-2018-0-4-74-78.
- Мухаметов Р.Р., Петрова А.П. Термореактивные связующие для полимерных композиционных материалов (обзор) // Авиационные материалы и технологии. 2019. № 3 (56). С. 48–58. DOI: 10.18577/2071-9140-2019-0-3-48-58.
- Каблов Е.Н., Шульдешов Е.М., Петрова А.П., Лаптева М.А., Сорокин А.Е. Зависимость комплекса свойств звукопоглощающего материала типа ВЗМК от концентрации гидрофобизирующего состава на основе кремнийорганического герметика // Авиационные материалы и технологии. 2020. № 2 (59). С. 41–49. DOI: 10.18577/2071-9140-2020-0-2-41-49.
- Кан А.Ч., Железина Г.Ф., Кулагина Г.С., Аюпов Т.Р. Пожаробезопасность конструкционных органопластиков, армированных арамидными тканями // Авиационные материалы и технологии. 2022. № 4 (69). Ст. 05. URL: http://www.journal.viam.ru (дата обращения: 17.02.2023). DOI: 10.18577/2713-0193-2022-0-4-51-60.
- Застрогина О.Б., Швец Н.И., Серкова Е.А., Вешкин Е.А. Пожаробезопасные материалы на основе фенолформальдегидных связующих // Клеи. Герметики. Технологии. 2017. № 7. С. 22–27.
- Knopf A., Sheib W. Chemistry and applications of phenolic resins. New York: Springer-Verlag, 1979. 32 р.
- Pizzi A., Ibeh C.C. Handbook of Thermoset Plastics. Elsevier, 2014. 13 р. DOI: 10.1016/B978-1-4557-3107-7.00002-6.
- Liu H., Zhai D.D., Wang M. et al. Design of urea-modified phenol-formaldehyde as well as the derived N-carbon nanosheets for supercapacitors with elevated rate capability and cycling stability // ChemElectroChem. 2019. P. 12. DOI: 10.1002/celc.201801855.
- Solomon M.M., Umoren S.A., Udosoro I.I., Udoh A.P. Inhibitive and adsorption behaviour of carboxymethyl cellulose on mild steel corrosion in sulphuric acid solution // Corrosion Science. 2010. Vol. 52. P. 1317–1325.
- Shukla S.K., Quraishi M.A. Effect of some substituted anilines-formaldehyde polymers on mild steel corrosion in hydrochloric acid medium // Journal Applied Polymer Science. 2012. Vol. 12. P. 45130–45137.
- Chugh B., Thakur S., Pani B. et al. Investigation of phenol-formaldehyde resins as corrosion impeding agent in acid solution // Journal of Molecular Liquids. 2021. Vol. 330. Art. 115649.
- Si Y., Li J., Cui B. et al. Janus phenol-formaldehyde resin and periodic mesoporous organic silica nanoadsorbent for the removal of heavy metal ions and organic dyes from polluted water // Advanced Composites and Hybrid Materials. 2022. Vol. 5. P. 1180–1195.
- Wibowo E.S., Park B.-D., Causin V. Hydrogen-Bond-Induced Crystallization in Low-Molar-Ratio Urea–Formaldehyde Resins during Synthesis // Industrial & Engineering Chemistry Research. 2020. Vol. 59. P. 13095–13104.
