Стойкость арамидных органопластиков к воздействию факторов природной среды
Исследовано климатическое старение арамидных органопластиков в различных природных условиях. Показано, что климатическая стойкость органопластиков находится на уровне стойкости угле- и стеклопластиков, несмотря на более высокое водопоглощение. Сохранение прочности при растяжении органопластика Органит 10Т после 18 лет климатического старения составляет 71 %. Органопластики способны восстанавливать свойства после удаления сорбированной влаги. Наибольшую стойкость к климатическому старению проявляют органопластики на основе новых арамидных волокон Русар-НТ и эпоксидных расплавных связующих.
Введение
Обеспечение заданного срока службы – главное требование, предъявляемое к авиационной технике. Срок службы изделий зависит от интенсивности физико-химических процессов, протекающих в материалах под воздействием природной среды и приводящих к снижению уровня их характеристик. Полимерные композиционные материалы (ПКМ), в отличие от металлов, не подвержены коррозии, поэтому устойчивость к старению является ключевой проблемой, от решения которой зависит надежность и продолжительность эксплуатации выполненных из них конструктивных элементов [1]. Существуют различные способы обеспечения срока службы изделий из полимерных материалов: применение лакокрасочных покрытий, защитных пленок, герметиков и т. д. При этом важным направлением является совершенствование состава и структуры ПКМ с позиций повышения устойчивости к воздействию факторов природной среды.
Проблема старения особенно актуальна для арамидных органопластиков, которые благодаря своему составу (полимер, армированный полимером) имеют ряд особенностей взаимодействия с внешней средой [2]. По сравнению с композитами, армированными стеклянными и углеродными волокнами, органопластики менее устойчивы к поглощению воды, поскольку в процессе сорбции участвует не только матрица, но и арамидные волокна [3–5]. Под воздействием влаги изменяется надмолекулярная структура и снижается уровень механических свойств органических волокон [6, 7]. В то же время органопластикам свойственны такие свойства, как сродство химической природы компонентов, отсутствие градиента плотностей между матрицей и армирующим волокном, способность к релаксации внутренних напряжений как в матрице, так и в полимерных волокнах. Эти качества положительно влияют на стойкость арамидных органопластиков к климатическому старению, способствуют восстановлению свойств влагонасыщенных органопластиков после высушивания [8, 9].
В своем развитии органопластики прошли несколько этапов. На первом этапе созданы материалы на основе высокопрочных арамидных волокон СВМ. Отечественное арамидное волокно СВМ разработано в 1969 г. во Всесоюзном научно-исследовательском институте полимерных волокон (г. Мытищи) коллективом ученых под руководством профессора Г.И. Кудрявцева. Одновременно в США фирма «Дюпон» разработала и выпустила на рынок арамидные волокна под торговой маркой Kevlar.
Волокна СВМ имеют более высокое водопоглощение (до 4 %), чем разработанные впоследствии арамидные волокна второго и третьего поколения (Руслан, Русар-С и Русар-НТ).
В табл. 1 представлены сведения о стойкости органопластиков на основе волокон СВМ и Kevlar к воздействию различного климата [5, 8, 10–12] и воды [4, 13, 14]. В качестве критерия оценки стойкости материалов к действию внешних факторов использован коэффициент сохранения прочности при соответствующем виде нагружения. Данный коэффициент является величиной относительной и равен отношению предела прочности материала после старения к его исходному значению. Как показывает анализ научно-технической литературы, существенных различий климатической стойкости отечественных и зарубежных арамидных пластиков не наблюдается.
К 2005 г. разработано несколько марок органопластиков (Органит 7Т, Органит 7ТЛ, Органит 11ТЛ, Органит 18Т и др.), армированных тканью из волокна СВМ, которые внедрены в авиационные конструкции (самолеты Ту-204, Ту-214, Ту-334, Ан-140 и др.) и успешно эксплуатировались в их составе [15].
Второй этап совершенствования авиационных органопластиков – это использование арамидных волокон второго поколения типа Руслан (ООО «Каменскволокно»). Разработаны органотекстолиты Органит 12Т(М)-Рус, Органит 18Т-Рус, Органит 16Т-Рус с водопоглощением, не превышающим 2,0 % [16].
Таблица 1
Стойкость органопластиков на основе российского волокна СВМ
и зарубежного волокна Kevlar к воздействию различного климата и воды [4, 5, 8, 10–14]
Состав (волокно/связующее) | Условия экспозиции | Вид | Коэффициент сохранения прочности |
СВМ/эпоксидно-изоцианатное | 3 года в условиях теплого влажного климата (г. Батуми) | Изгиб | 0,82 |
Растяжение | 0,91 | ||
СВМ/эпоксидно-полисульфоновое | 4 года в условиях теплого влажного климата (г. Батуми) | Изгиб | 0,73 |
Растяжение | 0,70 | ||
СВМ/эпоксидно-фенолформальдегидное | 5 лет в условиях теплого влажного климата (г. Батуми) | Изгиб | 0,61 |
Растяжение | 0,79 | ||
Kevlar-49/эпоксидное | 10 лет в условиях умеренно теплого климата (г. Хэмптон) | Сжатие | 0,93 |
Изгиб | 0,96 | ||
Kevlar-49/эпоксидное F155 | 10 лет в условиях тропического климата (г. Веллингтон) | Сжатие | 0,78 |
Изгиб | 0,81 | ||
СВМ/эпоксидное | 30 сут увлажнения при комнатной температуре | Сдвиг | 0,83 |
Kevlar-49/эпоксидное | 3 мес в дистиллированной воде | Изгиб | 0,75 |
В настоящее время работы по дальнейшему совершенствованию авиационных органопластиков ведутся за счет использования армирующих наполнителей из новых влагостойких арамидных волокон типа Русар-НТ (АО НПО «Термотекс»). По сравнению с волокнами СВМ и Руслан арамидные волокна Русар-НТ имеют более совершенную химическую и надмолекулярную структуру с точки зрения устойчивости к поглощению влаги [17].
В данной работе исследовали закономерности старения арамидных органопластиков в зависимости от условий внешней среды и состава материала: типа арамидных волокон и полимерного связующего. Цель исследований – поиск путей повышения устойчивости арамидных органопластиков к атмосферным воздействиям и увеличения срока службы изделий авиационного назначения.
Материалы и методы
Объектами исследования являются конструкционные органопластики плотностью 1310–1350 кг/м3 на основе типовых полимерных связующих и армирующих тканей. Характеристики исследуемых органопластиков представлены в табл. 2. Армирующие ткани выполнены сатиновым переплетением из арамидных нитей линейной плотности 14,3 текс и имеют поверхностную плотность ≤90 г/м2.
Исследовали старение органопластиков под влиянием естественной природной среды и в лабораторных условиях. Натурные климатические испытания органопластиков (листы толщиной до 1,5 мм без лакокрасочного покрытия) проводили в следующих климатических зонах:
– умеренно холодный климат (г. Москва);
– умеренно теплый климат (г. Геленджик);
– теплый влажный климат (г. Сочи, г. Батуми);
– холодный климат (г. Якутск).
Проведены испытания на водопоглощение (ГОСТ 4650–80), тепловлажностное старение (ГОСТ 9.707–81) и тропическую стойкость (циклический режим согласно СТП 1-595-20-100–2002).
Таблица 2
Физико-механические характеристики органопластиков
Материал | Состав органопластика | Предел прочности при растяжении, МПа | Рабочая температура, °С | |
Волокно | Связующее | |||
Органит 7Т | СВМ | Эпоксидно-фенол-формальдегидное | 700 | От −60 до 80 |
Органит 7ТЛ | 780 | От −60 до 80 | ||
Органит 10Т | Эпоксидное | 740 | От −60 до 150 | |
Органит 11ТЛ | Эпоксидно-полисульфоновое | 680 | От −60 до 80 | |
Органит 12Т | Эпоксидное | 670 | От −60 до 80 | |
Органит 16Т | 720 | От −60 до 180 | ||
Органит 18Т | 660 | От −60 до 80 | ||
Органит 12Т(М)-Рус | Руслан | Эпоксидное | 850 | От −60 до 80 |
Органит 16Т-Рус | 855 | От −60 до 150 | ||
Органит 18Т-Рус | 820 | От −60 до 80 | ||
ВКО-19 | Эпоксидно-полисульфоновое | 820 | От −60 до 80 | |
Опытный I | 880 | От −60 до 150 | ||
Опытный II | Русар-НТ | Эпоксидно-полисульфоновое | 890 | От −60 до 150 |
Результаты и обсуждение
Влияние природной среды на стойкость арамидных органопластиков
К основным природным факторам, провоцирующим старение полимерных материалов, относят влагу, повышенную температуру и солнечную радиацию [18].

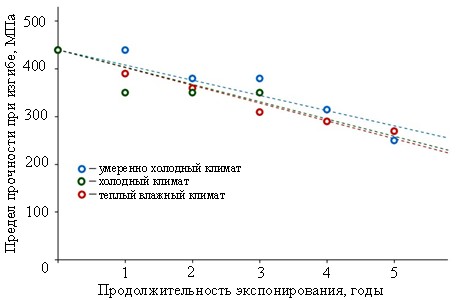

На рис. 1 показано, как изменяется прочность при изгибе серийного органопластика Органит 12Т на основе арамидных волокон первого поколения в различных условиях природной среды. Экспонировали листы органопластика на открытом стенде без защитного лакокрасочного покрытия. Экспериментальные данные аппроксимировали полиномом первой степени с коэффициентом детерминации R2 > 0,9. Как видно из представленных данных, при увеличении продолжительности выдержки наблюдается монотонное снижение прочности при изгибе. После 5 лет экспозиции коэффициент сохранения прочности составил 0,55. Наибольшее снижение прочности наблюдается в зоне теплого влажного климата, наименьшее – в зоне умеренно холодного климата.
Рис. 1. Изменение прочности при изгибе органопластика Органит 12Т после экспозиции в различном климате (точки – экспериментальные значения, линии – аппроксимация полиномом первой степени)

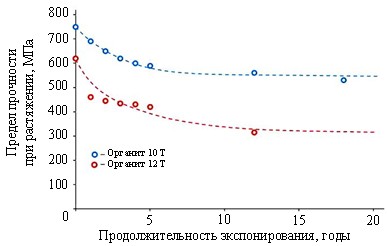

На рис. 2 показано изменение прочности при растяжении органопластиков Органит 10Т и Органит 12Т в зоне теплого влажного климата г. Батуми. Коэффициент сохранения прочности при растяжении образцов органопластика Органит 10Т после 18 лет экспозиции на открытом стенде без защиты лакокрасочным покрытием составил 0,71; органопластика Органит 12Т после 12 лет экспозиции в незащищенном виде: 0,51. Это свидетельствует о достаточно высокой климатической стойкости арамидных органопластиков. В процессе старения органопластиков наблюдаются типичные для полимерных композитов изменения поверхности листов, влияющие на прочность материала. Следует отметить, что в изделиях эти явления минимизированы благодаря наличию лакокрасочных защитных покрытий.
Рис. 2. Изменение прочности при растяжении органопластиков первого поколения после экспозиции в условиях теплого влажного климата (точки – экспериментальные значения,
линии – аппроксимация полиномом первой степени)
В табл. 3 приведены результаты лабораторных испытаний тропической стойкости арамидных органопластиков. Показано, что коэффициент сохранения прочностных свойств органопластиков составляет ≥0,74. Органопластик Органит 16Т-Рус второго поколения на основе арамидного волокна Руслан по сравнению с органопластиками первого поколения на основе арамидного волокна СВМ имеет повышенную стойкость к поглощению влаги в условиях тропической камеры. Известно, что коэффициент сохранения прочности стекло- и углепластиков в аналогичных условиях составляет 0,70–0,85 [19]. Таким образом, по устойчивости к тропическим условиям изученные органопластики не уступают другим ПКМ, несмотря на более высокое водопоглощение по сравнению со стекло- и углепластиками.
Таблица 3
Тропическая стойкость органопластиков по результатам лабораторных испытаний
Материал | Характеристика | Значение прочности | Коэффициент сохранения прочности | Водо-поглощение за 120 сут, % | |||
0 | 1 | 2 | 3 | ||||
Органит 10Т | Прочность при изгибе, МПа | 470 | 420 | 450 | 450 | 0,96 | 2,0 |
Органит 11Т | Прочность, МПа: при изгибе при растяжении при сжатии |
445 640 195 |
450 590 185 |
400 565 180 |
– 560 145 | 0,89 0,87 0,74 | 2,0 |
Органит 12Т | Прочность при изгибе, МПа | 440 | 390 | 365 | – | 0,83 | 2,4 |
Органит 16Т-Рус | 520 | 525 | 515 | 520 | 1,00 | 1,1 | |
Для обеспечения эксплуатационной надежности ПКМ важно, чтобы поглощенная атмосферная влага не приводила к необратимым изменениям их структуры и свойств. При эксплуатации авиационной техники материалы могут подвергаться действию высоких отрицательных и положительных температур, в том числе после влагонасыщения в природной среде. На примере органопластика Органит 7ТЛ, подвергнутого тепловлажностному старению, оценили влияние последующей сушки и замораживания при температуре –30 °C в течение 1 мес на механические свойства материалов. Результаты испытаний представлены в табл. 4.
Таблица 4
Влияние тепловлажностного старения с последующей сушкой или замораживанием
на прочность органопластика Органит 7ТЛ
Механические испытания до и после воздействия | Воздействующий фактор | Пределы прочности, МПа, при продолжительности старения, мес | |||
0 | 2 | 4 | 10 | ||
Растяжение | Тепловлажностное старение | 820 | 770 | 703 | 522 |
Сушка после старения | 890 | 840 | 755 | ||
Замораживание после старения | 790 | 704 | 544 | ||
Изгиб | Тепловлажностное старение | 510 | 525 | 423 | 383 |
Сушка после старения | 572 | – | 567 | ||
Замораживание после старения | 476 | 416 | 358 | ||
Сжатие | Тепловлажностное старение | 300 | 293 | 275 | 225 |
Сушка после старения | 368 | 328 | 314 | ||
Замораживание после старения | 290 | 270 | 223 | ||
Примечание. Условия тепловлажностного старения: относительная влажность 98±2 %, температура 60 °C. | |||||
После удаления сорбированной влаги предел прочности при растяжении органопластика Органит 7ТЛ восстанавливается до уровня, составляющего 92 % от исходного значения, а предел прочности при изгибе и сжатии соответствует исходным значениям. Способность к восстановлению свойств после удаления сорбированной влаги – важное качество арамидных органопластиков, положительно влияющее на их устойчивость к воздействию внешней среды. Из приведенных в табл. 4 данных также следует, что при замораживании влагонасыщенных органопластиков не происходит дополнительного снижения их прочности. Таким образом, на основе проведенных исследований установлено, что при десорбции поглощенной влаги в органопластиках наблюдается практически полное восстановление механических свойств.
Значимым фактором, влияющим на изменение свойств ПКМ в природной среде, является действие механических нагрузок. На рис. 3 показано, как изменяется прочность при растяжении органопластика Органит 7Т в условиях теплого влажного климата в свободном состоянии и в случае приложения растягивающей нагрузки (136 и 272 МПа). Экспериментальные данные аппроксимированы полиномом первой степени с коэффициентом детерминации R2 > 0,9.
Снижение прочности при растяжении для органопластика, экспонированного в нагруженном виде, проявляется в большей степени, чем в ненагруженном материале. Уровень сохранения прочности при растяжении органопластика Органит 7Т после экспонирования в течение 5 лет в теплом влажном климате под нагрузкой составляет 70–75 % от значений предела прочности органопластика, экспонированного в свободном состоянии. Следует отметить, что предел прочности органопластика после 5 лет климатического старения под растягивающей нагрузкой остается достаточно высоким. По стойкости к одновременному воздействию климата и механических нагрузок арамидные органопластики не уступают композитам на основе стеклянных и углеродных волокон [19, 20].

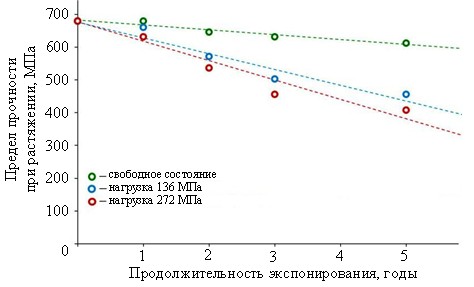

Рис. 3. Изменение прочности при растяжении органопластика Органит 7Т после экспонирования в теплом влажном климате в свободном и нагруженном состояниях (точки – экспериментальные значения, линии – аппроксимация полиномом первой степени)
Влияние состава арамидных органопластиков на стойкость к старению
Одним из преимуществ ПКМ является возможность широкого варьирования их состава и структуры для достижения в конструкции требуемого уровня свойств и реализации тем самым современной концепции единства разработки «материал–технология–конструкция» [21–23]. При разработке стойких к старению ПКМ важным является выбор армирующего наполнителя и полимерной матрицы – компонентов, ответственных за уровень водопоглощения, а также стабильность свойств в условиях тепла и влаги.
На рис. 4 показано влияние типа армирующего арамидного волокна (СВМ и Руслан) на устойчивость к старению органопластиков в условиях умеренно холодного климата. Коэффициент сохранения прочности при изгибе органопластика Органит 18Т-Рус на основе ткани из нити Руслан после 5 лет экспонирования составляет 0,9, что выше, чем у органопластика Органит 18Т на основе волокна СВМ. Использование волокна Руслан взамен менее устойчивого к поглощению влаги волокна СВМ позволило существенно повысить стойкость органопластика к старению.

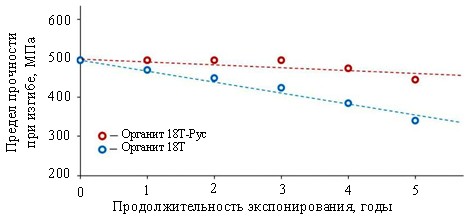

Рис. 4. Изменение прочности при изгибе органопластиков после экспонирования в умеренно холодном климате
В табл. 5 показано, как тип полимерной матрицы влияет на стойкость органопластика к тепловлажностному старению. Для изготовления органопластика использовали ткань из нитей Руслан, эпоксидные растворные (ЭДТ-69Н(М), ЭНФБ-2М) и расплавные (ВК-36, ВСК-14-3) связующие. Установлено, что органопластики на основе расплавных эпоксидно-полисульфоновых связующих более стойки к старению. Полимерная матрица на основе расплавных эпоксидно-полисульфоновых связующих отличается повышенной герметичностью и монолитностью благодаря наличию высокомолекулярного модификатора – полисульфона, и применению безрастворной технологии получения препрега, исключающей использование растворителя и образование микропор при его удалении.
Таблица 5
Влияние типа связующего на тепловлажностное старение органопластиков
Материал | Связующее | Предел прочности при изгибе, МПа, после тепловлажностного старения, мес | |||||
0 | 0,5 | 1 | 1,5 | 2 | 3 | ||
Органит 12Т(М)-Рус | Эпоксидное растворное | 455 | – | 445 | 445 | 450 | 440 |
Органит 18Т-Рус | 500 | 505 | 500 | – | 500 | 485 | |
ВКО-19 | Эпоксидно-посульфоновое пленочное | 510 | – | 500 | – | 520 | 500 |
Опытный I | Эпоксидно-посульфоновое расплавное | 500 | – | 475 | – | 530 | 510 |
Примечание. Условия тепловлажностного старения: относительная влажность 98 %, температура 70 °С. | |||||||
Устойчивость авиационных органопластиков к поглощению влаги зависит от вида армирующих волокон и матрицы. На рис. 5 показаны сорбционные кривые органопластиков на основе российских арамидных волокон трех поколений (СВМ, Руслан и Русар-НТ) и различных связующих.
Водопоглощение органопластиков первого поколения на основе волокон СВМ и растворных связующих составляет 2,0–2,1 %. Органопластики второго поколения на основе волокон Руслан и растворных связующих имеют уровень водопоглощения 1,6–1,8 %. Наибольшей стойкостью к поглощению влаги обладают органопластики третьего поколения на основе волокна Русар-НТ и эпоксидных модифицированных связующих расплавного типа: водопоглощение составило 1,1 %. Для определения уровней обратимого пластифицирующего воздействия влаги на свойства органопластиков можно использовать традиционные подходы [24].

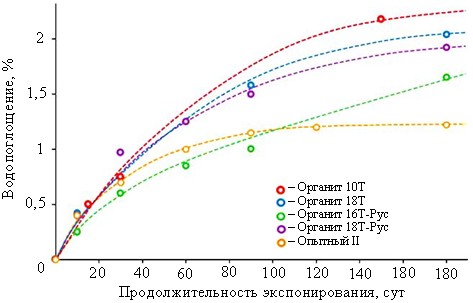

Рис. 5. Кинетика водопоглощения органопластиков на основе арамидных волокон трех поколений
Таким образом, климатическая стойкость органопластиков в значительной мере зависит от типа арамидных волокон и связующего. Перспективными являются органопластики из новых арамидных волокон Русар-НТ и эпоксидных модифицированных связующих расплавного типа. Представляет интерес использование органопластиков третьего поколения в сочетании с угле- и стеклопластиками в соответствии с известными подходами к созданию гибридных конструкций [25–27] с повышенными эксплуатационными и упруго-прочностными характеристиками.
Заключения
Исследовано старение арамидных органопластиков в различных природно-климатических условиях. Установлено, что климатическая стойкость органопластиков находится на уровне стойкости угле- и стеклопластиков, несмотря на повышенную способность к сорбции влаги по сравнению с ними.
Коэффициент сохранения прочности при растяжении органопластика Органит 10Т после 18 лет экспонирования на открытом стенде составляет 0,71. Отличительной особенностью органопластиков является способность к восстановлению свойств после удаления влаги (сушки), сорбированной материалом при длительной экспозиции в условиях тепловлажностной среды. Показано, что арамидные органопластики не уступают стекло- и углепластикам по уровню устойчивости к одновременному воздействию природной среды и механических нагрузок.
Установлено, что климатическая стойкость органопластиков зависит от типа арамидных волокон и связующего. Наибольшую стойкость имеют материалы на основе новых арамидных волокон типа Русар-НТ и эпоксидных модифицированных связующих расплавного типа. Применение новых климатически стойких органопластиков позволит повысить надежность работы авиационной техники при ее базировании в различных районах земного шара.
Работа выполнена при поддержке ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.
- Каблов Е.Н., Старцев О.В. Фундаментальные и прикладные исследования коррозии и старения материалов в климатических условиях (обзор) // Авиационные материалы и технологии. 2015. № 4 (37). С. 38–52. DOI: 10.18577/2071-9140-2015-0-4-38-52.
- Mashinskaya G.P., Perov B.V. Principles of developing organic fibre-reinforced plastics for aircraft engineering // Polymer Matrix Composites: Soviet Advanced Composites Technology. London: Chapman & Hall, 1995. P. 305–425.
- Каблов Е.Н., Старцев О.В., Кротов А.С., Кириллов В.Н. Климатическое старение композиционных материалов авиационного назначения. I. Механизмы старения // Деформация и разрушение материалов. 2010. № 11. С. 19–27.
- Garanina S.D., Shul G.S., Lebedev L.B. et al. Effect of water on the properties of organic plastics // Mechanics of Composite Materials. 1985. Vol. 20. P. 454–457.
- Startsev O.V., Krotov A.S., Mashinskaya G.P. Climatic ageing of organic fiber reinforced plastics: water effect // International Journal of Polymeric Materials. 1997. Vol. 37. P. 161–171.
- Kurzemnieks A.K. Structural deformation properties of organic fibers based on para-polyamides // Mechanics of Composite Materials. 1979. Vol. 15. P. 7–10.
- Vijayan K. Effect of environmental exposure on the aramid fibre Kevlar // Metals Materials and Processes. 2000. Vol. 12. P. 259–268.
- Startseva L.T. Climatic ageing of organic fiber reinforced plastics // Mechanics of Composite Materials. 1984. Vol. 29. P. 620–626.
- Bulmanis V.N., Popov N.S., Starzhenetskaya T.A. et al. Effect of alternating thermocycling and humidity on the strength of wound glass-fiber and organic-fiber plastics // Mechanics of Composite Materials. 1989. Vol. 24. P. 782–789.
- Булманис В.Н., Старцев О.В. Прогнозирование изменения прочности полимерных волокнистых композитов в результате климатического воздействия. Якутск, 1988. 32 с.
- Baker D.J. Ten-year ground exposure of composite materials used on the Bell model 206L helicopter flight service program: NASA Technical Paper 3468, ARL Technical Report 480. Hampton, VA, 1994. 54 p.
- Dexter H.B. Long-term environmental effects and flight service evaluation of composite materials: NASA TM-89067. Hampton, VA, 1987. 188 p.
- Haque A., Copeland C.W., Zadoo D.P., Jeelani S. Hygrothermal influence on the flexural properties of kevlar-graphite/epoxy hybrid composites // Journal of Reinforced Plastics and Composites. 1990. Vol. 9. P. 602–613.
- Ramesh C., Arumugam V., Stanley J., Kumar V. Effects of hydrolytic aging on glass/epoxy, kevlar/epoxy, and hybrid (glass/kevlar/epoxy) composites // International Journal of Engineering Research & Technology (IJERT). 2013. Vol. 2. P. 1589–1596.
- Железина Г.Ф., Войнов С.И., Плетинь П.И., Вешкин Е.А., Сатдинов Р.А. Разработка и производство конструкционных органопластиков для авиационной техники // Известия Самарского научного центра РАН. 2012. Т. 14. № 4. С. 411–416.
- Железина Г.Ф., Гуляев И.Н., Соловьева Н.А. Арамидные органопластики нового поколения для авиационных конструкций // Авиационные материалы и технологии. 2017. № S. С. 368–378. DOI: 10.18577/2071-9140-2017-0-S-368-378.
- Железина Г.Ф., Тихонов И.В., Черных Т.Е., Бова В.Г., Войнов С.И. Арамидные волокна третьего поколения Русар НТ для армирования органотекстолитов авиационного назначения // Пластические массы. 2019. № 3–4. С. 43–47.
- Чайкун А.М., Венедиктова М.А., Смирнов Д.Н., Герасимов Д.М. Исследование влияния атмосферных факторов на основные характеристики герметизирующих материалов авиационного назначения // Труды ВИАМ. 2019. № 2 (74). Ст. 06. URL: http://www.viam-works.ru (дата обращения: 15.12.2023). DOI: 10.18577/2307-6046-2019-0-2-58-67.
- Андреева Н.П., Павлов М.Р., Николаев Е.В., Курносов А.О. Исследование влияния воздействия атмосферных факторов на свойства полимерного конструкционного стеклопластика на цианэфирной основе в естественных условиях холодного, умеренного и тропического климата // Труды ВИАМ. 2019. № 3 (75). Ст. 12. URL: http://www.viam-works.ru (дата обращения: 15.11.2023). DOI: 10.18577/2307-6046-2019-0-3-105-114.
- Каблов Е.Н., Лаптев А.Б., Прокопенко А.Н., Гуляев А.И. Релаксация полимерных композиционных материалов под длительным действием статической нагрузки и климата (обзор). Часть 1. Связующие // Авиационные материалы и технологии. 2021. № 4 (65). Ст. 08. URL: http://www.journal.viam.ru (дата обращения: 15.12.2023). DOI: 10.18577/2713-0193-2021-0-4-70-80.
- Велигодский И.М., Коваль Т.В., Курносов А.О., Мараховский П.С. Исследование климатической стойкости образцов стеклопластика после натурной экспозиции в различных климатических зонах // Труды ВИАМ. 2022. № 11 (117). Ст. 12. URL: http://www.viam-works.ru (дата обращения: 24.11.2023). DOI: 10.18577/2307-6046-2022-0-11-134-148.
- Каблов Е.Н. Материалы нового поколения – основа инноваций, технологического лидерства и национальной безопасности России // Интеллект и технологии. 2016. № 14. С. 16–21.
- Каблов Е.Н. Инновационные разработки ФГУП «ВИАМ» ГНЦ РФ по реализации «Стратегических направлений развития материалов и технологий их переработки на период до 2030 года» // Авиационные материалы и технологии. 2015. № 1 (34). С. 3–33. DOI: 10.18577/2071-9140-2015-0-1-3-33.
- Васильева Е.Д., Васильева А.А., Кычкин А.К. К вопросу о методах исследования воздействия влаги на полимерные композиционные материалы // Материаловедение. Энергетика. 2022. Т. 28. № 1. С. 21–31. DOI: 10.18721/JEST.28102.
- Zhang S., Karbhari V.M., Reynaud D. NOL-ring based evaluation of freeze and freeze-thaw exposure effects on FRP composite colomn wrap systems // Composites. Part B. 2001. Vol. 32. P. 589–598.
- Muralidharan M., Sathishkumar T.P., Rajini N. et al. Evaluation of tensile strength retention and service life prediction of hydrothermal aged balanced orthotropic carbon/glass and kevlar/glass fabric reinforced polymer hybrid composites // Journal of Applied Polymer Science. 2022. Vol. 139. No. 6. P. 51602.
- Agarwal S., Pai Y., Pai D., Mahesha G.T. Assessment of ageing effect on the mechanical and damping characteristics of thin quasi-isotropic hybrid carbon-Kevlar/epoxy intraply composites // Cogent Engineering. 2023. Vol. 10. Art. 223511.
