Предкерамические полимеры для производства керамических изделий путем фотополимеризации в ванне

Часть 1. СПОСОБЫ ПОЛУЧЕНИЯ И СВОЙСТВА
А. В. Бутузов, А. В. Семина
УДК
666.3
DOI
10.18577/2307-6046-2025-0-3-70-88
версия в формате pdf (735.29 КБ)
Цитирование
А. В. Бутузов, А. В. Семина Предкерамические полимеры для производства керамических изделий путем фотополимеризации в ванне. Часть 1. СПОСОБЫ ПОЛУЧЕНИЯ И СВОЙСТВА // Труды ВИАМ. 2025. № 3. DOI: 10.18577/2307-6046-2025-0-3-70-88. URL: https://test.viam.ru/journal/2025/3/7
Ключевые слова
предкерамические полимеры, фотополимеризация в ванне, полиорганосилоксаны, полиорганосилилкарбодиимиды, полиорганокарбосиланы, полиорганосилазаны, керамика на основе полимерных прекурсоров
Аннотация

В первой части обзора рассмотрены основные типы предкерамических кремнийорганических полимеров и типы образующихся в ходе их пиролиза керамических материалов. Проведен анализ научно-технических литературных и патентных источников информации по методам синтеза, химической модификации, физико-химическим свойствам, основным производителям и областям применения кремнийорганических полимеров. Описаны основные структурные факторы предкерамических полимеров, позволяющие варьировать в большом диапазоне весь комплекс физико-химических свойств керамического материала.

Введение

В современном мире керамические материалы приобрели широкое распространение в самых разных областях промышленности, особенно в конструкциях авиационно-космической техники, вследствие высоких термической стойкости и устойчивости к влиянию агрессивных сред, а также превосходным прочностным и электрофизическим свойствам [1, 2]. В настоящее время существует много методов изготовления керамических изделий ‒ например, таких, как литье под давлением, прессование, экструзия и другие. Несмотря на эффективность этих способов, производство конструкций сложной геометрической формы из керамических материалов осложняется необходимостью в дорогостоящих и трудоемких процессах изготовления литьевых форм с заданными геометрическими размерами и необходимой механической обработкой. При этом жесткая механическая обработка может привести к снижению качества изготавливаемого изделия, так как при проведении работ могут появляться сколы или трещины, что обусловлено высокой хрупкостью и низкой трещиностойкостью керамических материалов [3].

В связи с этим внимание исследователей сместилось от традиционных методов получения керамических изделий к использованию методов аддитивного производства [4–6]. Наиболее многообещающим из них является метод фотополимеризации в ванне, который позволяет изготавливать керамические изделия сложной конфигурации с высоким разрешением, а также дает возможность получать совсем небольшие изделия [4]. Кроме того, это один из немногих процессов аддитивного производства, который позволяет производить высокоэффективную керамику, детали с относительной плотностью >99 % [7] и свойствами, сравнимыми со свойствами деталей, полученных традиционными методами [8].

Для получения керамических изделий путем фотополимеризации в ванне обычно используют суспензии или пасты с высоким содержанием керамических частиц (>40 % (объемн.)) [9, 10]. Однако применение данных высоконаполненных керамических суспензий в этом процессе связано с рядом сложностей и недостатков. Так, увеличение количества керамического наполнителя в суспензии приводит к снижению ее текучести, что в свою очередь существенно затрудняет процесс формирования тонкого слоя для проведения фотоотверждения [9]. В то же время размер и форма керамических частиц, а также неоднородность самой суспензии могут существенно ограничивать ее пригодность для изготовления структур с гораздо меньшими размерами элементов, т. е. разрешением печати. Кроме того, значительные отличия в значениях показателей преломления керамического наполнителя и фотоотверждаемой среды приводят к существенному уменьшению глубины отверждения. Данные, а также другие [9–11] технические сложности и недостатки непосредственно связаны с применением керамических частиц в качестве наполнителя в фотоотверждаемых суспензиях. Для решения вышеуказанных проблем многие авторы [9, 11] предлагают использовать в составах фотополимеризуемых композиций жидкие предкерамические полимеры.

В настоящее время исследования 3D-печати с использованием предкерамических полимеров на основе процессов аддитивного производства керамики все еще находятся на начальной стадии изучения [9]. Однако, как можно видеть из данных статистического исследования количества общемировых публикаций, проведенного на основе литературных научно-технических источников мультидисциплинарной платформы Sciencedirect компании Elsevier, интерес исследователей к методам фотополимеризации в ванне с получением керамики на основе предкерамических полимеров за последние 10 лет (2014–2024 гг.) значительно возрос, что подтверждается увеличением количества публикаций в 10 раз со следующими ключевыми маркерами: фотополимеризация в ванне (VP), стереолитография (SLA), цифровая обработка светом (DLP), двухфотонная полимеризация (TPP) ‒ для керамики из предкерамических полимеров (рис. 1).

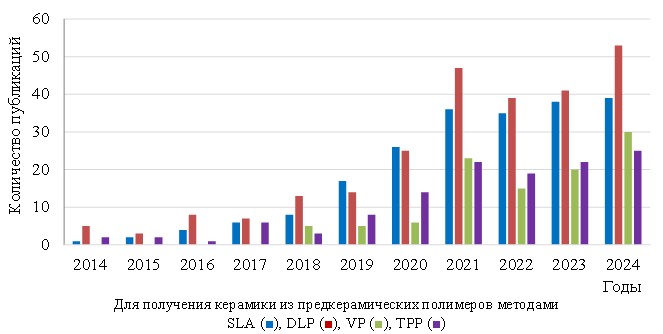

Рис. 1. Распределение научно-технических публикаций с 2014 по 2024 г. по сведениям портала Sciencedirect



В первой части данного обзора подробно рассмотрена информация о наиболее важных типах предкерамических полимеров, применяемых для изготовления керамических материалов на основе полимерных прекурсоров. Описаны распространенные способы синтеза и сферы использования кремнийорганических соединений. Освещены особо значимые структурные факторы, оказывающие влияние на физико-химические свойства получаемой керамики.

Работа выполнена при поддержке ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.



Предкерамические полимеры

Первая работа, посвященная получению керамики из предкерамических полимеров, опубликована еще в 1960 г. [12]. Спустя чуть более десяти лет другими авторами представлены результаты работ по получению Si3N4/SiC и SiC керамических волокон, полученных в результате пиролиза кремнийорганических полимеров и готовых к применению при высоких температурах [13, 14]. С тех пор предкерамические полимеры повсеместно широко используются для получения современных керамических материалов не только бинарного (Si3N4, SiC, SiO2), но и трех-, четырехкомпонентного (SiOC, SiCN, SiBOC, SiBCN, SiAlOC, SiAlCN и др.) составов. Благодаря своим физическим и химическим свойствам предкерамические полимеры стали применяться в нескольких ключевых областях [11], таких как авиация, транспорт, оборона, энергетика, медицина и другие.

В основном в качестве предкерамических полимеров используются кремнийорганические соединения. Основные типы данного класса соединений, а также образующиеся в результате их пиролиза и кристаллизации керамические материалы представлены схемой на рис. 2. В качестве R1, R2, R3, R4 в химических формулах кремнийорганических соединений могут присутствовать различные органические заместители или функциональные группы, от типа которых будут зависеть физико-химические свойства полимеров [15], такие как растворимость, термостойкость, реология, устойчивость к воздействию окружающей среды и другие. В зависимости от типа данных заместителей и функциональных групп также будет определяться такая важная характеристика керамического материала, как наличие свободного углерода в составе основной фазы. Несколькими авторами [16, 17] выдвинуто предположение, что содержание избыточного количества углерода отрицательно сказывается на прочностных свойствах керамического материала и его термоустойчивости, в особенности на стабильности к окислению и кристаллизации. Тем не менее в последние время установлено [18], что при специальных условиях высокое наличие углерода в керамических материалах SiOC и SiCN позволяет повысить стойкость керамики к процессам деструкции и кристаллизации.

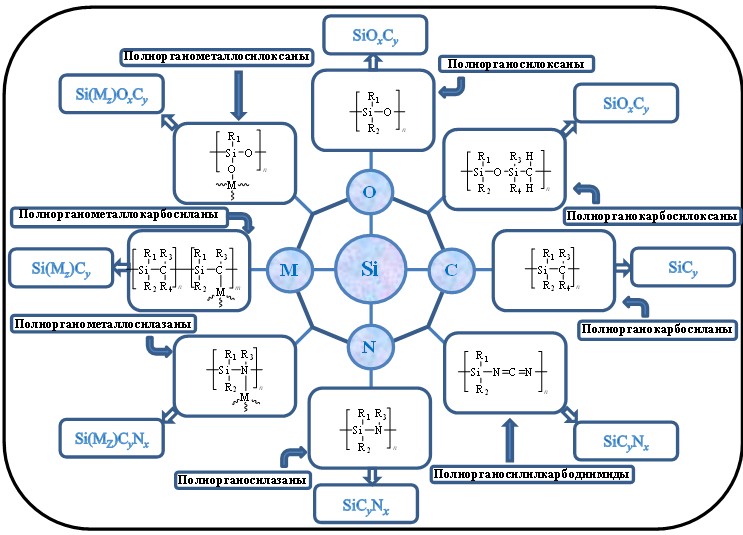

Рис. 2. Схема основных предкерамических полимеров и формирующихся на их основе керамических материалов (M: B, Mo, Zr, Hf, Ti, Al и др.)



Важное значение для проведения эффективного преобразования кремнийорганических соединений в готовую керамику имеют их термостойкость, растворимость, а также реологические свойства расплавов и растворов, зависящие от температуры. Благодаря тому, что кремнийорганические высокомолекулярные соединения в большинстве случаев являются жидкими или твердыми смолами, которые с легкостью способны смешиваться в широком диапазоне концентраций с различными типами растворителей и фоточувствительных мономеров, многими авторами отмечена перспективность их применения в качестве исходных компонентов для переработки в керамические материалы путем фотополимеризации в ванне [9, 11].

Следует отметить, что такие характеристики, как микроструктура, состав, фазовое распределение и количество фаз керамического материла, в значительной степени зависят от молекулярной структуры и типа предкерамических соединений [18]. Таким образом, путем подбора требуемого состава и молекулярной структуры предкерамического полимера можно варьировать в большом диапазоне полный комплекс химических и физических свойств керамического материала. В связи с этим синтез кремнийорганических предкерамических полимеров является первой из ключевых задач при исследовательских разработках керамических материалов из предкерамических полимерных прекурсоров.

Особо важным фактором для керамообразующих полимеров-прекурсоров является природа функциональной группы, которая определяет способность любых предкерамических полимеров к фотополимеризации. Наиболее часто используемые для фотополимеризации в ванне кремнийорганические соединения имеют такие фотореактивные функциональные группы, как винильная, аллильная, акрилатная, метакрилатная, эпоксидная и др. Более подробное описание механизмов фотополимеризации, способов синтеза фотоотверждаемых предкерамических полимеров, модификации коммерческих кремнийорганических полимеров с целью прививки фотореактивных функциональных групп и способов получения фотоотверждаемых полимерных композиций будет представлено во второй части обзора.



Полиорганосилоксаны

Полиорганосилоксаны – это гетероцепные высокомолекулярные соединения, главные цепи макромолекул которых состоят из чередующихся группировок атомов кислорода и кремния (силоксановой связи Si–O–Si) с органическими радикалами или функциональными группами у атома кремния (–R) [19]. Номенклатура предложенных на рынке полиорганосилоксанов достаточно широкая, что обусловлено их низкой стоимостью, а также комплексом высоких химических, теплофизических и диэлектрических свойств. Изменение структуры силоксанового каркаса, строения органических заместителей, а также природы концевых функциональных групп предоставляет возможность получения полиорганосилоксанов с необходимыми особенностями свойств, что позволяет удовлетворять сложные требования различных отраслей техники [20]. Так, полиорганосилоксаны часто применяются в качестве гидрофобизирующих жидкостей, масел, лаков, герметиков, резин, высокотемпературных клеев, связующих для полимерных композиционных материалов на основе стеклотканей, а также предкерамических полимеров в таких отраслях, как самолетостроение, авиакосмическая техника, приборостроение, медицина и т. д. [20–22]. Наиболее известными производителями полиорганосилоксанов являются АО «ГНИИХТЭОС» (Россия), ООО «Химпродукт» (Россия) и иностранные организации Momentive Performance Products (США), Gelest (США), Kaneka Corp. (Япония), Shin-Etsu Chemical Co Ltd (Япония), Dow Corning Corp. (США), Wacker Chemie AG (Германия), Elkem Silicones (Норвегия) и другие. [23].

Существует множество разнообразных методов синтеза полиорганосилоксанов (рис. 3) ‒ например, таких, как полимеризация органоциклосилоксанов (1) [24], гетерофункциональная конденсация функциональных силанов (2) [19], ацидогидролитическая поликонденсация (3) [25], взаимодействие органохлорсиланов с диметилсульфоксидом (ДМСО) (4) [19] и другие.

Однако основным и наиболее изученным методом получения полиорганосилоксанов является гидролитическая поликонденсация (ГПК) органо(хлор-, ацилокси-, алкокси-)силанов [19, 20, 26, 27]. Гидролитическая поликонденсация функциональных органосиланов относится к классу поликонденсационных процессов, в которых образование реакционных центров происходит insitu. Общеизвестно, что такие типы мономеров, как органохлорсиланы, органоацилоксисиланы, органоалкоксисиланы представляют собой химические соединения со скрытой функциональностью, гидролиз функциональных групп которых приводит к образованию молекул, имеющих два типа реакционных центров –Y (–Cl, –OCORʹ, –ORʹ) и –OH ((5) и (6)). Вследствие взаимодействия этих реакционных центров происходит образование силоксановой связи по следующим направлениям (рис. 4): путем гомофункциональной (8)–(10) и гетерофункциональной конденсации (7) и (13)–(15) продуктов гидролиза RpSiY4‒p‒k(OH)k[20]. При этом также возможно прохождение обменных реакций (11), (12) и (16) между гидрокси- и
Y-содержащими интермедиатами, а также реакции внутримолекулярной гетеро- и гомофункциональной конденсации (циклизации) ((17) и (18)).

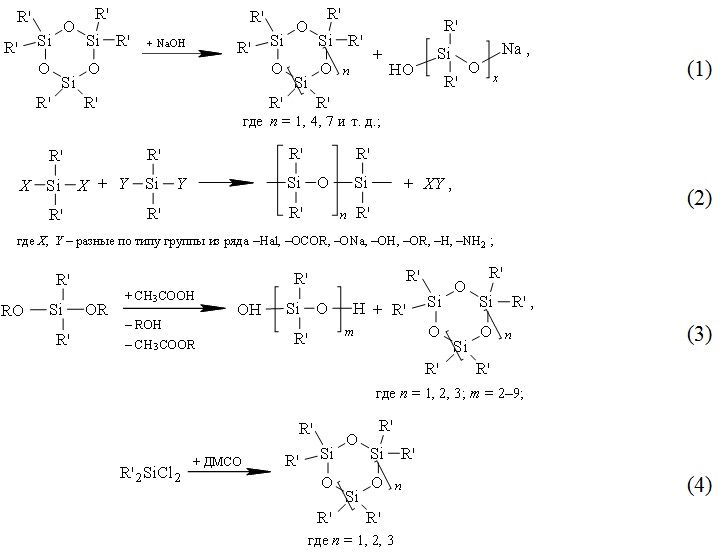

Рис. 3. Схемы синтеза полиорганосилоксанов

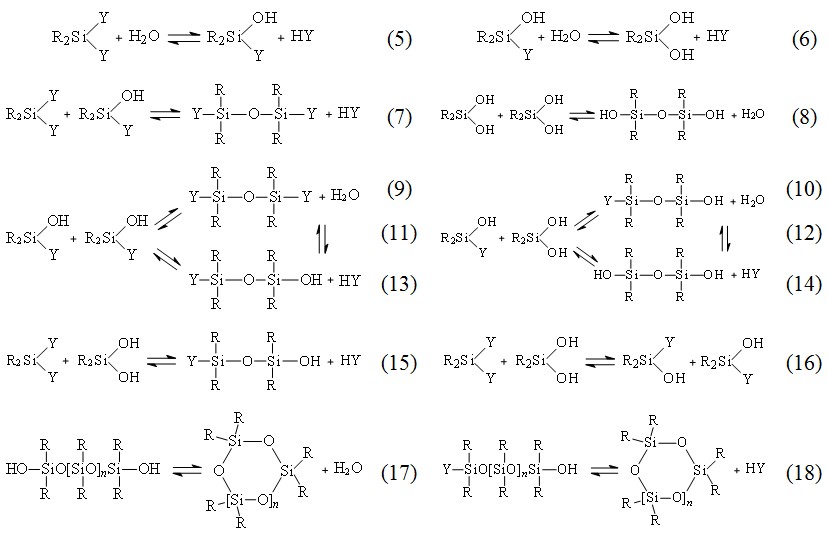

Рис. 4. Схема основных реакций гидролитической поликонденсации функциональных органосиланов

Следует отметить, что в случае проведения ГПК органоалкоксисиланов для прохождения реакций гидролиза и поликонденсации требуется дополнительное введение катализатора, концентрация и тип которого будут существенным образом влиять на длительность проведения процесса и конечный состав продуктов реакций. В случае же использования органохлорсиланов или органоацилоксисисиланов для проведения ГПК дополнительно введение катализатора не требуется благодаря их высокой реакционной способности, а также выделяющимся в результате химических реакций кислотам, которые выступают в качестве катализатора [24].

Структура полученных полиорганосилоксанов, в зависимости от методов, условий синтеза, функциональности исходных мономеров, а также их реакционной способности, может быть разной (рис. 5): линейной (19), циклической (20), спироциклической (21), циклолинейной (22), разветвленной (23), лестничной (24), полиэдрической (25) либо сочетанием тех и других структур [28].

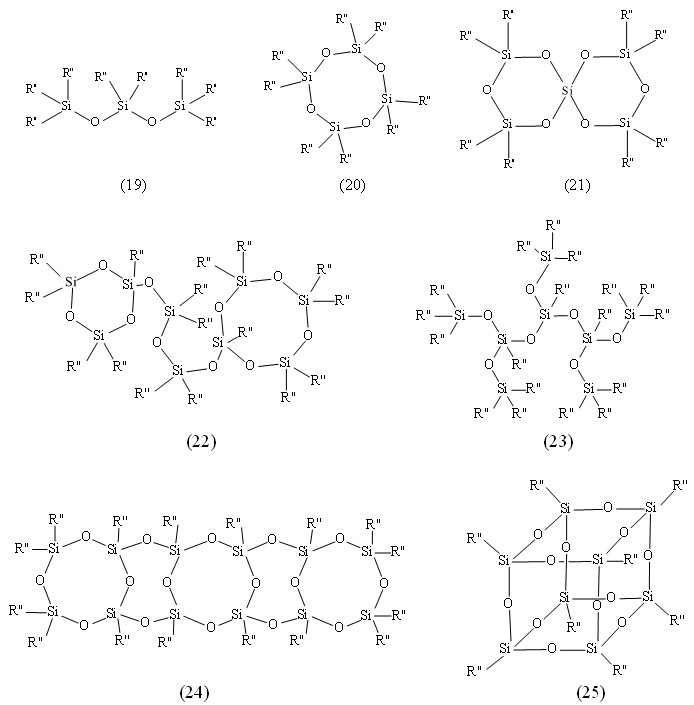

Рис. 5. Структуры полиорганосилоксанов

где R'': –H, –CH3, –C2H5, –C3H7, –C6H5, –Cl, –OCOCH3, –OCH3, –OH и др.

Полиорганосилоксаны, полученные путем ГПК смесей мономеров, имеющих среднюю функциональность >2, представляют собой сложные, трехмерные макромолекулы со значительной долей циклических и сильно разветвленных циклических фрагментов. Для более удобного описания таких полиорганосилоксанов обычно используют обозначения (рис. 6), принятые впервые в компании General Electric [29].

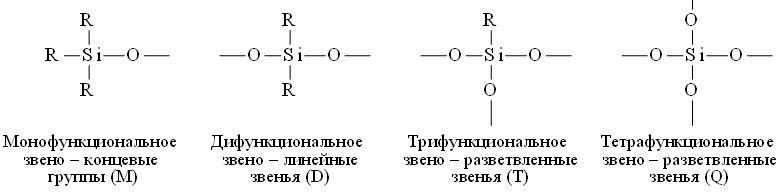

Рис. 6. Основные обозначения полиорганосилоксановых структурных звеньев



Важными структурными факторами, оказывающими влияние на свойства полиорганосилоксанов [23] и произведенной в результате их пиролиза керамики SiOC, являются: соотношение органических заместителей к атомам кремния (R/Si), тип органических заместителей у атома кремния (R), молекулярная масса, а также наличие и природа функциональных групп полиорганосилоксана.

Общеизвестно, что более сшитые структуры полиорганосилоксанов позволяют получать керамические материалы SiOC с более высоким выходом керамики [30]. Снижение соотношения R/Si в синтезируемом полиорганосилоксане (при условии высокой конверсии по функциональным группам) приводит к увеличению числа связей ≡Si–O–Si≡ в молекулах, что характеризует их структуру, как более сшитую. Однако с увеличением количества таких сшивок меняется молекулярная масса, структура и особенно реологические свойства полимера (от вязких жидкостей ‒ к твердым смолам), что более важно для аддитивного производства. Как правило, наиболее выпускаемые промышленностью кремнийорганические смолы характеризуются соотношением R/Si, равным от 1,0 до 1,7 [28]. Тип органических радикалов у атома кремния в первую очередь будет определять такую важную характеристику керамического материала, как наличие свободного углерода в составе основной фазы. Таким образом, в зависимости от условий проведения пиролиза, увеличение размера органического радикала у атома кремния будет обуславливать снижение выхода керамического пиролитического остатка и увеличение количества свободного углерода.

Гидролитическая поликонденсация органоалкоксисиланов c алкоксидами других металлов позволяет вводить дополнительные элементы (Al, B, Zr, Ti) в структуру полиорганосилоксанов [31]. Данный метод позволяет синтезировать или модифицировать кремнийорганический полимер для изготовления керамики со структурными фазами, такими как SiCNO, SiBCN, SiBCO, SiAlCN и SiAlCO.



Полиорганокарбосиланы

Полиорганокарбосиланы – это гетероцепные высокомолекулярные соединения, главные цепи макромолекул которых состоят из чередующихся ≡Si–C≡ звеньев. Как правило, учеными приводится их упрощенная обобщенная структурная формула (рис. 7), но в действительности полиорганокарбосиланы характеризуются сложной структурой, состоящей из линейных, высокоразветвленных, полициклических и других участков, а также имеющей в своей основной цепи, наряду со звеньями Si–C, звенья Si–Si [15, 18, 32].

Типичная структура полиорганокарбосилана со значительно разветвленными линейно-циклическими молекулами с большим количеством перекрестных связей и активных боковых звеньев представлена на рис. 8.



Рис. 7. Общая структурная формула полиорганокарбосилана

где R1, R2, R3, R4: –CH3, –C2H5, –C3H7, –C4H9, –C6H5, –H и другие;(C)n: (–CH2–), –CH2–CH2–, (–CH2–)n (где n > 3), –CH=, –CH=CH–,арилены, ксилилены и другие

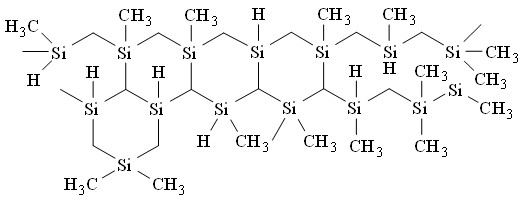

Рис. 8. Структура полиорганокарбосилана

В качестве основных методов их синтеза можно выделить (рис. 9): термическое разложение с последующей перегруппировкой полиорганосиланов при температурах 350–470 °С при повышенном или атмосферном давлении (26) [33, 34], полимеризация циклических карбосиланов (27) [18], гидросилилирование органосиланов (28) [15] и другие.

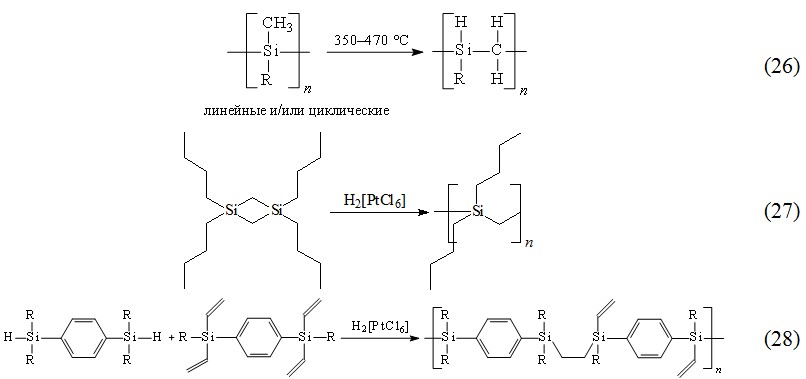

Рис. 9. Методы получения полиорганокарбосиланов



В настоящее время полиорганокарбосиланы широко применяются для производства электро- и фотопроводников, фоторезисторов, нелинейных оптических материалов, а также для прекерамических прекурсоров при получении SiC-волокон, порошков, усов, композитов и наноматериалов [35, 36]. Наибольшее распространение среди поликарбосиланов нашли полисилметилены [32], в которых в качестве мостиков присутствуют метиленовые группы. При их термическом разложении происходит образование состава SiC-керамики, наиболее близкого к стехиометрическому. При этом боковые метильные заместители предоставляют избыточный углерод, больше половины которого удаляется при термическом разложении и не входит в состав конечного керамического материала.

При разработке новых типов поликарбосиланов, предназначенных для высокотемпературных композиционных материалов, предложено модифицировать поликарбоксисилановую матрицу путем введения в нее различных элементов. Так, с конца 1990-х гг. проводились исследования [32, 37–39] с целью изготовления бескислородных кремнийорганических олигомеров, содержащих наночастицы соединений тугоплавких металлов (Al, Hf, Mo, Zr, Ti). Обнаружено, что при пиролизе металлополикарбосиланов эти металлы превращаются в наноразмерные частицы силицидов, нитридов и карбидов, которые оказывают стабилизирующее действие на структуру керамического материала, удерживая ее на наноразмерном уровне вплоть до температур 1600–1700 °С.



Полиорганосилазаны

Полиорганосилазаны – это гетероцепные высокомолекулярные соединения, главные цепи макромолекул которых состоят из повторяющихся группировок атомов кремния и азота (силазановой связи ≡Si–N–Si≡), при этом у атома кремния в качестве заместителей, как правило, имеются органические радикалы, а атом азота имеет чаще всего атом водорода или также органический радикал [24]. В последнее время описаны многие полиорганосилазаны различной структуры, преимущественно содержащие в полимерных цепях циклические фрагменты, некоторые из них производятся в промышленном и опытно-промышленном масштабе и находят практическое применение благодаря комплексу ценных свойств [40]. Полиорганосилазаны ‒ это превосходные пленкообразующие соединения, необходимые для создания защитных покрытий, за счет своей высокой стойкости к окислению и коррозии, высокой твердости, гидрофильности, теплостойкости, прозрачности и устойчивости к ультрафиолетовому излучению, а также устойчивости к атмосферным воздействиям. Благодаря высокой степени адгезии к широкому спектру различных материалов (таких как металлы, графит, стекло, древесина, композиционные и керамические материалы) они успешно применяются в качестве прозрачных термостойких, антипригарных, антинакипных, защитных/антикоррозионных, антивандальных (антиграффити), антибликовых, автомобильных покрытий и прочих. Полиорганосилазаны также широко внедряются в промышленность в качестве связующих для изготовления полимерных композиционных материалов, отверждающих добавок для эпоксидных и эпоксидно-кремнийорганических олигомеров, высокотермостойких клеев, модификаторов кабельных резин, гидрофобизирующих жидкостей, а также предкерамических полимеров для получения высокотемпературостойких керамических материалов из карбонитрида кремния и др. [15, 18, 41]. Наиболее всемирно известными разработчиками и изготовителями полиорганосилазанов являются АО «ГНИИХТЭОС» (Россия) и иностранные организации Merck KGaA (Германия), Kion Corp. (США), IOTA Silicone Oil Co Ltd (Китай), Clariant (Швейцария), DNF Co Ltd (Корея) и другие, в производственный ассортимент которых входят полиорганосилазаны таких марок, как «Полисил-01», «Полисил-04», «Гидросил-01», Durazane 2200, Durazane 1066, Polysilazane HTT 1800, DFC-02A, DHC-18A, Ceraset Polysilazane 20, Organic Polysilazane IOTA 9150A, Organic Polyborosilazane IOTA 9120 и др.

Один из основных методов синтеза полиорганосилазанов основан на прохождении реакций аммонолиза или аминолиза органохлорсиланов (29) ‒ впервые предложен авторами работы [42] в 1964 г. Однако при проведении процесса в основном образуются низкомолекулярные органоаминосиланы и олигоорганосилазаны, которые являются достаточно летучими соединениями, что мешает использовать их в качестве предкерамических полимеров [18, 24]. Поэтому эти соединения используются в качестве мономеров, из которых могут получаться соответствующие высокомолекулярные полиорганосилазаны на основе реакций каталитической поликонденсации олигоорганоциклосилазанов (29) и термической конденсации органоаминосиланов (30), представленных на рис. 10. Следует отметить, что при синтезе линейных полиорганосилазанов возникает ряд трудностей в связи с тем, что у этого класса соединений повышенная (по сравнению с такими соединениями, как полиорганосилоксаны) склонность к циклизации [24].

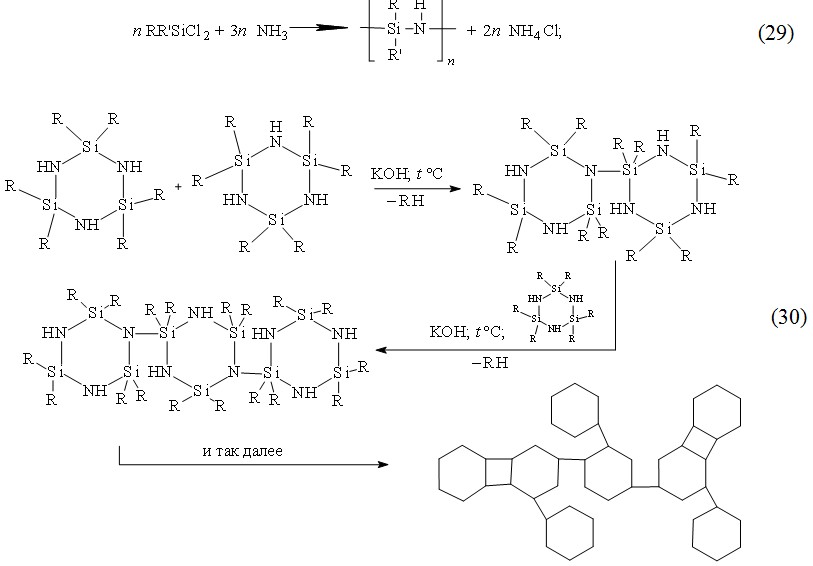

Рис. 10. Способы получения полиорганосилазанов



Термическая конденсация органоаминосиланов (31), содержащих три или более аминогрупп, сопровождается активной циклизацией и приводит к образованию термореактивных полимеров, способных отверждаться при нагревании, и циклических продуктов пространственной структуры (рис. 11).

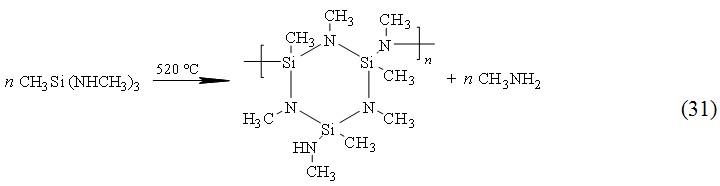

Рис. 11. Схема синтеза полиорганосилазана путем термической конденсации органоаминосиланов

Реакция термической конденсации органоаминосиланов имеет место при получении полиорганосилазановых высокомолекулярных соединений на основе органохлорсиланов с функциональностью >2. Например, для получения полиорганосилазанового лака осуществляют реакцию соаммонолиза ди- и трифункциональных органохлорсиланов (32) в органическом растворителе с последующей термической конденсацией продуктов соаммонолиза в процессе концентрирования раствора при отгонке растворителя (рис. 12). Полученный в ходе синтеза полимер имеет разветвленную структуру, содержащую значительное количество шести- и восьмичленных циклических фрагментов.



nRSiCl3 + mRʹ2SiCl2 + NH3 → [RSi(NH)1,5]n[Rʹ2SiNH]m + NH4Cl, (32)где R: –CH3, –C2H5, –C6H5; Rʹ: –CH3
Рис. 12. Схема синтеза полиорганосилазана путем соаммонолиза ди- и трифункционального органохлорсиланов

Общеизвестно, что высокий выход SiCN-керамических материалов на основе полимерных прекурсоров обуславливается большими значениями молекулярной массы полиорганосилазанов [18]. Поэтому с целью получения высокомолекулярных полиорганосилазанов с высокой сшивкой макромолекул полимера предложены несколько методов их получения. Одна из таких методик получения (рис. 13), представленная авторами работы [43] в 1997 г., заключалась в применении гидрида калия в качестве катализатора основного типа для проведения реакции дегидрирования между ≡Si–H и =N–H (33).

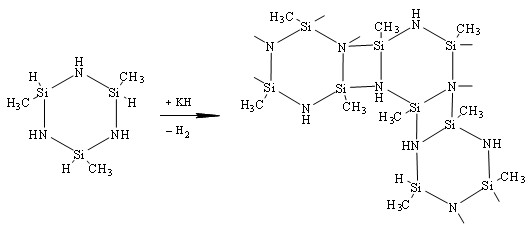

Рис. 13. Схема синтеза полиорганосилазана путем реакций дегидрирования органоциклосилазана





(33)





Большой интерес вызывают полиорганосилазаны, у которых в главной цепи имеются атомы других элементов, поскольку известно, что комплекс свойств полученных на их основе керамических материалов весьма существенно превосходит свойства нитридной и карбидной керамик, полученных на основе предкерамических полимеров, не содержащих в своей структуре металлов [44]. Так, авторами работы [45] изучен процесс пиролиза синтезированных полиорганометаллосилазанов, содержащих атомы Ti и Zr. Обнаружено, что атомы титана в составе полиорганосилазановой цепи порождают ускорение процесса термодеструкции, а также содействуют более полному удалению углерода и водорода. При наличии атомов циркония в предкерамическом полимерном прекурсоре при термодеструкции совместно с оксидизацией и нитридизацией происходят процессы карбидизации.

Полиорганосилилкарбодиимиды

Полиорганосилилкарбодиимиды – это гетероцепные высокомолекулярные соединения, главные цепи макромолекул которых состоят из повторяющихся звеньев–Si–N=C=N–. По сравнению с полиорганосилазанами они представляют собой класс более термоустойчивых кремнийорганических соединений, из которых можно изготавливать трехкомпонентные керамические составы SiCN [15, 18]. Благодаря строению основной цепи полиорганосилилкарбодиимидов соотношение N/Si в их молекулах приближено к 2, что позволяет изготавливать обогащенные азотом керамические материалы в результате процесса пиролиза как в среде аммиака, так и в инертной атмосфере. С самыми первыми работами (с начала 1960-х гг.), посвященными получению силилкарбодиимидов, можно подробно ознакомиться в обзорной статье [46].

В настоящее время многие исследования [47–49] показали, что для проведения синтеза полиорганосилилкарбодиимидов (рис. 14) в качестве наиболее подходящего исходного сырья выступает N,Nʹ-бис(триметилсилил)карбодиимид. Его синтез обычно осуществляется по реакции взаимодействия гексаметилдисилазана с цианогуанидином (34).



H2NC(NH)2CN + 2(CH3)3SiNHSi(CH3)3 → 2(CH3)3SiNCNSi(CH3)3 + 2NH3↑       (34)

Рис. 14. Схема синтеза N,Nʹ-бис(триметилсилил)карбодиимида

Полиорганосилилкарбодиимиды синтезируют по реакции поликонденсации органохлорсиланов с N,Nʹ-бис(триметилсилил)карбодиимидом (35) при температурах 20–230 °С (рис. 15) [47–49]. При этом установлено, что поликонденсацию нельзя проводить очень быстро, особенно на начальных стадиях, а следует достаточно медленно осуществлять нагрев и отбор выделяющегося триметилхлорсилана. Недостатки данного метода синтеза проявляются в необходимости избавления от концевых функциональных групп (атомов хлора) в уже синтезированном полиорганосилилкарбодиимиде, а также в применении весьма токсичных органохлорсиланов. Недостаточно полное устранение атомов хлора при проведении процесса обуславливает гидролитическую нестабильность продуктов реакций поликонденсации [47].



RxSiCl4‒x + (CH3)3SiN=C=NSi(CH3)3 → [RxSi(NCN)(4‒x)/2]n + (CH3)3SiCl, (35) где R: –Cl, –CH3, –C2H5, –C3H7, –C4H9, –C6H5 и другие; n= 2–4
Рис. 15. Схема синтеза полисилилкарбодиимида по реакции конденсации органохлорсиланов с N,Nʹ-бис(триметилсилил)карбодиимидом

В работах [48, 50] показано, что можно обойтись без применения органохлорсиланов, а вместо них использовать органосиланы с алкоксильными и ацилоксильными функциональными группами, представляющими собой соединения RnSi(ORʹ)4–n и RnSi(OC(O)CH3)4–n,где n = 2–4; R: –CH3, –C6H5, CH2CH2CF3; Rʹ: –OCH3, –OC2H5. Оказалось, что взаимодействие N,Nʹ-бис(триметилсилил)карбодиимида с органоалкоксисиланами (36) и органоацилоксисиланами (37) проходит достаточно легко (рис. 16).

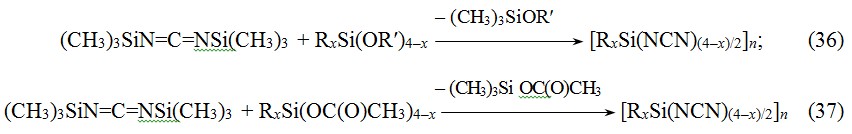

Рис. 16. Схемы синтеза полисилилкарбодиимида путем реакций конденсации функциональных органосиланов с N,Nʹ-бис(триметилсилил)карбодиимидом

О завершении прохождения реакций синтеза полиорганосилилкарбодиимидов судили по окончании выделения соответствующих побочных продуктов, таких как триметилалкоксисилан или триметилацилоксисилан. В полученном полимере атомы хлора отсутствовали, а в качестве концевых групп (в зависимости от соотношения исходных реагентов) присутствовали триметилсилильные или алкильные группы.



Заключения

Среди существующих технологий аддитивного производства одной из наиболее широко используемых является фотополимеризация в ванне благодаря простоте изготовления керамических изделий, имеющих сложные геометрические очертания и высокое разрешение. Применение предкерамических полимеров позволяет устранить ряд технических сложностей и недостатков традиционных методов аддитивного производства керамических материалов, непосредственно связанных с применением керамических частиц в составах фотоотверждаемых композиций. Отмечена перспективность применения кремнийорганических полимеров в качестве исходного сырья для изготовления керамических материалов путем фотополимеризации в ванне благодаря таким их особенностям, как высокий выход керамики; возможность синтеза полимеров, содержащих в своей структуре фотоотверждаемые группы; возможность модификации полимеров фотоотверждаемыми группами и введением дополнительных элементов, а также способность легко смешиваться с различными типами растворителей и фоточувствительных мономеров.

В первой части обзора представлены и рассмотрены основные типы предкерамических кремнийорганических полимерных прекурсоров и керамических материалов, образующихся при их пиролизе. Анализ научно-технических литературных и патентных источников позволил выявить большое разнообразие кремнийорганических предкерамических полимеров, которые можно синтезировать или модифицировать для применения в методах фотополимеризации.
