Исследование состава и структуры теплоизоляционного покрытия на основе полимерной матрицы и полых микроспер

А. С. Беспалов, И. Э. Салимов, С. Л. Лонский, Е. В. Куршев, С. А. Пономаренко
УДК
66.045.3
DOI
10.18577/2307-6046-2026-0-1-174-185
версия в формате pdf (1.36 МБ)
Цитирование
А. С. Беспалов, И. Э. Салимов, С. Л. Лонский, Е. В. Куршев, С. А. Пономаренко Исследование состава и структуры теплоизоляционного покрытия на основе полимерной матрицы и полых микроспер // Труды ВИАМ. 2026. № 1. DOI: 10.18577/2307-6046-2026-0-1-174-185. URL: https://test.viam.ru/journal/2026/1/13
Ключевые слова
тонкопленочная теплоизоляция, жидкая теплоизоляция, теплоизоляционное покрытие, микросферы, пиролитическая газовая хромато-масс-спектрометрия
Аннотация

Рассмотрены жидкие теплоизоляционные составы на основе полимерной матрицы и газонаполненных или вакуумированных микросфер, показаны основные перспективы и области применения тонкопленочных теплоизоляционных материалов, получаемых из данных жидких составов. Исследована микроструктура и проведен рентгеноспектральный анализ типичного тонкопленочного теплоизоляционного покрытия и микросфер, входящих в его состав. Методом пиролитической газовой хромато-масс-спектрометрии исследован состав полимерной матрицы материала, а методом рентгеновской дифракции изучена структура микросфер.

Введение

Одной из важнейших приоритетных задач энергетической программы Российской Федерации является повышение энергосбережения в строительной, машиностроительной, судостроительной и других отраслях промышленности [1]. В большинстве случаев в качестве теплоизоляционных материалов применяются относительно недорогие и выпускающиеся в промышленных масштабах легковесные материалы на основе минеральных волокон (базальтовые, стеклянные, алюмокремнеземные и др.) и органического связующего (например, на основе фенолформальдегидных смол). Применение данного класса материалов диктуется, как правило, требованием к огнестойкости, т. е. способности выдерживать воздействие пламени с температурой от 700 до 1200 °С [2–9]. Для эффективного энергосбережения толщина волокнистых теплоизоляционных материалов может составлять от нескольких миллиметров до десяти сантиметров и более в различных ситуациях. Одним из главных недостатков таких волокнистых материалов является их высокая гидрофильность, характерная для оксидных волокон, обычно сопровождающаяся изменением физико-механических характеристик материалов в процессе эксплуатации, вследствие чего необходима дополнительная обработка гидрофобными составами для снижения их влаго- и водопоглощения [10–13].

В последние десятилетия во многих странах ведутся разработки и исследования свойств тонкопленочных теплозащитных покрытий, представляющих собой компаунд на основе органических соединений (например, акриловых и других типов сополимеров) с добавлением газонаполненных или вакуумированных микросфер (керамических, стеклянных, алюмосиликатных и др.) с характерным диаметром от 10 до 100 мкм. Данные покрытия называются тонкопленочными из-за толщины их слоя на защищаемой поверхности, составляющей от 0,5 до 3 мм, а наносить их возможно, например, с помощью аппаратов безвоздушного напыления высокого давления. Такие покрытия могут применяться на наружных и внутренних поверхностях стен или покрытий зданий, трубопроводов, паропроводов, воздуховодов и других объектов, подверженных негативному влиянию климатических факторов или температурного воздействия [14].

Жидкие теплоизолирующие составы представляют собой суспензию, в которой микросферы находятся во взвешенном состоянии в растворе полимерного связующего, состоящего, как правило, из пленкообразующей водной эмульсии акрилата, стирол-акрилата, бутилакрилата, глицидилметакрилата и др. Использование стирола придает покрытию водостойкость и повышает стойкость к кислотам. Использование бутилакрилата повышает светостойкость покрытия и замедляет процесс старения. Особенностью глицидилметакрилата является его двойная функциональность за счет метакриловой и эпоксидной групп, что дает возможность сочетать химические свойства акрилатов и эпоксидсодержащих соединений [15]. Помимо этого, данные жидкие покрытия содержат функциональные добавки ‒ пеногасители, коалесценты, диспергаторы, ингибиторы, антисептики, биозащитные добавки и др. Технология получения жидких теплоизолирующих составов в основном представляет собой многократное длительное механическое перемешивание твердой и жидкой фракций до гомогенного состояния, однако срок годности их крайне невысок вследствие расслоения, а также неоднородности состава ввиду коагуляции микросфер и осаждения в виде осадка части микросфер, разрушенных при механическом воздействии.



Материалы и методы

Объектом исследования является образец типичного тонкопленочного теплоизоляционного покрытия.

Методами микроструктурного и рентгеноспектрального микроанализа проведены исследования внешней и торцевой поверхностей образца теплоизоляционного покрытия. Для исследования торца образца производили срез торцевой поверхности. Для снятия электрических зарядов при исследовании образцов диэлектриков в сканирующем электронном микроскопе, их поверхности металлизировали в вакуумной установке магнетронного распыления [16–21]. Микроструктуру образца изучали на сканирующем электронном микроскопе в режиме вторичных электронов при увеличениях от ×200 до ×6000.

Макроструктуру образца тонкопленочного теплоизоляционного покрытия и зольного остатка после высокотемпературной термообработки образца исследовали на оптическом микроскопе при увеличениях от ×2,5 до ×10. Для исследования поверхности торца образца осуществляли срез торцевой поверхности, изготовленный таким образом образец продували сжатым воздухом.

Методом пиролитической газовой хромато-масс-спектрометрии анализировали образец тонкопленочного теплоизоляционного покрытия путем проведения пиролиза образца в инертной атмосфере гелия при 700 °C и разделения выделяющихся соединений на капиллярной колонке для газовой хроматографии. С использованием библиотеки масс-спектров осуществляли идентификацию соединений на пирограмме путем поиска соединений-аналогов с наиболее похожими масс-спектрами и со структурами, наиболее близко соответствующими предполагаемой структуре продуктов пиролиза полимерной матрицы образца [22–26].

Содержание дисперсных наполнителей в образце определяли взвешиванием зольного остатка после высокотемпературной обработки образца тонкопленочного теплоизоляционного покрытия в окислительной атмосфере при температуре 800 °C.

Рентгенофазовый анализ образца тонкопленочного теплоизоляционного покрытия и зольного остатка после обжига при 800 °С проводили на рентгеновском дифрактометре в монохроматическом Cu Kα-излучении в геометрии Брэгга–Брентано при комнатной температуре в диапазоне брэгговских углов 2θ = 2–80 градусов с шагом 0,05 градуса при экспозиции 2 с. Расшифровка дифрактограмм проведена с применением специализированной программы и структурной базы данных.

Работа выполнена с использованием оборудования ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.



Результаты и обсуждение

Образец тонкопленочного теплоизоляционного покрытия органолептически является пластичным, упругим материалом. На микрофотографиях оптической микроскопии (рис. 1) видно, что материал представляет собой трехслойную композицию со средним значением толщины 1,6±0,1 мм. Все слои ‒ это пористый материал с дискретными включениями сферической и сложной формы.

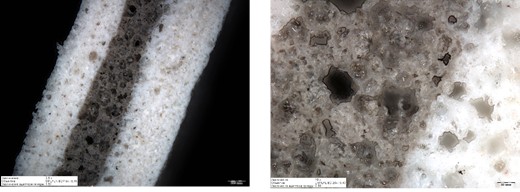

Рис. 1. Микрофотографии (оптическая микроскопия) образца тонкопленочного теплоизоляционного покрытия

Результат анализа образца тонкопленочного теплоизоляционного покрытия методом пиролитической газовой хромато-масс-спектрометрии представлен на пирограмме (рис. 2).

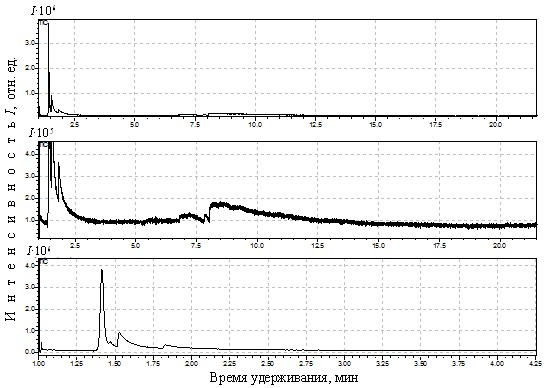

Рис. 2. Пирограмма образца массы белого цвета, полученная методом пиролитической газовой хромато-масс-спектрометрии, приведенная в различных масштабах



Видно, что на пирограмме присутствуют несколько пиков, предположительно относящихся к угарному газу (CO, время удерживания tR = 1,41 мин), углекислому газу (CO2, tR = 1,41 мин, наиболее интенсивный пик), этилену (C2H4, tR = 1,42 мин), пропилену (C3H6, tR = 1,47 мин), бутилену (C4H8, tR = 1,53 мин), воде (H2O, tR = 1,83 мин), толуолу (C7H8, tR = 6,8–7,6 мин) и стиролу (C8H10, tR = 8,1–13 мин).

Сопоставление интенсивности пиков этилена (оценивали по интенсивности полос поглощения при m/z = 26/27, где m ‒ масса; z ‒ заряд), пропилена и бутилена показывает, что при пиролизе образца преимущественно выделяются бутилен (больше всего) и этилен. При внимательном рассмотрении на пирограмме можно также заметить присутствие следовых количеств бутанола (C4H9OH, tR = 8,5–9,0 мин) и бутилакрилата (C2H3COOC4H9, tR = 13,2–14,0 мин).

Исходя из структур, выделяющихся при пиролизе соединений, можно предположить, что полимерная матрица образца представляет собой сополимер бутадиена и стирола (менее вероятно) или, с учетом присутствия в составе пиролизата следовых количеств бутанола и бутилакрилата, сополимер стирола и бутилакрилата (более вероятно). Белый цвет исследуемого образца и присутствие мелкодисперсных частиц серо-черного цвета в остатке образца после проведения пиролиза, в сочетании с присутствием в составе пиролизата воды и углекислого газа, позволяет также предположить присутствие в составе образца наполнителей, выделяющих эти соединения при разложении, ‒ например, гидроксида алюминия и/или карбоната кальция.

Для оценки возможного присутствия неотвержденных (не полностью отвержденных) компонентов также дополнительно проводили анализ образца тонкопленочного теплоизоляционного покрытия методом гель-проникающей хроматографии. На рис. 3 показана хроматограмма экстракта образца (растворяется не полностью), в качестве подвижной фазы использовали диоксан. Видно, что на хроматограмме присутствует полимерная фракция, характеризующаяся также заметным (относительно малоинтенсивным) поглощением в ультрафиолетовой области. Частичная растворимость образца (в сочетании с высокой долей нерастворимой фракции и ее желеобразным характером) предположительно свидетельствует о заметной степени его сшивки.

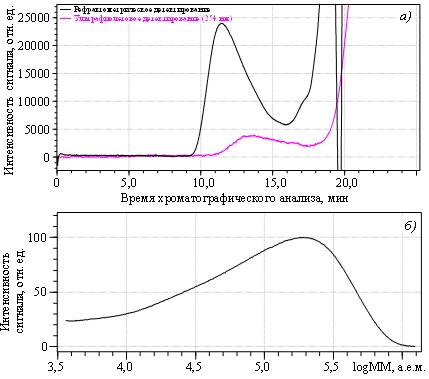

Рис. 3. Хроматограмма образца экстракта покрытия (а), полученная методом гель-проникающей хроматографии (при рефрактометрическом и ультрафиолетовом детектировании), и рассчитанное по результатам анализа (б) молекулярно-массовое распределение экстрагируемой полимерной основы образца при рефрактометрическом детектировании (калибровку системы проводили по полистирольным стандартам молекулярной массы (ММ))



Таким образом, по результатам исследования химического состава образца методами пиролитической газовой хромато-масс-спектрометрии и гель-проникающей хроматографии можно предположить, что полимерная матрица образца является сополимером стирола и бутилакрилата, а сам образец (также предположительно) содержит наполнитель (например, гидроксид алюминия и/или карбонат кальция) и характеризуется не полностью сшитым характером полимерной матрицы.

Результаты микроструктурного и рентгеноспектрального микроанализа тонкопленочного теплоизоляционного покрытия приведены на рис. 4–7.

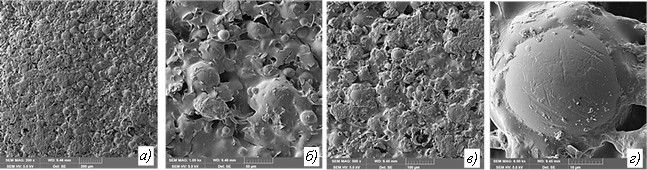

Рис. 4. Микроструктура (а – ×200; б – ×500; в – ×1000; г – ×6000) внешней поверхности образца тонкопленочного теплоизоляционного покрытия

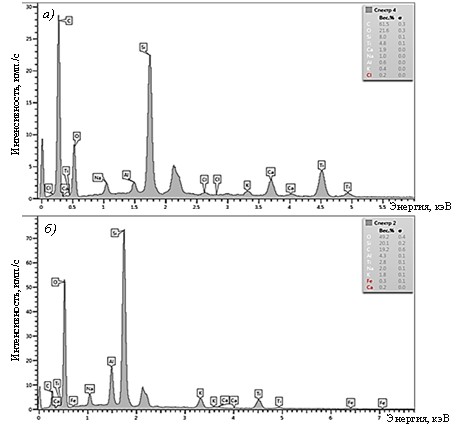

Рис. 5. Энергодисперсионные спектры (а – общий; б – микросферы) поверхности образца тонкопленочного теплоизоляционного покрытия

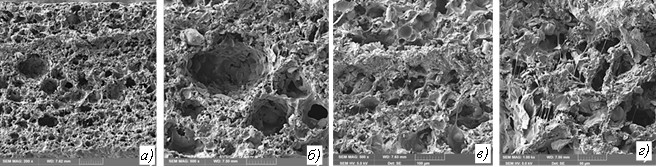

Рис. 6. Микроструктура (а – ×200; б, в – ×500; г – ×1000) торцевой поверхности образца тонкопленочного теплоизоляционного покрытия

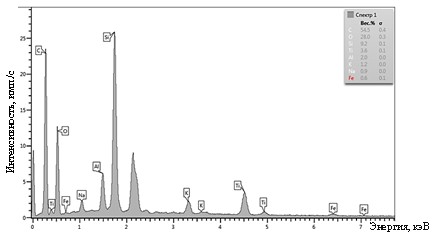

Рис. 7. Энергодисперсионные спектры торцевой поверхности образца тонкопленочного теплоизоляционного покрытия

На внешней поверхности образца выявлены равномерно распределенные в связующем микросферы диаметром от 10 до 50 мкм, а также поры. Элементный анализ поверхности микросферы показал (рис. 4, г и рис. 5, б), что в ее составе преобладают кремний (Si) и кислород (O), а также выявлены такие элементы, как натрий (Na), калий (K), железо (Fe), алюминий (Al), углерод (C) и титан (Ti). Данный состав микросфер наиболее близок к силикатному стеклу. Выявленные элементы углерод и титан, по-видимому, относятся к связующему компоненту на поверхности стеклосферы. Как правило, в состав покрытий, в том числе лакокрасочных, добавляют титановые белила (оксид титана), что подтверждается энергодисперсионным спектром поверхности образца тонкопленочного теплоизоляционного покрытия (рис. 4, а и рис. 5, а), в котором массовая доля титана возрастает по сравнению со спектром, снятым с поверхности микросферы.

Наличие следового содержания хлора (Cl) и такого элемента, как кальций (Ca), на поверхности материала, по-видимому, связано с воздействием внешних факторов в виде посторонних загрязнений.

На микрофотографиях, представленных на рис. 6, видно, что структура материала пористая с большим содержанием пор размером от 10 до 200 мкм. Энергодисперсионные спектры торца образца соответствуют спектрам его поверхности, что свидетельствует об однородности химического состава материала по всему его объему (рис. 5, а и рис. 7).

Методом термогравиметрии при обжиге (при температуре 800 °С) в окислительной среде установлено, что содержание сухого остатка составляет 60±5 % от исходной массы образца тонкопленочного теплоизоляционного покрытия. Микрофотографии наполнителя представлены на рис. 8.

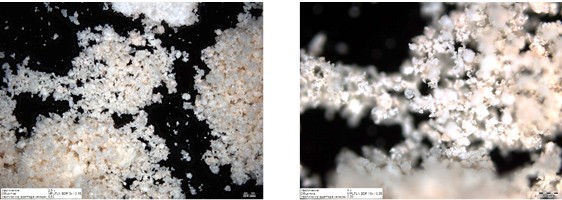

Рис. 8. Микрофотографии (оптическая микроскопия) дисперсного наполнителя образца тонкопленочного теплоизоляционного покрытия после обжига при температуре 800 °С



Видно, что дисперсный наполнитель представляет собой смесь сферических частиц и частиц сложной формы со средним размером от 10 до 50 мкм.

На дифрактограмме рентгеноструктурного анализа исходного образца тонкопленочного теплоизоляционного покрытия (рис. 9) наблюдается широкое гало в области углов 9–25 градусов. Наличие гало связано с тем, что полимерная матрица и стекло в микросферах находятся преимущественно в аморфном состоянии. Узкие пики на дифрактограмме показывают, что в материале содержится оксид титана в фазе рутила с незначительным содержанием фазы анатаза, а также присутствуют пики, соответствующие гексагональному оксиду кремния (кварцу). Можно сделать предположение, что оксид титана добавлен в материал в качестве белил, а наличие кристаллов оксида кремния (кварца) связано с особенностями технологии получения стеклянных микросфер.

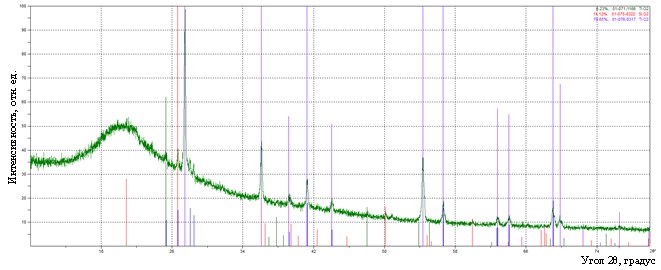

Рис. 9. Дифрактограмма образца тонкопленочного теплоизоляционного покрытия



На дифрактограмме зольного остатка (наполнителя), полученного после отжига при 800 °С в окислительной среде образца тонкопленочного теплоизоляционного покрытия (рис. 10), также заметна область гало в диапазоне углов 17–30 градусов, характерная для аморфного состояния силикатного стекла, но при этом доля кристаллов оксида кремния (кварца) увеличилась, что свидетельствует о низкой температуре кристаллизации стекла. На дифрактограмме также присутствуют пики, соответствующие оксиду титана в фазе рутила с примесью фазы анатаза.

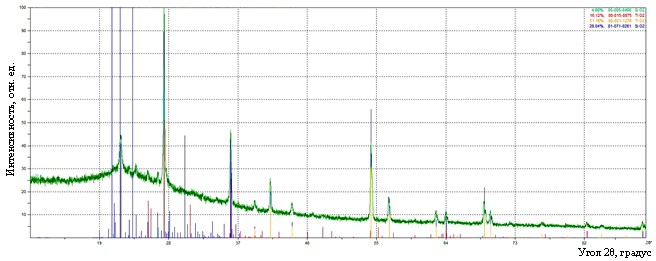

Рис. 10. Дифрактограмма отожженного при 800 °С образца тонкопленочного теплоизоляционного покрытия



Заключения

По результатам проведенного комплекса исследований можно сделать вывод, что типичные тонкопленочные теплоизоляционные покрытия ‒ это слоистые пористые (размер пор от 10 до 200 мкм) структуры на основе сополимеров типа стирола и бутилакрилата, наполненных стеклосферами с характерным размером от 10 до 50 мкм и различными добавками для обеспечения необходимых функциональных свойств и цвета, с содержанием наполнителя ~(60±5) % (по массе). Полученные результаты коррелируют с данными анализа научно-технических литературных источников и подтверждают возможность применения таких покрытий в качестве теплоизоляции. Однако следует отметить, что значительный вклад в снижение теплопроводности материала на основе полимерной матрицы вносит его пористость наряду с газонаполненными или вакуумированными стеклосферами.
