Аддитивное получение алюмооксидной керамики методом цифровой обработки светом

А. В. Бутузов, Ю. Е. Лебедева, Е. А. Серкова, А. В. Семина, Е. В. Долгова, М. В. Турченко, Е. В. Куршев
УДК
666.3
DOI
10.18577/2307-6046-2026-0-5-55-74
версия в формате pdf (2.27 МБ)
Цитирование
А. В. Бутузов, Ю. Е. Лебедева, Е. А. Серкова, А. В. Семина, Е. В. Долгова, М. В. Турченко, Е. В. Куршев Аддитивное получение алюмооксидной керамики методом цифровой обработки светом // Труды ВИАМ. 2026. № 5. DOI: 10.18577/2307-6046-2026-0-5-55-74. URL: https://test.viam.ru/journal/2026/5/5
Ключевые слова
оксид алюминия, фотоотверждаемые керамические суспензии, аддитивные технологии, цифровая обработка светом, плотная керамика, пористая керамика
Аннотация

Рассмотрены возможности применения метода цифровой обработки светом (DLP) для получения керамических изделий из алюмооксидной керамики. Разработана стабильная высоконаполненная фотоотверждаемая керамическая суспензия на основе оксида алюминия. Показана возможность изготовления методом DLP сложнопрофильных изделий из алюмооксидной керамики со свойствами на уровне лучших аналогов конструкционного назначения, получаемых традиционными методами (плотность 3,5–3,8 г/см3, прочность при изгибе 142–223 МПа, коэффициент интенсивности напряжений 5,9 МПа √м), а также изделий из пористой керамики.

Введение

Современное материаловедение сталкивается с постоянной необходимостью создания сложных керамических изделий, обладающих высокими физико-механическими характеристиками и отвечающих требованиям разных отраслей промышленности, в том числе авиационной [1–3]. Традиционные методы производства керамических материалов, такие как горячее прессование, холодное изостатическое прессование, экструзия, литье под давлением и др., хоть и хорошо себя зарекомендовали, однако требуют сложной механической обработки. Керамическим материалам свойственны высокая твердость и хрупкость, поэтому изготовление сложнопрофильных изделий становится чрезвычайно трудоемким и дорогостоящим процессом, требующим использования специального оборудования и высококвалифицированного персонала [4].

Одним из возможных путей решения данной проблемы является использование технологий аддитивного производства [5–8]. Данные технологии позволяют создавать керамические изделия с высоким уровнем физико-механических свойств практически любой формы и сложности, минуя необходимость в сложной и длительной последующей механической обработке. Преимущества аддитивных технологий открывают совершенно новые возможности для инженеров-конструкторов, предоставляя им свободу в создании керамических изделий с невероятно сложной геометрической конфигурацией не только во внешнем, но и во внутреннем исполнении. Одним из наиболее важных преимуществ аддитивного производства керамических изделий является максимально приближенный к единице коэффициент использования материала. В отличие от традиционных методов, где значительная часть сырья теряется в процессе производства, аддитивные технологии минимизируют отходы и являются экономически выгодными, особенно при работе с дорогостоящими и редкими материалами. Процесс производства керамического изделия также существенно ускоряется, поскольку исчезает необходимость в создании и использовании дорогостоящих литейных форм и форм для прессования, которые требуют значительных временны́х и материальных затрат. При этом быстрая и несложная корректировка проекта изделия, изменение его размеров и формы легко реализуются в рамках аддитивных технологий [9–11].

Следует отметить еще одну важнейшую составляющую аддитивного производства керамических материалов – выбор исходного керамического порошка. Его гранулометрический состав, физико-химические свойства, морфология напрямую влияют на качество конечного керамического изделия, определяя его прочность, теплопроводность, шероховатость и многие другие свойства. Даже незначительные отклонения состава керамического порошка могут привести к существенным изменениям характеристик готовой детали. Керамические изделия, созданные с помощью аддитивных технологий, находят применение в передовых областях науки и техники, где предъявляют высочайшие требования к характеристикам материалов. Авиастроение и биомедицина являются яркими примерами данного подхода. Например, аддитивные технологии используются для создания высокоточных керамических стержней для литья охлаждаемых лопаток газотурбинных двигателей или керамических имплантов со сложной геометрической формой, точно соответствующих анатомическим особенностям пациента [12–15].

Среди современных технологий аддитивного производства метод цифровой обработки светом (Digital Light Processing – DLP) выделяется как один из наиболее передовых и перспективных подходов, обеспечивающих исключительную точность и широкий спектр возможностей для изготовления керамических материалов [16–18]. Комплексный процесс производства керамических изделий с помощью технологии DLP включает несколько последовательных этапов, каждый из которых критически важен (рис. 1): 3D-печать полимерно-керамического изделия, постобработка полимерно-керамического изделия, термическое удаление отвержденного полимерного связующего, спекание керамики. В основе метода DLP лежит принцип послойного построения трехмерной модели путем селективного отверждения фотоотверждаемой керамической суспензии под действием ультрафиолетового (УФ) источника света.

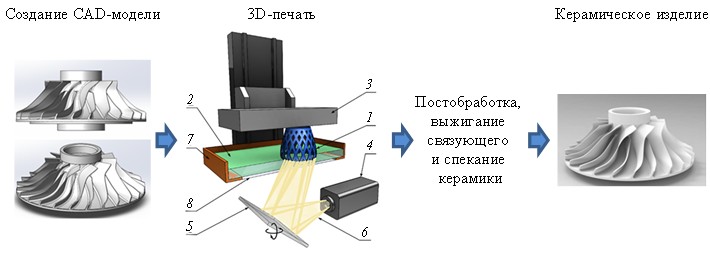

Рис. 1. Схема полного цикла аддитивного производства изделия из керамики по технологии цифровой обработки светом: 1 – печатаемое полимерно-керамическое изделие; 2 – фотоотверждаемая керамическая суспензия; 3 – платформа построения; 4 – проектор; 5 – цифровое мультизеркальное устройство; 6 – световой поток; 7 – ванна; 8 – фторэтиленпропиленовая пленка



Высоконаполненная фотоотверждаемая керамическая суспензия для технологии DLP представляет собой тщательно подобранную композицию, состоящую из фотоотверждаемого полимерного связующего и керамического порошка (Al2O3, BaTiO3, Ca5(PO4)3(OH), Ca3(PO4)2, AlN, ZrO2, Y2O3 и др.) с частицами определенной фракции и формы. Объемная доля керамического порошка в составе суспензии имеет критически важное значение, влияет на стабильность процесса печати и определяет качество конечного керамического изделия [19–24]. Так, объемная доля керамического порошка напрямую влияет на реологические характеристики изготавливаемой фотоотверждаемой керамической суспензии, такие как вязкость, предел текучести, псевдопластичные, дилатантные, тиксотропные и реопексные свойства. Очень высокая концентрация частиц керамического порошка может привести к слишком вязкой для технологии DLP суспензии, а очень низкая – к чрезмерной усадке, дефектам и низкой плотности керамического изделия.

Технология DLP отличается высоким качеством и точностью печати, что является одним из ее ключевых преимуществ. Однако, несмотря на многочисленные достоинства данной технологии, имеются и определенные ограничения. Одним из таких существенных недостатков является то, что керамические порошки должны обладать определенными значениями светопропускания, светоотражения и светорассеяния [23].

Фотоотверждаемое полимерное связующее, выступающее в качестве дисперсионной среды, отвечает за процесс послойного отверждения керамической суспензии. В качестве активных ингредиентов такого связующего выступают фотополимеры и фотоинициаторы. Фотополимеры – общее название группы высокомолекулярных соединений, обладающих способностью к фотополимеризации, т. е. способных отверждаться – менять физическое состояние, переходя из жидкости в твердое тело под действием светового облучения. В качестве таких фотополимеров используются мономеры и/или олигомеры с ненасыщенными углерод-углеродными (–С=С–) связями в молекуле (чаще винильные и акрилатные/метакрилатные), а также гетероциклические соединения с напряженными циклами (чаще эпоксидными). Отверждение фотополимеров происходит без выделения побочных продуктов, при этом существенно меняются прочностные и стойкостные характеристики материала. Международная практика показала, что для получения фотоотверждаемых высоконаполненных керамических суспензий необходимо использовать в качестве фотополимеров соединения акриловых и метакриловых мономеров и олигомеров [16–35]. Данный выбор обусловлен тем, что они обладают рядом преимуществ перед эпоксидными и полиэфирными соединениями, такими как высокая реакционная способность, низкая вязкость, хорошая механическая прочность, а также невысокое содержание коксового остатка после процесса пиролиза [26–28]. При выборе инициирующих фотополимеризацию добавок важным аспектом является природа выбранных фотополимеров и длина волны источника светового излучения. Для отверждения фотополимерной основы, состоящей из акрилатных мономеров и олигомеров, обычно используют фотоинициаторы I типа по классификации Норриша [36], предназначенные для полимеризации по радикальному механизму. В зависимости от источника излучения из фотоинициаторов I типа выбирают только те высокоэффективные УФ-отверждающие агенты, которые обладают наибольшей абсорбционной способностью при заданной технологическим оборудованием длине волны [16, 17, 26–28]. С целью повышения седиментационной стабильности и получения наиболее высоконаполненных керамических суспензий в фотоотверждаемое полимерное связующее, как правило, добавляют смачивающе-диспергирующие добавки, обладающие стерическим эффектом [26].

В современном мире материалы на основе оксида алюминия являются одними из наиболее перспективных и распространенных для изготовления сложнопрофильных изделий методом DLP [37–40]. Из них получают изделия вакуумплотной керамики, изоляторы, подложки для микроэлектроники, тонкостенные сложнопрофильные керамические стержни для литья охлаждаемых лопаток газотурбинных двигателей и др. Вследствие комплекса высоких физико-механических, теплоизоляционных и электрических свойств, хорошей термостойкости, отличной коррозионной стойкости и биосовместимости [41, 42] корундовая керамика приобрела широкое распространение в самых разных областях промышленности, особенно в аэрокосмической, электротехнической, биоинженерной, стоматологической и др. [43–46].

В НИЦ «Курчатовский институт – ВИАМ» разработаны высоконаполненная фотоотверждаемая керамическая суспензия на основе оксида алюминия и технология получения из нее алюмооксидной керамики методом DLP.



Материалы и методы

В качестве исходных компонентов для получения высоконаполненной фотоотверждаемой керамической суспензии использовали порошок оксида алюминия и фотоотверждаемое полимерное связующее марки ВС-82(Н) на основе (мет)акрилатных мономеров и олигомеров, фотоинициаторов и смачивающе-диспергирующих добавок. Микроструктура и дифрактограмма исходного порошка Al2O3 показаны на рис. 2 и 3. Фотоотверждаемые керамические суспензии изготавливали путем смешивания связующего марки ВС-82(Н) и оксида алюминия в орбитально-планетарном смесителе. Содержание дисперсной фазы в составах суспензий варьировали от 28,4 до 60,0 % (объемн.).

Реологические исследования фотоотверждаемых керамических суспензий проводили на реометре в рабочем узле «плоскость–плоскость» в соответствии с ГОСТ 25276–82 при температуре 25±1 °С. Метод заключается в том, что исследуемый образец помещается в малый зазор между двумя поверхностями, необходимый для сдвига исследуемой среды – модельной композиции. Одна из поверхностей на протяжении всего опыта остается неподвижной, другая совершает вращение с постоянной скоростью. Измерительный зазор составлял 1 мм.

Рис. 2. Структура исходного порошка оксида алюминия при увеличениях ×200 (а), ×1000 (б), ×6000 (в) и ×10000 (г)

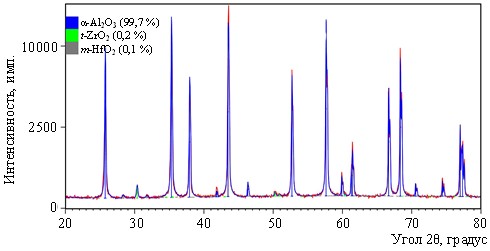

Рис. 3. Дифрактограмма исходного порошка оксида алюминия в Cu Kα-излучении



Массовую долю керамического порошка в керамической суспензии определяли в соответствии с ГОСТ 27184–86 после прокаливания в электрической печи при температуре 600±10 °С с выдержкой 3 ч.

Микроструктурные исследования проводили с помощью сканирующего электронного микроскопа в режиме вторичных электронов при увеличениях от ×200 до ×10000 (для порошка оксида алюминия) и от ×500 до ×20000 (для образцов деталей).

Термогравиметрический анализ проводили с использованием синхронного термического анализатора в атмосфере воздуха (100 мл/мин) с обычной калибровкой (In, Sn, Bi, Zn, CsCl) и скоростью нагревания 10 К/мин в диапазоне 20–700 °С.

Плотность образцов определяли методом гидростатического взвешивания по ГОСТ 2409–2014. Прочность при трехточечном изгибе определяли на образцах размером 4×50×12 мм. Твердость и трещиностойкость определяли на микротвердомере при нагрузке 5 кг. Температурный коэффициент линейного расширения (ТКЛР) определяли на дилатометре в интервале температур 20–1600 °С.

Работа выполнена с использованием оборудования ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.



Результаты и обсуждение

На основе порошка оксида алюминия и фотоотверждаемого полимерного связующего изготовлены образцы фотоотверждаемых керамических суспензий с различной долей частиц (от 28,4 до 60,0 % (объмн.)) и определены их реологические свойства. Фотоотверждаемые керамические суспензии исследовали на ротационном вискозиметре в интервале скоростей сдвига 0–100 с–1 при температуре 25 °С. Полученные результаты представлены на рис. 4.

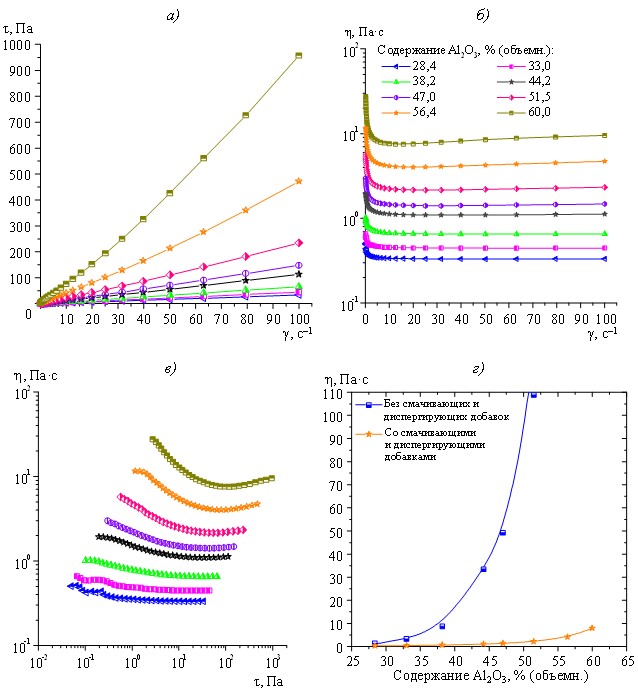

Рис. 4. Зависимости напряжения τ от скорости сдвига γ (а) и динамической вязкости η от скорости сдвига γ (б), напряжения сдвига τ (в) и объемной доли частиц оксида алюминия при скорости сдвига 30 с–1 (г) для фотоотверждаемых керамических суспензий



Фотоотверждаемое связующее, выступающее в качестве дисперсионной среды, проявляет ньютоновский характер течения при сдвиге, при этом высоконаполненные керамические суспензии на его основе обладают неньютоновским поведением из-за частиц оксида алюминия, выступающих в качестве дисперсной фазы. Из-за многофазности, характерной для высоконаполненных керамических суспензий, на их реологическое поведение влияют свойства дисперсионной среды, дисперсной фазы и взаимодействия между ними. Полученные фотоотверждаемые керамические суспензии обладают реологическим поведением с характерным «разжижением» при сдвиге (рис. 4, а–в). Реологическое поведение керамических суспензий, проявляющих «разжижение» при сдвиге, является предпочтительным для технологии DLP, поскольку оно препятствует седиментации частиц в состоянии покоя и способствует надлежащему течению суспензии при воздействии сдвига.

Для наглядного представления влияния смачивающе-диспергирующих добавок, входящих в состав фотоотверждаемого полимерного связующего, по зависимостям вязкости суспензий (при скорости сдвига 30 с–1) от содержания керамических частиц построен график, представленный на рис. 4, г. Для керамических суспензий, не содержащих смачивающе-диспергирующих добавок, характерно экспоненциальное возрастание вязкости при достижении предельного наполнения системы керамическим порошком. Данное явление можно объяснить доминированием физико-химических взаимодействий над объемным фактором и агрегированием отдельных керамических частиц при переходе в область высоких концентраций керамического порошка в составе суспензии. При этом можно отметить, что подобранная система смачивающе-диспергирующих добавок в составе фотоотверждаемого связующего позволила получить фотоотверждаемые керамические суспензии с высокой седиментационной стабильностью и содержанием частиц Al2O3 на 22 % (объемн.) больше при том же значении вязкости, чем без ее использования.

Таким образом, для дальнейшего исследования выбрана фотоотверждаемая керамическая суспензия с низкой вязкостью, содержащая 51,5 % (объемн.) частиц Al2O3, что позволило использовать ее на DLP-принтере, предназначенном для печати фотополимерными смолами. Внешний вид фотоотверждаемой керамической суспензии с содержанием 51,5 % (объемн.) частиц Al2O3 представлен на рис. 5.



Рис. 5. Высоконаполненная фотоотверждаемая керамическая суспензия на основе оксида алюминия (51,5 % (объемн.))



С целью снижения вязкости фотоотверждаемой керамической суспензии проведены исследования по определению влияния температуры на реологическое поведение. На основании проведенного реологического анализа фотоотверждаемой керамической суспензии, содержащей 51,5 % (объемн.) Al2O3, построены графики зависимостей вязкости и течения (рис. 6, а–в). Реологическое поведение полученных суспензий хорошо описывается с помощью модели Гершеля–Балкли:

$$ \tau = \tau_0 + K \dot{\gamma}^n \tag{1} $$

где τ – напряжение сдвига; τ0 – предел текучести; K – показатель консистенции; γ – скорость сдвига; n – индекс течения, который показывает степень отклонения от ньютоновского поведения.

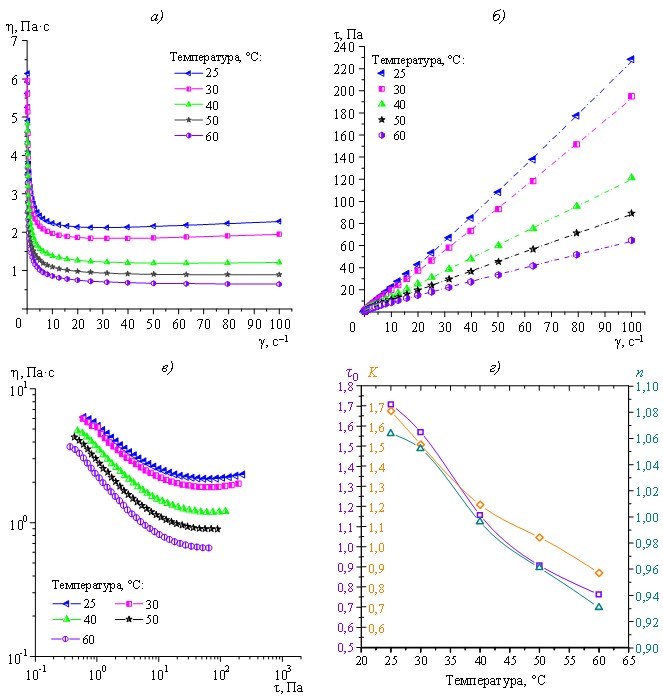

Рис. 6. Влияние температуры на реологическое поведение фотоотверждаемой керамической суспензии, содержащей 51,5 % (объемн.) Al2O3: а – зависимости динамической вязкости η от скорости сдвига γ; б – зависимости напряжения τ от скорости сдвига γ (пунктирными линиями показана аппроксимация с использованием модели Гершеля–Балкли); в – зависимости динамической вязкости η от напряжения сдвига τ; г – зависимости параметров модели Гершеля–Балкли от температуры (τ0 – предел текучести, K – показатель консистенции, n – индекс течения, который показывает степень отклонения от ньютоновского поведения)



Высокое значение коэффициента детерминации (R2 ≥ 0,9995) свидетельствует о хорошей сходимости экспериментальных данных с расчетными (табл. 1). На основе полученных значений параметров модели построены графики их зависимости от температуры (рис. 6, г). С увеличением температуры происходит уменьшение значений показателей K, n, τ0. Таким образом, можно сделать вывод, что с увеличением температуры не только уменьшается вязкость фотоотверждаемой керамической суспензии, но также изменяется ее реологическое поведение от дилатантного до вязкопластичного течения (в диапазоне скоростей сдвига от 0 до 100 с–1), а также снижается прочность начальной структуры.



Таблица 1. Влияние температуры на параметры модели Гершеля–Балкли фотоотверждаемой керамической суспензии

Параметры

Значения параметров при температуре, °С

25

30

40

50

60

τ0

1,7085

1,5699

1,1576

0,9079

0,7632

K

1,6742

1,5070

1,2072

1,0448

0,8684

n

1,0637

1,0521

0,9962

0,9612

0,9308

R2

0,9995

0,9995

0,9995

0,9997

0,9997

Примечание. τ0 – предел текучести; K – показатель консистенции; n – индекс течения, который показывает степень отклонения от ньютоновского поведения; R2 – коэффициент детерминации.



Для выбора параметров режима печати полимерно-керамической детали осуществляли следующие действия. На стекле в области воздействия источника УФ-излучения DLP-принтера размещали прозрачную фторэтиленпропиленовую пленку и наносили на нее ~1 мл керамической суспензии для достижения толщины слоя, превышающей максимально возможную глубину отверждения (700–900 мкм). Затем проводили отверждение под действием УФ-излучения с длиной волны 405 нм в течение 3–60 с (рис. 7, а). Полученный в результате воздействия слой полимеризованного материала очищали от остатков непрореагировавшей жидкой суспензии, после чего проводили замер толщины полученных пленок с помощью микрометра типа МКЦ с шагом дискретности 0,001 мм (рис. 7, б). Параметры печати выбирали, анализируя зависимость глубины полимеризации керамической суспензии от дозы излучения. График полученной зависимости строили в полулогарифмических координатах (рис. 8) и аппроксимировали уравнением, которое Якобс вывел из уравнения Бера–Ламберта:

CD = Dpln(E/Ec),                                                         (2)

где CD – глубина фотополимеризации; Dp – фоточувствительность керамической суспензии; E – энергия воздействия УФ-источника излучения; Ec – критическая (минимальная) величина энергии воздействия лазера УФ-источника излучения, необходимая для фотополимеризации экспериментального образца фотоотверждаемой керамической суспензии.

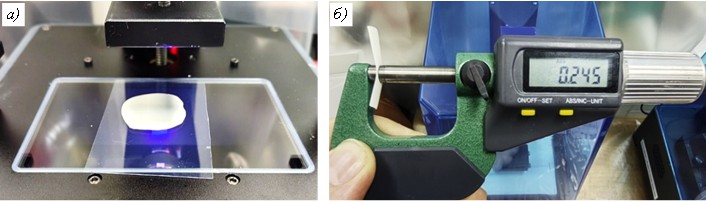

Рис. 7. Процесс определения глубины отверждения СD: а – отверждение керамической суспензии; б – измерение толщины отвержденного слоя с помощью микрометра типа МКЦ

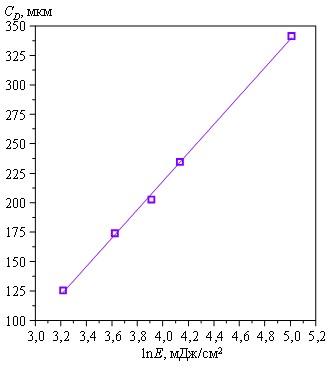

Рис. 8. Зависимость изменения глубины отверждения монослоя СD фотоотверждаемой керамической суспензии от интенсивности светового потока E



Построение графика зависимости CD от E в полулогарифмических координатах позволяет, исходя из уравнения прямой, аппроксимирующей отмеченные на графике точки, вычислить значение Dp, используя которое, согласно формуле (2), можно также определить значение критической энергии Ec. Экспериментально полученная зависимость глубины фотополимеризации керамической суспензии от дозы излучения имеет высокое согласование с уравнением (2), поскольку коэффициент детерминации R2 = 0,9989, и может быть представлена в виде уравнения

CD = 120,66lnE – 264,62 = 120,66ln(E/8,963).                               (3)

На основании полученных параметров фотополимеризации керамической суспензии 3D-печать полимерно-керамических образцов осуществляли с толщиной монослоя 50 мкм при интенсивности светового потока 37,5 мДж/см2.

Печать изделий по технологии DLP из фотоотверждаемой керамической суспензии проводили при длине волны УФ-излучения 405 нм следующим образом. Подвижную рабочую платформу аппарата погружали в ванну с подогретой до температуры 40 °С жидкой фотоотверждаемой керамической суспензией на расстояние от дна, равное толщине наращиваемого слоя изделия (50 мкм). Затем DLP-проектор проецировал изображение целого сечения CAD-модели до момента полного отверждения первого слоя полимерно-керамического изделия, после чего рабочую платформу поднимали вверх, отрывая от дна ванны напечатанный слой. Далее платформу снова погружали в ванну на толщину слоя, где поверхность пленки самотеком заполнялась незаполимеризованной жидкой фотоотверждаемой керамической суспензией, и вновь проецировалось изображение нового слоя цифровой модели. Облучение приводило к фотополимеризации и отверждению жидкой композиции лишь на тех участках, на которых ее засвечивал световой поток. Данные этапы повторяли до тех пор, пока изделие не было полностью сформировано. Проектор DLP проецировал изображение на рабочую платформу через цифровое мультизеркальное устройство, представляющее собой систему подвижных жестких алюминиевых зеркал с очень высоким коэффициентом отражения. Каждое из зеркал можно переключать в одно из двух положений: в первом ‒ зеркало отражает падающее на него световое излучение, перенаправляя свет на линзу и затем на слой жидкой фотоотверждаемой керамической суспензии; во втором – отклоняет световое излучение в сторону от линзы (на светопоглотитель). В результате слаженного взаимодействия всей матрицы на слой жидкой композиции попадает световое изображение заданной конфигурации, вызывая его селективное отверждение.

На рис. 9 приведены микрофотографии поверхностей шлифа и скола образца полимерно-керамического изделия, полученного путем 3D-печати из керамической суспензии на основе оксида алюминия по технологии DLP. Слои печати от 3D-принтера в материале слабо выраженные, толщина слоев составляет от 46 до 50 мкм. Структура матрицы материала многофазная, состоит из полимерной части с размерами агрегатов дисперсных частиц от 140 до 720 нм, а также из порошкообразных частиц оксида алюминия неправильной формы, размеры которых не превышают 9 мкм. При изготовлении шлифа и скола в материале происходят многочисленные выкрашивания порошкообразных частиц неправильной формы.

Свойства разработанной фотоотверждаемой керамической суспензии в сравнении со свойствами импортного аналога представлены в табл. 2.



Рис. 9. Микроструктуры шлифа (а–г) и скола (д–з) образца полимерно-керамической детали, синтезированной из керамической суспензии с содержанием 51,5 % (объемн.) оксида алюминия по технологии цифровой обработки светом, при увеличениях ×500 (а, д), ×2000 (б, е), ×10000 (в, ж) и ×20000 (г, з)



Таблица 2. Сравнение свойств фотоотверждаемых керамических суспензий на основе Al2O3 отечественного и импортного производства

Показатели

Значения показателей для керамической суспензии

разработки НИЦ «Курчатовский институт» – ВИАМ

марки KoMitsuLite Alumina (фирма Tethon 3D, США)

Длина волны для отверждения, нм

405

405

Вязкость, Па∙с

2,11–2,21 (при 25 °С)

26,96–46,15 (при 20 °С)

Содержание Al2O3, % (по массе)

80,06–80,11

85,0

После 3D-печати методом DLP проводили низкотемпературную вакуумную постобработку с последующим выжиганием связующего. Режим термического удаления отвержденного полимерного связующего подбирали после проведения термогравиметрического анализа, который показал, что процесс пиролиза полимера происходит в интервале температур от 100 до 500 °С (рис. 10). Потеря массы начинается с температуры ~140 °С и при ~190°С составляет 1,5 %, после 300 °С скорость разложения фотоотвержденного полимерного связующего резко увеличивается и достигает 15 % (по массе). При нагреве образцов до температуры >500 °С происходит полное разложение связующего, остаточное количество составляет 81,8 % (по массе).

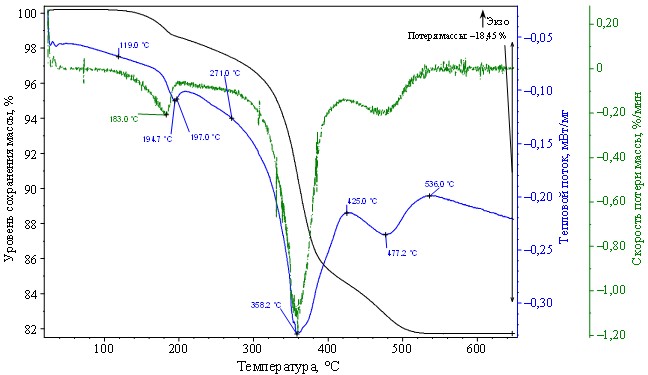

Рис. 10. Результаты синхронного термического анализа (термогравиметрия и дифференциальная сканирующая калориметрия) полимерно-керамических изделий



Процесс спекания образцов из алюмооксидной керамики проводили при температуре 1500–1750 °С в воздушной среде. Усадку полученной керамики определяли путем сопоставления размеров CAD-модели и полученного образца после полного цикла аддитивного производства. При изготовлении керамических изделий методом DLP уменьшение размеров образцов происходит из-за полимерной усадки в ходе печати, а также последующих процессов выжигания связующего и спекания керамики. Полученные результаты позволили определить коэффициенты поправки на усадку для плотной керамики на основе оксида алюминия: 14,04; 15,63 и 18,54 % по ширине, длине и высоте соответственно.

Изготовленная фотоотверждаемая высоконаполненная керамическая суспензия на основе оксида алюминия позволила обеспечить формирование равномерной мелкокристаллической структуры и высокие значения физико-механических характеристик. На рис. 11 показана микроструктура шлифа и скола полученной плотной алюмооксидной керамики. В образцах спеченных керамических деталей явных очертаний слоев от послойного построения при 3D-печати не выявлено, при этом в объеме образца обнаружены многочисленные пустоты неправильной формы, что хорошо видно на шлифе. Размер зерен не превышает 7 мкм. Плотность керамического материала из оксида алюминия составила 3,5–3,8 г/см3.

Рис. 11. Микроструктуры шлифа (а–г) и скола (д–з) образца спеченной алюмооксидной керамики, полученной по технологии цифровой обработки светом, при увеличениях ×500 (а, д), ×2000 (б, е), ×10000 (в, ж) и ×20000 (г, з)



Результаты исследования физико-механических и теплофизических характеристик (плотность, прочность при изгибе, ТКЛР, трещиностойкость) изготовленной алюмооксидной керамики в сравнении со свойствами импортного аналога приведены в табл. 3. Характеристики керамики на основе оксида алюминия делают ее перспективной для изготовления различных изделий сложной формы (например, втулки для малоразмерного газотурбинного двигателя, тигли для термоанализа, подложки для микроэлектроники и др.). Характеристики полученной керамики находятся на уровне показателей зарубежных аналогов.

Из разработанной фотоотверждаемой керамической суспензии также можно получать пористые изделия из оксида алюминия, в том числе керамические стержни для литья охлаждаемых лопаток газотурбинного двигателя по выплавляемым моделям. Структура пористой керамики из оксида алюминия с открытой пористостью >35 % представлена на рис. 12. Результаты исследования физико-механических характеристик (плотность, прочность при изгибе, открытая пористость) полученной пористой керамики на основе оксида алюминия приведены в табл. 3.



Таблица 3. Свойства алюмооксидной керамики, полученной по технологии цифровой обработки светом

Свойства

Значения свойств для алюмооксидной керамики

из керамической суспензии

разработки НИЦ «Курчатовский

институт» – ВИАМ

марки KoMitsuLite Alumina (фирма Tethon 3D, США)

пористая керамика

плотная керамика

Плотность, г/см3

2,45–2,51

3,5–3,8

3,82

Прочность при изгибе

при 20 °С, МПа

6–15

142–223

123,99

ТКЛР: α·106, К–1

(при нагреве до 1600 °C)

–

8,47

–

Трещиностойкость K1с,МПа√м

–

5,9

–

Открытая пористость, %

36,05–37,34

–

–

Рис. 12. Микроструктура пористой алюмооксидной керамики



На основе разработанной высоконаполненной фотоотверждаемой керамической суспензии в НИЦ «Курчатовский институт» – ВИАМ получены изделия сложной формы по DLP-технологии (рис. 13).

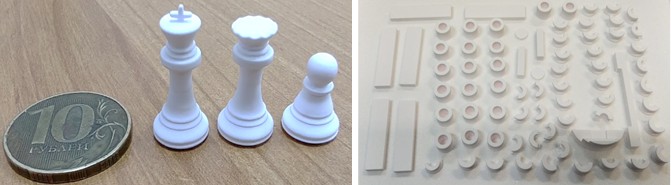

Рис. 13. Примеры изделий из алюмооксидной керамики, полученных методом цифровой обработки светом из высоконаполненной фотоотверждаемой керамической суспензии, разработанной в НИЦ «Курчатовский институт» – ВИАМ



Заключения

В НИЦ «Курчатовский институт» – ВИАМ разработана высоконаполненная фотоотверждаемая керамическая суспензия на основе оксида алюминия. Получены изделия из плотной и пористой алюмооксидной керамики методом DLP. Разработанный состав обеспечивает высокую степень наполнения – более 80 % (по массе), или 51,4 % (объемн.), что позволяет получать методом DLP высокоплотные сложнопрофильные изделия со свойствами на уровне лучших аналогов конструкционного назначения, получаемых традиционными методами. Разработанная технология позволяет изготавливать изделия из оксида алюминия любой сложности, в том числе для применения в авиационной промышленности.

Определены режимы удаления связующего и спекания керамики, обеспечивающие равномерную высокоплотную мелкокристаллическую структуру и высокие значения физико-механических свойств на уровне импортных аналогов (плотность 3,5–3,8 г/см3, прочность при изгибе 142–223 МПа, ТКЛР 8,47·10–6 К–1, коэффициент интенсивности напряжений 5,9 МПа √м).

В настоящее время в НИЦ «Курчатовский институт» – ВИАМ организован участок полного цикла керамического аддитивного производства, позволяющего получать сложнопрофильные изделия из алюмооксидной керамики методом DLP из высоконаполненных фотоотверждаемых керамических суспензий на основе оксида алюминия.

Благодарности

Авторы выражают благодарность сотруднику НИЦ «Курчатовский институт» – ВИАМ С.Л. Лонскому за помощь в проведении микроструктурных исследований и анализа результатов.
