Механические свойства тканых композиционных материалов с объемно-армированной структурой (обзор)

Д. В. Гриневич, К. И. Донецкий, П. В. Шершак, Н. О. Яковлев
УДК
678.8
DOI
10.18577/2307-6046-2023-0-6-87-104
версия в формате pdf (998.65 КБ)
Цитирование
Д. В. Гриневич, К. И. Донецкий, П. В. Шершак, Н. О. Яковлев Механические свойства тканых композиционных материалов с объемно-армированной структурой (обзор) // Труды ВИАМ. 2023. № 6. DOI: 10.18577/2307-6046-2023-0-6-87-104. URL: https://test.viam.ru/journal/2023/6/8
Ключевые слова
полимерные композиционные материалы, ткань, растяжение, сжатие, удар, усталость, объемно-армированные текстильные преформы
Аннотация

Рассмотрены тканые композиционные материалы с объемно-армированной структурой. Проведен обзор исследований по определению их механических свойств. Рассмотрены статьи, посвященные изучению микроструктуры материалов, их свойств при растяжении, сжатии, межслоевом разрушении, ударе, циклическом нагружении. Проводится сравнение 3D-тканых композиционных материалов с ткаными слоистыми композиционными материалами, рассмотрено влияние структуры на механические свойства, приводятся основные параметры данных материалов, а также информация по характеру их разрушения. Отдельно рассмотрен вариант 3D-тканых композиционных материалов, выполненных по технологии изготовления без искажения слоев.

Введение

В настоящее время в авиационной промышленности широкое применение нашли полимерные композиционные материалы (ПКМ) благодаря их высокой удельной прочности, жесткости, коррозионной стойкости и усталостной долговечности [1–4]. Однако однонаправленные слоистые ПКМ обладают существенным недостатком – неравномерным распределением механических свойств, при котором высокие характеристики обеспечиваются только в направлении укладки волокон. Для многослойной конструкции данный недостаток компенсируют разнонаправленностью слоев. Общим недостатком всех слоистых ПКМ также являются низкие межслойная прочность и стойкость к ударным воздействиям, плохое сопротивление сдвиговым деформациям и др. Применение ПМК для создания сложных ответственных конструкций – например, лопастей ветряных турбин, стрингеров, ребер жесткости и др. – требует решения данной проблемы. Одно из решений ‒ использование объемно-армированных тканых композиционных материалов, что позволяет обеспечить лучшее распределение характеристик благодаря наличию разнонаправленных волокон в объеме материала (рис. 1) [5–11].





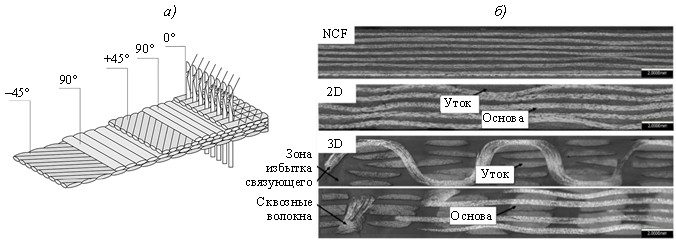

Рис. 1. Процесс производства 3D-тканого композиционного материала: а – движение нитей утка; б – прошивка сквозными z-нитями [12]



При изготовлении трехмерно-армированных тканых композиционных материалов применяют волокна в трех взаимно перпендикулярных направлениях: x, y – направления в плоскости листа ПКМ и z – высотное направление. Можно выделить ПКМ со следующими структурами z-армирования: ортогональной (рис. 2), под углом (рис. 3) и послойной (рис. 4) [12].





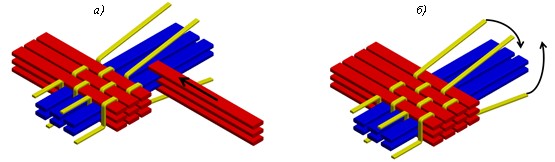

Рис. 2. Трехмерный тканый композиционный материал c ортогональным z-армированием: а – схематичное изображение [13]; б – вид поперечного сечения [14]





Рис. 3. Трехмерный тканый композиционный материал с z-армированием под углом:
а – схематичное изображение [13]; б – вид поперечного сечения [14]

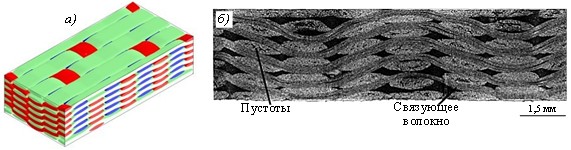

Рис. 4. Трехмерный тканый композиционный материал с послойным z-армированием:
а – схематичное изображение [13]; б – вид поперечного сечения [14]



При ортогональном армировании волокна z-направления протягиваются через нити основы и утка, пересекая слои под углом 90 градусов. Если нити чередуются равномерно в каждом из трех направлений, то обеспечиваются квазиизотропные свойства. В случае, когда требуется анизотропия – можно варьировать число нитей по направлениям. Армирование может выполняться по всей толщине многослойной преформы, в которой связующая нить удерживает все слои вместе, или же обеспечивать послойную связь, для чего связующая нить перемещается из слоя в соседний слой и возвращается обратно. Z-армирование под углом подразумевает, что связующие нити проходят через всю толщину (или несколько слоев) под некоторым углом к вертикали. Связующая нить может иметь одно и то же количество волокон, как и нити основы и утка, или быть более тонкой, если этого достаточно для связи слоев. В одинаковых условиях объемно-армированные тканые структуры со схемой переплетения под углом обладают лучшей драпируемостью и способностью к деформации, тогда как ортогональное ткачество обеспечивает бόльшую объемную долю волокна (особенно в направлении толщины) и бόльшую прочность.

Свойства тканых композиционных материалов с объемно-армированной структурой будут существенно отличаться от свойств материалов с традиционной структурой. Их изучение важно для дальнейшего расширения области применения ПКМ, армированных непрерывными волокнами. В данной статье приводится обзор исследований тканых ПКМ с объемно-армированной структурой [15].

Процесс производства ткани приводит к возникновению различного рода дефектов в микроструктуре. Повреждения возникают из-за перегиба нитей и при скольжении их в ткацком оборудовании. Основными типами дефектов являются истирание, обрыв и деформация нитей, а также могут возникать области с высоким или низким содержанием смолы [16, 17]. Данные дефекты ухудшают механические свойства ПКМ. Истирание и обрыв волокон являются самыми распространенными видами повреждений и могут привести к значительному снижению прочности при растяжении – как для 2D, так и для 3D армированных ПКМ.

В работе [16] приводятся результаты оценки прочности на разрыв жгутов стекловолокна после различных вариантов обработки (сматывание, натягивание, переплетение) – общее снижение прочности составило ~30 %. В каждом конкретном случае на это влияет множество факторов: диаметр нити, структура армирования, тип ткацкого станка. Сильное влияние оказывает хрупкость волокна. Так, ткань из стекловолокна будет иметь бόльшую потерю прочности, чем из углеродного или арамидного.

В отличие от полимерных композиционных 2D-материалов в тканых 3D-материалах наблюдается сильное искривление волокон утка и основы из-за стягивания их сквозными нитями. В работах [18–20] приводятся значения угла смещения оси волокон из плоскости слоя до 4–12 градусов, в то время как в 2D-материалах отклонение не превышает 2–3 градуса. Получаемые полости могут не заполниться связующим, что приведет к образованию пористости в пластике. Сквозные нити испытывают при растяжении материала сильную деформацию и могут смещаться. В работах [19, 21] для ткани с ортогональной схемой армирования получили угол смещения до 45 градусов. При этом сквозная нить имеет вид, близкий к синусоиде.

В работе [14] проведено сравнение свойств полимерного композиционного 3D-материала из углеродного наполнителя с различными схемами объемного армирования. Показано, что сквозные волокна увеличивают долю пустот, поскольку часть связующего, заполняющего пространство между волокнами основы и утка, «блокируется» сквозными жгутами. В этом случае ортогональная структура z-армирования создает наибольшее количество пор по сравнению с другими структурами.

Независимо от типа структуры, жесткость и прочность на растяжение тканых полимерных композиционных 3D-материалов при осевой нагрузке в основном зависят от объемной доли волокон в соответствующем направлении. Среди всех структур ортогональные тканые полимерные композиционные 3D-материалы показывают наилучшие характеристики (самая высокая прочность на разрыв и деформация при разрушении) при внеосевой нагрузке. Это происходит благодаря сцеплению высотных волокон – сквозных, трансверсальных, z-волокон – с волокнами основы и утка и возможности их поворота вокруг вертикальных жгутов как вокруг оси, что позволяет лучше воспринимать внеосевую нагрузку. Кроме того, из-за высокой плотности высотных волокон у данного типа структуры, напряжения вдоль волокон лучше распределяются, предотвращаются проскальзывания между нитями в плоскости и повреждения распределяются равномерно по всей рабочей длине образца. Ортогональные тканые полимерные композиционные 3D-материалы демонстрируют самое высокое поглощение энергии при внеосевой нагрузке, что позволяет использовать их в конструкциях, где одним из основных необходимых свойств является поглощение энергии и ударостойкость.

В работе [22] показано, что для полимерных композиционных 3D-материалов со сквозной нитью, идущей под углом, при растяжении в направлениях основы или утка, влияние объемной доли высотных волокон незначительно.



Свойства на растяжение

В случае сравнения полимерных композиционных 3D- с 2D-материалами следует учитывать, что сравнение «эквивалентных» материалов подразумевает одинаковую общую объемную долю волокон в материале. Следовательно, для 3D-материалов количество волокон в плоскости x–y будет меньше. Модуль упругости тканых 3D-композитов в основном ниже, чем модуль для эквивалентного им 2D-композита. Данные, полученные в работе [16], показывают, что модуль упругости для 3D-композита ниже на ~35 %. В других исследованиях получено снижение от 10 до 35 % [23, 24].

В работах [22–24] модуль упругости у полимерных композиционных 3D-материалов получился эквивалентным или даже несколько большим, чем у 2D-композитов. При использовании данных результатов следует учитывать – насколько точно соблюдалось равенство объемных долей волокон при сравнении.

Низкий модуль упругости тканых 3D-композитов также связан с искажением формы жгутов в плоскости x–y, вызванным сквозными волокнами.

Уникальной особенностью многих тканых 3D-композитов является то, что они начинают «разупрочняться» при относительно низких уровнях растягивающих напряжений [16, 19, 23, 24]. На деформационной кривой это выражается в перегибе. Жесткость при этом может снизиться на 20–50 % в зависимости от типа материала. Связано это с началом «пластической» деформации наиболее искаженных от сквозного армирования волокон. Внутри жгута начинается сдвиг волокон [18, 19], при этом в материале происходит растрескивание матрицы, разрыв жгутов и другие типы повреждений [17–19].

Разрушение при растяжении обычно происходит в результате разрыва волокон в плоскости слоя. Данные волокна могут значительно повреждаться в процессе производства. В итоге прочность на растяжение тканого 3D-композита часто ниже, чем у эквивалентного 2D-материала [25–30].



Свойства на сжатие

В настоящее время опубликовано не так много работ, в которых приводятся результаты испытаний на сжатие тканых 3D-композитов. В большинстве исследований получено, что модуль упругости при сжатии тканых 3D-композитов ниже, чем у эквивалентных однонаправленных или тканых 2D-материалов [24, 27, 30]. Более низкий модуль упругости обусловлен обжимом и искажением формы жгутов от высотных волокон (появлению волн). При этом возможно как повышение, так и снижение прочности материала [31, 32]. Однако следует отметить, что прочность на сжатие тканых 3D-композитов отличается не более чем на ±20 % от прочности тканых 2D-композитов, что соотносится с результатами на растяжение и вызвано, по-видимому, теми же эффектами.



Межслоевые свойства

Важным преимуществом тканых 3D-композитов, по сравнению с обычными ткаными 2D-композитами, является высокая устойчивость к расслаиванию и растрескиванию [33–35], что способствует их использованию в высоконагруженных или подверженных ударам конструкциях авиационной техники, таких как соединения панелей крыла [36], фланцы, роторы турбин [37] и др.

В работах [25, 37–39] показано, что вязкость межслойного разрушения по моде I тканых 3D-композитов выше, чем у тканых 2D-композитов. Значение данной характеристики растет с увеличением объемного содержания, модуля упругости, прочности на растяжение и сопротивления выдергиванию z-волокон в материале. Однако даже относительно небольшая доля таких волокон может обеспечить значительное повышение значений сопротивления расслаиванию. Например, в работе [39] обнаружено, что межслоевая вязкость разрушения при отрыве для тканого 3D-композита из углеродного волокна с содержанием 1 % z-волокон была в ~14 раз выше, чем у тканых 2D-композитов. Данные об одном из наибольших увеличений межслоевой вязкости разрушения тканого 3D-композита приводятся в работе [25], где доля содержания z-волокон в 8 % дала ее повышение более чем в 20 раз. Таким образом, оптимальным для повышения межслоевой прочности будет ортогональное z-армирование. В работе [40] показано, что даже небольшое отклонение от вертикали z-волокон приводит к снижению межслоевой вязкости разрушения. Последнее происходит из-за того, что вместо простого растяжения z-волокна начинают работать и на сдвиг [41].

Трехмерные тканые ПКМ также имеют преимущество при расслоении по моде II [42]. Армирование углеродными волокнами по толщине увеличило вязкость межслойного разрушения тканых 3D-композитов по моде II до 150 % по сравнению с 2D-композитом. Ортогональная структура таких ПКМ наиболее эффективна против разрушения по моде I. В случае нагружения образцов по моде II получено, что ортогональная и послойная структура z-армирования дают одинаковые результаты. Образцы с z-армированием под углом демонстрируют худшие результаты и для испытаний на разрушение по модам I и II [42].

В статье [43] получено, что чем больше содержание z-волокон, тем больше межслоевая вязкость разрушения – доля таких волокон в 1,1 % позволила увеличить межслоевую вязкость разрушения почти на 400 %.

В некоторых материалах z-волокна могут проскальзывать, но при этом они остаются неповрежденными и удерживают образец от полного разрушения (зона таких неразрушенных z-волокон может простираться до 30 мм от вершины трещины). Эти волокна препятствуют расслаиванию, способны выдерживать бόльшую часть приложенной нагрузки и тем самым снижают напряжения в вершине трещины [44].

Свойства при межслоевом сдвиге тканого 3D-композита, как правило, равны или немного выше, чем у эквивалентного тканого 2D-материала. Последнее демонстрируется в работах [23, 24, 27, 45].

В работе [46] исследования показали снижение кажущейся межслойной прочности на сдвиг для тканого 3D-композита по сравнению с ткаными 2D-композитами, которые демонстрируют бόльшую нагрузку первоначального пика, однако после него жесткость образца резко снижается, а растрескивание приводит к разрушению образца. Хотя у тканых 3D-композитов пик и ниже (что связано с ослаблением материала за счет z-армирования), но после него наблюдается ступенчатый процесс постепенного разрушения – образец выдерживает бόльшие деформации, а растрескивание образца сдерживается сквозным армированием (в работе [46] приведены результаты для ПКМ из стекловолокна с объемными долями содержания z-армирования 3 и 10 %).

В работе [47] на примере джутовых тканых 3D-композитов по результатам испытаний методом короткой балки показано, что ортогональное z-армирование обеспечивает образцу наибольшую неупругую деформацию.

В работах [48, 49] на образцах в форме короткой балки исследовано влияние угла поворота ткани в плоскости на механические свойства. Образцы с расположением основы по оси 0 и 90 градусов показали более высокие значения прочности. Однако поглощение энергии происходит лучше в образцах, вырезанных так, что в них оси основы или утка не совпадают с продольной осью образца. Такие образцы могут испытывать бόльшие деформации.

В работе [50] по результатам испытаний методом короткой балки демонстрируется повышение межслоевой прочности модифицированного тканого 3D-композита с углеродным волокном, а в статье [51] проведен анализ научно-технической литературы последних лет по тканым 3D-композитам и делается вывод о недостаточном внимании, уделенном в исследованиях испытаниям на сдвиг в плоскости листа, изгиб и межслоевой сдвиг.



Сопротивление удару

Как отмечалось ранее, основное преимущество тканых 3D-композитов – это поглощение энергии, что делает их перспективными материалами для использования в конструкции фюзеляжа, который может в течение всего срока эксплуатации летательного аппарата подвергаться повреждениям посторонними предметами (Foreign Object Damage). К ним относятся: повреждения от ударов камней, поднятых с поверхности взлетно-посадочных полос при разбеге и посадке; столкновения с птицами во время полета и с наземной техникой; падение инструмента; погодные воздействия, такие как град. Испытанию тканых 3D-композитов с помощью ударов с низкой и средней энергией посвящены работы [25, 26, 45, 52–55]. Трехмерные тканые композиты испытывали на удар при низком и среднем уровнях энергии с использованием легких низкоскоростных снарядов для оценки их устойчивости к повреждениям конструкций самолетов от града и столкновения с птицами во время полета, а также возможному падению инструмента во время технического обслуживания.

В работах [56, 57] проводилось испытание на удар с высокой энергией. Обнаружено, что площадь поврежденной поверхности у тканых 3D-композитов меньше, чем у тканых 2D-композитов с тем же объемным содержанием волокон [52]. Однако в работе [58] в целом получены противоречивые результаты: прочность после удара оказалась практически одинаковой для трех типов двумерных ПКМ, слоистых с последующей прошивкой углеродным волокном и тканых 3D-композитов. После испытания у тканых 3D-композитов обнаружено внутреннее растрескивание, и чем больше была доля z-армирования в образце, тем дальше от места удара распространялось растрескивание [59].

Хорошая стойкость к ударным повреждениям тканых 3D-композитов обычно приводит к более высоким механическим свойствам после удара, чем у тканых 2D-композитов [25, 26, 55, 56, 60]. Например, в работах [25, 60] показано, что прочность на сжатие после удара больше у тканых 3D-композитов, чем у 2D-материала. Так, до удара у 2D-материала прочность была больше на 22 %, а после удара с энергией 3,3 Дж/мм – уже прочность тканого 3D-композита больше на 9 %. Для удара с энергией 6,7 Дж/мм – прочность тканого 3D-материала больше на 26 %. Прочность образцов при изгибе, проведенном после удара, также значительно больше у тканых 3D-материалов. Так, при ударах с энергией 2–5 Дж прочность тканых 2D-материалов снижается на 40–60 % от значений прочности для неповрежденного композита. Последующее увеличение энергии удара приводит к снижению прочности на 70–80 % от первоначальной. В то же время у тканых 3D-композитов снижение прочности на изгиб при ударе с энергией 3–8 Дж составляет приблизительно 10–20 % от первоначального значения, при 18 Дж: 30 %, а при 23 Дж: 35 %.

В работе [61] для тканых 3D-композитов исследованы свойства после удара на сжатие и четырехточечный изгиб. Результаты показали, что чем больше энергия удара, тем сильнее проявляется расслоение в тканых 2D-композитах, а прочность снижается на 20 % (для энергии удара в 100 Дж), и тем более выигрышно выглядит тканый 3D-материал, у которого прочность на сжатие осталась на том же уровне. Для удара с энергией 25 Дж при четырехточечном изгибе прочность тканого 2D-композита снизилась в 4 раза, а для тканого 3D-композита – в 1,7 раза.



Усталостная долговечность

Трехмерные тканые ПКМ в основном обладают меньшей усталостной долговечностью по сравнению с ткаными 2D-композитами. Механика разрушения таких материалов связана с появлением трещин возле z-жгутов, которые создают искажения формы других жгутов, что приводит к дефектам матрицы и образованию концентраторов напряжений. Например, это подробно продемонстрировано в работе [43]. Анализ микроструктуры показал, что места, где проходят сквозные z-нити служат очагом зарождения трещин, это вызывает раннее отслоение волокон от матрицы и последующие разрывы волокон.

В работе [62] приводятся результаты исследования тканых 3D-композитов на трехточечный изгиб – статический и циклический (R = 0,1). Исследованы материалы из стекловолокна с ортогональными z-волокнами и с волокнами, расположенными под углом. Хотя тканый 3D-композит с ортогональными z-волокнами имел более высокую статическую прочность, но при циклическом воздействии усталостная долговечность больше у аналогичного композита с z-волокнами, расположенными под углом.

В статье [63] приводятся результаты по исследованию тканых 3D-композитов из стекловолокна для двух вариантов z-армирования: под углом и послойно. Для образцов с послойным z-армированием получены лучшие статические свойства – прочность при растяжении больше на 9 %, но усталостная долговечность была больше у образцов с z-армированием под углом – приблизительно на 5–9 % на различных уровнях нагружения. Оба материала показали значительную устойчивость к разрушению даже с большим количеством трещин и расслоений.

Элементы конструкции летательных аппаратов часто могут работать в условиях повышенной температуры – особенно детали, связанные с двигателем (воздуховоды и лопатки двигателя, выхлопные створки), а также нагреваемые кромки крыльев и т. п. Для изготовления этих элементов требуются материалы, обладающие коррозионной стойкостью в сочетании с отличными термостойкостью и устойчивостью к повреждениям, а также повышенной усталостной долговечностью. В работе [64] проведено сравнение тканых 2D- и 3D-композитов из углеродного волокна при повышенной температуре (329 °С). Для тканых 3D-композитов критическое значение уровня нагрузки для 2×105 циклов составило 303 МПа (40 % от предела прочности), для 2D-материала: 243 МПа (30 % от предела прочности). Оба материала лучше работали при цикле «растяжение–растяжение». При циклических испытаниях с включением в цикл нагружения сжатия усталостная долговечность значительно снижалась у обоих ПКМ, но у 2D-материала это проходило существеннее. Все образцы разрушались в момент сжатия. Двумерно-армированный ПКМ разрушался из-за расслоения и растрескивания матрицы. Трехмерные тканые ПКМ за счет z-армирования не расслаивались, разрушение происходило при сдвиге между слоями при разрыве z-волокон. Наличие высотных волокон в тканом 3D-материале повышает его устойчивость к расслаиванию и, следовательно, ограничивает рост повреждений во время сжатия. Трехмерный ПКМ разрушается из-за разрыва волокон высотных жгутов при сдвиге.

В статье [65] приводятся общие выводы по усталости тканых 3D-композитов:

– на усталостные свойства тканых 3D-композитов влияют механические характеристики как волокон в плоскости, так и волокон z-армирования;

– схема z-армирования влияет на характер зарождения и рост трещин при циклической нагрузке;

– разные уровни напряжения приводят к разной степени поврежденности тканых 3D-композитов;

– при одном и том же уровне напряжения остаточная прочность и жесткость уменьшаются с увеличением числа циклов нагрузки;

– направление нагрузки оказывает большое влияние на усталостные свойства;

– усталостные свойства тканых 3D-композитов зависят от температуры.

В исследовании [66] также приводятся обобщенные сведения о характере усталостного разрушения:

– в основном разрушаются волокна нитей основы;

– места изгибов волокон z-армирования являются зонами зарождения начальных трещин в матрице;

– трение между нитями основы и z-армирования (за счет эффекта Пуассона) при приложении растягивающего напряжения может снизить усталостную долговечность образца.

Данные обобщения сделаны на основе множества работ по исследованию усталостной долговечности тканых 3D-композитов. Тем не менее указывается, что, несмотря на множество проведенных работ, необходимо и дальше развивать данную область исследования.



Тканые 3D-композиты без искажения слоев

Для решения проблемы с волнообразным деформированием жгутов в тканых 3D-материалах разработана технология изготовления так называемых тканых 3D-композитов без искажения слоев (Non-Crimp Fabric – NCF). Данная технология подразумевает комбинацию создания однонаправленных и тканых ПКМ. Сначала происходит выкладка слоев в последовательности, обеспечивающей квазиизотропную укладку, а затем прошивка сквозной z-нитью (рис. 5, а). После этого проводятся пропитка связующим и отверждение.

Данная технология снижает повреждаемость z-нитей стекло- и углеволокна в процессе изготовления, а также повышает механические свойства материала за счет уменьшения геометрических искажений волокон. Сравнение различных схем армирования приведено на рис. 5, б, для тканых 3D-композитов даны изображения со стороны утка и основы.

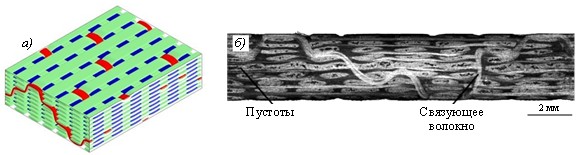

Рис. 5. Трехмерные тканые композиционные материалы без искажения слоев: а – схема изготовления [67]; б – вид поперечного сечения, полученного с использованием компьютерной томографии [68]



В работе [69] представлено исследование тканых 3D-композитов из стекловолокна без искажения слоев. Такие композиты обладают несколько большей прочностью на сдвиг в плоскости листа в сравнении с обычными ткаными 3D-композитами за счет наличия слоев с армированием в направлениях ±45 градусов. За счет сквозного армирования они также показали более высокие значения модуля упругости и прочности на сдвиг по сравнению с 2D-материалами – в 3,3 и 2,5 раза соответственно.

В статье [70] на материалах из стекловолокна получены следующие результаты: усталостная долговечность тканых 3D-композитов без искажения слоев больше, чем у тканых 2D-композитов. В зависимости от уровня нагрузки разница составляет от 30 до 80 %. У обычных тканых 3D-композитов разница еще больше и составляет от 23 до 95 % – чем ниже уровень нагрузки, тем больше разница.

В работе [71] представлен сравнительный анализ свойств ПКМ из углеродного волокна после удара с малой энергией (одиночный и три последовательных удара в разные места образца). По площади поврежденной поверхности традиционные тканые 3D-композиты показали лучший наименьший результат, у тканых 2D-материалов площадь поврежденной поверхности больше в 1,6 раза, а у тканых 3D-композитов, выполненных по технологии без искажения слоев, она больше в 2,8 раза. При испытании на сжатие после удара тканые2D- и 3D-композиты без искажения слоев демонстрируют более быстрое разрушение. Образцы из обычных тканых 3D-композитов продемонстрировали лучшую стойкость к удару: прочность при сжатии после удара у них остается на уровне 90–95 % от исходной. В то же время у тканых 3D-композитов без искажения слоев она снижается до 80 % при одиночном ударе и до 60 % ‒ при трехкратном, а у тканых 2D-композитов – до 75 и 60 % соответственно.



Заключения

В представленном обзоре собраны основные результаты исследования свойств тканых 3D-композитов. Данные материалы за счет своей структуры обладают хорошей межслойной прочностью и остаточной прочностью после удара. Большим их недостатком является искривление жгутов и слоев, что значительно ухудшает механические свойства при статических и циклических нагрузках по сравнению с 2D-материалами. За счет сложной внутренней структуры характер разрушения у тканых 3D-композитов более сложный, чем у тканых 2D-композитов.

Многие рассмотренные работы указывают на необходимость более подробного исследования структуры данных материалов, расширения применения компьютерной томографии и метода корреляции цифровых изображений для комплексного анализа их разрушения.

Следует отметить необходимость дальнейших исследований и совершенствования данных материалов, включая поиск компромиссных решений по объемной доле армирующих z-волокон, а также развитие технологий изготовления (примером служит технология изготовления тканых 3D-композитов без искажения слоев), что позволит расширить области их применения.

Работа выполнена при поддержке ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ в рамках реализации комплексной научной проблемы 2.2. «Квалификация и исследования материалов» («Стратегические направления развития материалов и технологий их переработки на период до 2030 года»).
