Оценка возможности применения технологии вакуумного формования препрегов и семипрегов для изготовления средств реабилитации инвалидов
Методы переработки полимерных композиционных материалов безавтоклавным формованием в связи со все более широким их применением в самых разнообразных областях промышленности, в первую очередь гражданских, становятся востребованными и актуальными благодаря низкой стоимости и простоте аппаратурного оснащения. Актуальной областью применения полимерных композиционных материалов является производство средств реабилитации инвалидов, в частности элементов модулей повседневных и беговых стоп, для изготовления которых в настоящее время используются материалы импортного производства.
Введение
Полимерные композиционные материалы (ПКМ), выполненные с использованием препреговых технологий, широко используются в таких традиционных областях, как аэрокосмическая, машиностроительная, специальная и автомобильная промышленность [1–3]. Вместе с этим увеличение потребности в новых экономичных и экономически целесообразных изделиях как в авиационной, так и в иных высокотехнологичных отраслях промышленности вызывает необходимость постоянного обновления как самих материалов для этих изделий, так и технологий их изготовления [4, 5].
Благодаря отличным весовым и физико-механическим характеристикам ПКМ, изготовленные с использованием препреговых технологий, можно использовать для замены металлических сплавов [6, 7]. Однако все более актуальный запрос потребителей на высокую энергоэффективность технологических процессов и снижение стоимости требует поиска новых технологий переработки материалов. Особенно это заметно в гражданских областях промышленности, где важна экономическая эффективность изготовления продукции, что является одним из основных стимулирующих факторов их развития.
Таким способом стал вакуумный процесс формования с использованием препрегов или семипрегов (предварительно полностью или частично пропитанных связующим полуфабрикатов на основе тканых наполнителей или однонаправленных жгутов).
Замена энергоемкой технологии автоклавного формования на дешевую и простую технологию с низкими капиталовложениями позволила изготавливать конструкции практически без ограничений размеров получаемых изделий, которые налагает использование автоклава, и существенно сэкономить как на дорогостоящем оборудовании, так и на стоимости проведения самого процесса производства изделий. Как показано в работах [8–10], переход на новый способ изготовления не приводит к снижению уровня свойств изделий относительно традиционного автоклавного метода и практически гарантирует получение высокопрочных материалов. Зарубежные разработчики и производители материалов поставляют заказчикам как препреги для безавтоклавного формования, так и семипреги [11, 12].
Основными разработчиками технологий и производителями на мировом рынке препрегов являются компании Mitsubishi Rayon Co. Ltd, Teijin Limited, Toray Industries Inc., Hexcel Corporation, Gurit Holding AG, Royal Tencate N.V., SGL Group и др. В России производством препрегов с использованием различных типов наполнителей занимаются НИЦ «Курчатовский институт» – ВИАМ, АО «Препрег-СКМ» и ООО «Итекма».
Кроме основных зарекомендовавших себя потребителей ПКМ (авиационная промышленность, машино- и судостроение, изготовление специальной техники и др.), такие материалы все чаще применяют производители средств реабилитации инвалидов (протезов и ортезов) по тем же основным причинам – уникальное сочетание прочностных и отличных весовых характеристик.
На рынке РФ в настоящее время широко представлены изделия импортных разработчиков и производителей, таких как компании Ottobock (Германия), Öccur (Исландия), Orliman (Испания) (рис. 1) и др., а для изготовления отечественных средств реабилитации инвалидов чаще всего используют материалы импортного производства (европейские и китайские).
Методы изготовления таких изделий разнообразны и включают как автоклавное, так и неавтоклавное формование с применением предлагаемых на рынке ПКМ и самостоятельным изготовлением слоистых материалов из углеродной ткани и различных смол.
Вследствие введения антироссийских санкций некоторые зарубежные производители модулей или прекратили поставки, или значительно увеличили их сроки. В связи с этим актуальной стала разработка отечественных модулей. Наряду со все еще доступными на отечественном рынке импортными модулями стали появляться отечественные разработки модулей стопы с различными функциональными характеристиками, предназначенные для пациентов различного уровня двигательной активности, в том числе модули стоп для занятий спортом. Новые конструкции модулей продолжает создавать один из основных отечественных разработчиков и производителей – ООО «Анатомикс Бионическая Лаборатория» (рис. 2).
В части изготовления индивидуальных изделий из ПКМ также появляются новые разработки. Например, НПФ «Орто-Космос» начала изготовление индивидуальных ортезов на голень (рис. 3). Но, к сожалению, расширение области их применения тормозится высокой стоимостью изделия, которая определяется в том числе высокой стоимостью используемых в производстве материалов, в частности препрегов.
Материалы и методы
Как отмечено ранее, в качестве материалов для оценки применимости процесса вакуумного формования для изготовления средств реабилитации инвалидов выбраны разработанные в НИЦ «Курчатовский институт» – ВИАМ препрег ВКУ-39/ВТкУ-2.200 и семипреги марок ВКУ-69 и ВКУ-69/ВТкУ-2.200. Геометрические параметры экспериментальной конструкции и несколько вариантов опытной алюминиевой оснастки для ее изготовления предоставило ООО «Анатомикс Бионическая Лаборатория» (рис. 4).

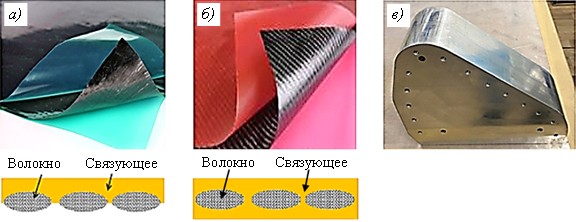

Основное отличие семипрега от препрега заключается в наличии свободного непропитанного дренирующего слоя тканого наполнителя.
Для изготовления указанных материалов используется равнопрочная ткань марки ВТкУ-2.200 (препрег ВКУ-39/ВТкУ-2.200, семипрег ВКУ-69/ВТкУ-2.200), однонаправленная – марки ВТкУ-3 (семипрег марки ВКУ-69) и расплавные эпоксидные связующие разработки и производства НИЦ «Курчатовский институт» – ВИАМ марок ВСЭ-1212 и ВСЭ-68 [13–15], свойства которых приведены в табл. 1.
Связующее ВСЭ-1212 имеет более высокие прочностные характеристики благодаря наличию термопластичной составляющей. С другой стороны, именно наличие термопласта приводит к увеличению вязкости связующего при температуре переработки, что не затрудняет формовку материала в автоклаве, но может создать дополнительные ограничения при вакуумном формовании.
Показатель | Значения показателей для связующих | |
ВСЭ-1212 | ВСЭ-68 | |
| Максимальная температура отверждения, °С | 180 | 180 |
| Температура стеклования Тgdry, °С | 187 | 193 |
Вязкость связующего в семипреге при температуре переработки 100 °С, Па·с | 18 | 10 |
Предел прочности, МПа: при изгибе при растяжении |
140 90 |
137 79 |
| Степень отверждения при температуре 180 °С, % | 99 | 99 |
Необходимо отметить, что данные материалы имеют максимальную температуру отверждения 180 °С и разработаны для изготовления средне- и высокопрочных конструкций с максимальной температурой эксплуатации 120 °С. Цель данной работы – определение возможности применения технологии вакуумного формования препрегов для изготовления средств реабилитации инвалидов. Для подобных изделий такая высокая рабочая температура не является актуальной. Кроме того, высокая температура отверждения приводит к дополнительной излишней энергонасыщенности процесса переработки препрега, что также не является необходимым для предполагаемой области применения изделий из этого материала. Из практики известно, что температура переработки материалов до 120–130 °С является «удобной» для потребителя, одновременно обеспечивает высокий уровень физико-механических свойств ПКМ и снижает энергопотребление технологического процесса. Соответственно, для развития данного направления целесообразно подобрать или разработать материалы для вакуумного формования именно в этой температурной области переработки и эксплуатации.
Основные свойства использованных в работе материалов (препрега и семипрегов) приведены в табл. 2.
Показатель | Значения показателей для материала | ||
|---|---|---|---|
ВКУ-39/ВТкУ-2.200 | ВКУ-69 | ВКУ-69/ВТкУ-2.200 | |
| Массовая доля связующего, % | 36 | 34 | 35 |
| Поверхностная плотность, г/м2 | 315 | 310 | 315 |
| Толщина монослоя углепластика, мм | 0,22 | 0,2 | 0,2 |
| Температура стеклования, °С | 185 | 190 | 190 |
| Плотность углепластика, г/см3 | 1,56 | 1,52 | 1,56 |
Предел прочности углепластика (для вакуумного формования), МПа: при растяжении |
915 |
2120 |
780 |
| при изгибе | 1000 | 1470 | 925 |
| при сжатии | 785 | 1040 | 620 |
В работе использована технология вакуумного формования препрегов, позволяющая обеспечить получение высококачественных изделий из ПКМ с гораздо меньшими энергозатратами и высокой экономической эффективностью за счет более низкой стоимости оборудования относительно традиционного и привычного автоклавного формования. Кроме того, необходимо помнить, что автоклав является устройством, относящимся к опасным производственным объектам, что подразумевает организацию рабочего места и проведение специализированных мероприятий по осуществлению производственного контроля за безопасной эксплуатацией оборудования, работающего под избыточным давлением, в соответствии с требованиями Ростехнадзора [16].
Организация процесса вакуумного формования препрегов отличается простотой и требует минимального оснащения специализированным оборудованием (термошкаф, обеспечивающий необходимый уровень температуры для отверждения используемого в препреге (семипреге) связующего, и вакуумный насос достаточной мощности для дегазации воздушной фазы из технологического пакета). Материалы для сборки технологического пакета являются стандартными для организации процесса вакуумного формования при таких уровнях температур и вполне доступны на рынке РФ.
Сборка технологического пакета должна обеспечить первоначально оптимальную схему отвода воздушной фазы путем укладки жертвенной ткани и дренажа в соответствии с геометрическими параметрами получаемого изделия. При сборке пакета необходимо учитывать возможные ограничения оттока связующего из слоев препрега для исключения «пересушки» получаемого ПКМ [17, 18].
В работе [19] показано, что в случае оптимальной организации процесса изготовления ПКМ безавтоклавным формованием препрега реально получать изделия с физико-механическими свойствами, приближенными к свойствам «автоклавного» аналога. Использование семипрега при этом методе формования в еще большей степени упрощает сам подход к получению низкопористого материала (так как наличие пор в первую очередь определяет механические характеристики материала) – присутствие непропитанного фрагмента тканого наполнителя обеспечивает облегченную дегазацию летучих компонентов и более короткое время вакуумирования в сравнении с препреговым аналогом [20–22].
Результаты и обсуждение
В процессе оценки возможности применения технологии вакуумного формования препрегов для изготовления средств реабилитации инвалидов, в частностиконструктивно-подобного элемента (КПЭ) фрагмента модуля стопы, использованы семипреги и препрег на основе углеродных наполнителей.
С учетом более быстрого и простого проведения процесса вакуумирования семипрегов экспериментальные работы начаты именно с этих материалов. В КПЭ изделия использовано чередование слоев армирующего наполнителя: в качестве внешних покровных слоев применен семипрег на основе равнопрочной ткани, в качестве основных внутренних – на основе однонаправленного наполнителя.
С учетом разнотолщинности изделия проведен раскрой семипрега на необходимое количество фрагментов различной длины при фиксированной ширине выкладываемого материала (рис. 5).

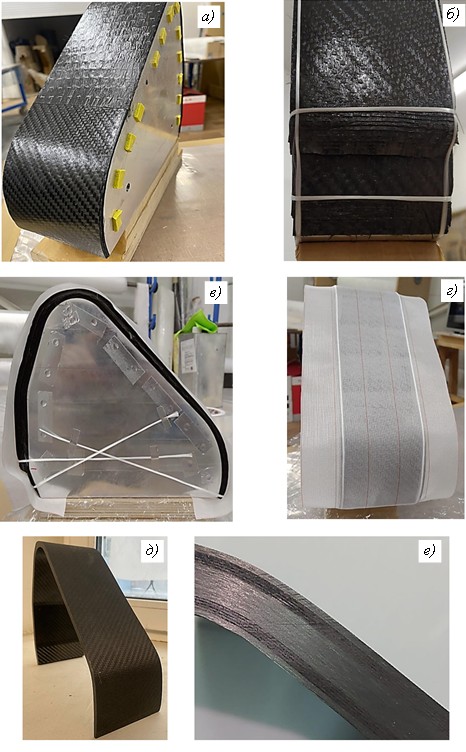

На рис. 6 приведены изображения процесса подготовки технологического вакуумного пакета с использованием семипрегов на основе как равнопрочной ткани, так и однонаправленного наполнителя.
Как указано ранее, при изготовлении ПКМ с использованием процесса безавтоклавного формования исключительно важны максимальное удаление воздушной фазы из технологического пакета и, соответственно, грамотная организация его сборки для газоотведения по всей площади выложенного углеродного материала. В случае использования семипрега ситуация упрощается за счет наличия в монослое материала сухой, не пропитанной связующим составляющей тканого наполнителя (рис. 4). Выкладка жертвенной ткани и дренажного материала дополнялась размещением в сборке сухого стекловолокна, которое дополнительно обеспечивало на этапе вакуумирования отвод воздушной фазы из технологического пакета.
Отверждение семипрегов проводили по ранее отработанному ступенчатому режиму с максимальной температурой нагрева 180 °С [8]. Необходимо отметить, что важным фактором, влияющим на качество изготовления детали, является точный контроль температуры в процессе отверждения материала, в частности проведение прогрева с учетом данных не только термопары термошкафа, но и термопары, размещенной на оснастке. Такой дополнительный контроль тем более является актуальным в случае использования массивной металлической оснастки с высокой теплоемкостью, время прогрева и, соответственно, реальная температура которой значительно отличаются от показателей термопары шкафа.

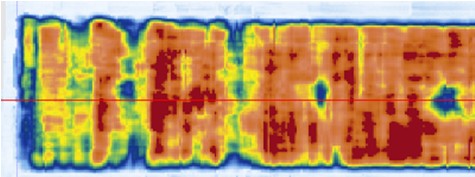

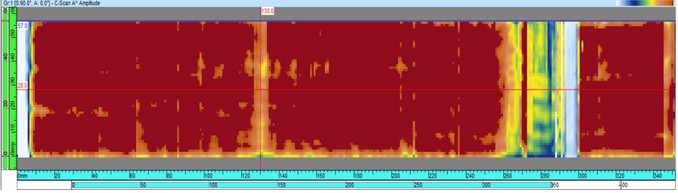

В результате проведенного подбора оптимальной схемы дегазации вакуумного технологического пакета получен образец КПЭ. После торцовки образца проведен ультразвуковой контроль эхоимпульсным методом в ручном режиме с целью оценки сплошности материала на межслойные расслоения и иные дефекты. Показано, что в плоских частях КПЭ фрагмента модуля стопы отсутствуют дефекты и расслоения (рис. 7).
В зонах перегиба изделия, полученного данным способом, проведение оценки затруднительно, поскольку используемый датчик ультразвукового контроля не обеспечивал полного контакта с поверхностью исследуемой пластины, в этих зонах фрагменты изображения окрашены в другой цвет. Для корректного и полного определения качества изготовления КПЭ сложной формы необходимо использовать иные способы контроля, например рентгеновскую компьютерную томографию, результаты которой не зависят от кривизны поверхности исследуемого образца. Однако в данном случае цель подробного исследования КПЭ не ставилась, полученный результат подтвердил бездефектность и сплошность материала в изученных зонах.
Аналогичным образом проведена работа по изготовлению КПЭ фрагмента модуля стопы из препрега вакуумным формованием. В данном случае использован только один материал на основе равнопрочной углеродной ткани, который раскроен на необходимое количество фрагментов различной длины при фиксированной ширине. В качестве оснастки применяли менее материало- и теплоемкий образец, предоставленный ООО «Анатомикс Бионическая Лаборатория».

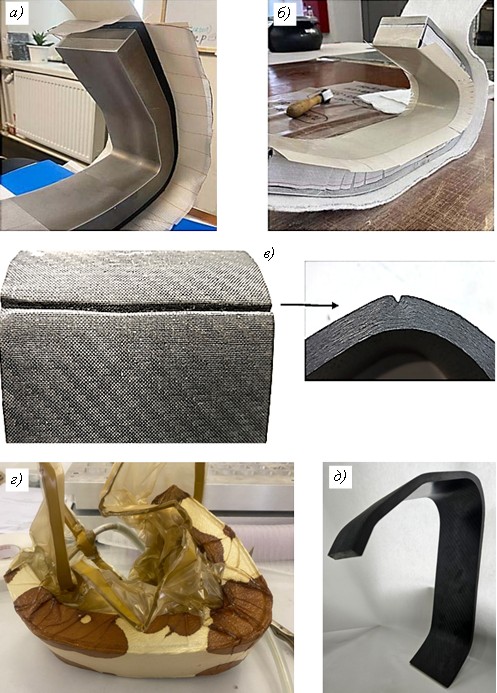

На рис. 8 приведены изображения процесса изготовления КПЭ фрагмента модуля стопы с использованием препрега.
Следует отметить, что ввиду особенностей материалов (полная пропитка препрега и частичная пропитка семипрега) поведение сборок слоев в технологическом пакете оказалось различным. Семипрег при формовании равномерно распределился по оснастке, в зоне перегиба заметные сдвижки и иные дефекты не образовались. В случае препрега пришлось использовать дополнительную «ответную» цулагу при формовке, поскольку без нее при повышении температуры, когда связующее при снижении вязкости начинало течь, верхние слои материала сдвигались и собирались складкой наподобие «клюва», что существенно искажало форму изделия (рис. 8, в). Попытка компенсировать эти дефекты за счет сборки вакуумного пакета на внутренней стороне оснастки не увенчалась успехом, расслоения и сдвиг материала происходили, но в меньшей степени.
Использование второй оснастки позволило компенсировать нагрузки, возникающие в материале, и обеспечило изготовление бездефектного материала.
На рис. 8, г видно вытекание связующего в жертвенный слой. Это обычное явление при таком способе формования, когда периметр выложенных слоев препрега не «глушится» герметизирующим жгутом, а позволяет проводить предварительное вакуумирование сборки материала в технологическом пакете, в отличие от автоклавного формования, оставляя некоторое количество газовой фазы внутри пакета. При высоком давлении оставшаяся газовая фаза сожмется до приемлемой величины объемной доли пор в ПКМ.
Как и в случае использования семипрегов, ультразвуковой контроль эхоимпульсным методом в ручном режиме показал отсутствие дефектов и расслоений в плоских частях КПЭ фрагмента модуля стопы (рис. 9), в зоне перегиба использование данного метода не является корректным.
Заключения
Оценка возможности применения технологии вакуумного формования с использованием разработанных в НИЦ «Курчатовский институт» – ВИАМ материалов (препрега и семипрегов) для изготовления средств реабилитации инвалидов показала реализуемость этого подхода при изготовлении КЭП модуля стопы и может быть транспонирована более широко на изготовление иных изделий в этой отрасли. Показаны отличия поведения сборки слоев в технологическом пакете препрега и семипрегов при отверждении (образование складки еще не отвержденного материала). Указан возможный путь решения этой проблемы. Проведение ультразвукового контроля эхоимпульсным методом в ручном режиме показало отсутствие дефектов и расслоений в углепластиках КПЭ на основе как препрега, так и семипрегов.
Применение процесса вакуумного формования в промышленности при изготовлении различных образцов конструкций обеспечит переход к качественно новым технологическим процессам и использованию современных перспективных отечественных материалов, а также будет способствовать сокращению разрыва между российскими и зарубежными конкурентными технологиями.
Для реализации вакуумного формования с использованием рассмотренных материалов при изготовлении средств реабилитации инвалидов целесообразно добиться снижения температуры формования углепластиков до достаточных в указанной области применения и обеспечить стоимость материалов, конкурентную на рынке РФ.
Работа проведена при финансовой поддержке Министерства науки и высшего образования Российской Федерации (Министерство) в рамках Соглашения № 075-11-2025-012 между Министерством и Федеральным государственным унитарным предприятием «Всероссийский научно-исследовательский институт авиационных материалов» Национального исследовательского центра «Курчатовский институт» на основании Распоряжения Правительства Российской Федерации № 1789-р от 04.07.2023 об утверждении комплексной научно-технической программы полного инновационного цикла «Новые композиционные материалы: технологии конструирования и производства».
- Kablov E.N. New Generation Materials and Technologies for Their Digital Processing // Herald of the Russian Academy of Sciences. 2020. Vol. 90. No. 2. P. 225–228.
- Онищенко Г.Г., Каблов Е.Н., Иванов В.В. Научно-технологическое развитие России в контексте достижения национальных целей: проблемы и решения // Инновации. 2020. № 6 (260). С. 3–16.
- Каблов Е.Н., Антипов В.В. Роль материалов нового поколения в обеспечении технологического суверенитета Российской Федерации // Вестник Российской академии наук. 2023. Т. 93. № 10. С. 907–916.
- Старцев В.О., Антипов В.В., Славин А.В., Горбовец М.А. Современные отечественные полимерные композиционные материалы для авиастроения (обзор) // Авиационные материалы и технологии. 2023. № 2 (71). Ст. 10. URL: http://www.journal.viam.ru (дата обращения: 31.01.2025). DOI: 10.18577/2713-0193-2023-0-2-122-144.
- Раскутин А.Е. Российские полимерные композиционные материалы нового поколения, их освоение и внедрение в перспективных разрабатываемых конструкциях // Авиационные материалы и технологии. 2017. № S. С. 349–367. DOI: 10.18577/2071-9140-2017-0-S-349-367.
- Михайлин Ю.А. Волокнистые полимерные композиционные материалы в технике. СПб.: Научные основы и технологии, 2013. 720 с.
- Валуева М.И., Евдокимов А.А., Начаркина А.В., Губин А.М. Полимерные композиционные материалы и технологии в автомобилестроении (обзор) // Труды ВИАМ. 2022. № 1 (107). Ст. 06. URL: http://www.viam-works.ru (дата обращения: 05.10.2025). DOI: 10.18577/2307-6046-2022-0-1-53-65.
- Донецкий К.И., Караваев Р.Ю., Быстрикова Д.В., Грачева А.Д., Ткачук А.И. Семипреги и углепластики на их основе // Труды ВИАМ. 2025. № 8 (150). Ст. 08. URL: http://www.viam-works.ru (дата обращения: 02.10.2025). DOI: 10.18577/2307-6046-2025-0-8-85-99.
- Berring N.S., Renieri M.P., Bond G.G., Palmer D.J. Autoclave vs. Non-Autoclave: A comparison of hat-stiffened subcomponents by static and fatigue testing and related non-destructive evaluations // 2012 SAMPE International Symposium and Exhibition-Emerging Opportunities: Materials and Process Solutions. Baltimore MD, 2012. P. 23–25.
- Garschke C., Weimer C., Parlevliet P.P., Fox B.L. Out-of-autoclave cure cycle study of a resin film infusion process using in situ process monitoring // Composites. Part A: Applied Science and Manufacturing. 2012. Vol. 43. Is. 6. P. 935–944.
- Levy A., Hubert P. Vacuum-bagged composite laminate forming processes: Predicting thickness deviation in complex shapes // Composites. Part A: Applied Science and Manufacturing. 2019. Vol. 126. P. 105568.
- Ma Y., Centea T., Nutt S.R. Defect reduction strategies for the manufacture of contoured laminates using vacuum BAG-only prepregs // Polymer Composites. 2017. Vol. 38. P. 2016–2025.
- Ткачук А.И., Донецкий К.И., Терехов И.В., Караваев Р.Ю. Применение термореактивных связующих для изготовления полимерных композиционных материалов методами безавтоклавного формования // Авиационные материалы и технологии. 2021. № 1 (62). Ст. 03. URL: http://www.journal.viam.ru (дата обращения: 01.10.2025). DOI: 10.18577/2713-0193-2021-0-1-22-33.
- Сидорина А.И., Сафронов А.М., Куцевич К.Е., Клименко О.Н. Углеродные ткани для изделий авиационной техники // Труды ВИАМ. 2020. № 12 (94). Ст. 05. URL: http://www.viam-works.ru (дата обращения: 16.10.2025). DOI: 10.18577/2307-6046-2020-0-12-47-58.
- Мухаметов Р.Р., Петрова А.П. Термореактивные связующие для полимерных композиционных материалов (обзор) // Авиационные материалы и технологии. 2019. № 3 (56). С. 48–58. DOI: 10.18577/2071-9140-2019-0-3-48-58.
- Приказ Федеральной службы по экологическому, технологическому и атомному надзору от 15 декабря 2020 г. № 536 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением». URL: http://www.infobm.ru/upload/Правила%
- 20промышленной%20безопасности%20при%20использовании%20оборудования.pdf (дата обращения: 10.10.2025).
- Пузырецкий Е.А., Донецкий К.И., Шабалин Л.П., Караваев Р.Ю., Савинов Д.В. Теоретико-экспериментальное исследование вакуумного формования семипрегов на основе углеродных наполнителей (ленты и ткани) и расплавного эпоксидного связующего // Авиационные материалы и технологии. 2024. № 2 (75). Ст. 09. URL: http://www.journal.viam.ru (дата обращения: 01.10.2025). DOI: 10.18577/2713-0193-2024-0-2-109-121.
- Сentea T., Grunenfelder L.K., Nutt S.R. A review of out-of-autoclave prepregs – material properties, process phenomena and manufacturing considerations // Composites. Part A: Applied Science and Manufacturing. 2014. Vol. 70. P. 132–154.
- Донецкий К.И., Тимошков П.Н., Сафронов А.М., Гончаров В.А., Мищун М.И. Безавтоклавное формование препрегов // Конструкции из композиционных материалов. 2022. № 1 (165). С. 29–34.
- Farhang L., Fernlund G. Experimental study of void evolution in partially impregnated prepregs // Journal of Composite Materials. 2019. Vol. 54. P. 1511–1523.
- Levy A., Kratz J., Hubert P. Air evacuation during vacuum bag only prepreg processing of honeycomb sandwich structures: In-plane air extraction prior to cure // Composites. Part A: Applied Science and Manufacturing. 2015. Vol. 68. P. 365–376.
- Schechter S.G.K., Grunenfelder L.K., Nutt S.R. Air evacuation and resin impregnation in semi-pregs: effects of feature dimensions // Advanced Manufacturing: Polymer & Composites Science. 2020. Vol. 6. Is. 2. P. 101–114.
