Исследование процесса водопоглощения стеклопластика на основе полых волокон на базе анализа природоподобных технологий

А. В. Копылов, В. Г. Прокопенков, А. В. Славин, А. О. Курносов
УДК
678.8
DOI
10.18577/2307-6046-2025-0-7-61-80
версия в формате pdf (1.1 МБ)
Цитирование
А. В. Копылов, В. Г. Прокопенков, А. В. Славин, А. О. Курносов Исследование процесса водопоглощения стеклопластика на основе полых волокон на базе анализа природоподобных технологий // Труды ВИАМ. 2025. № 7. DOI: 10.18577/2307-6046-2025-0-7-61-80. URL: https://test.viam.ru/journal/2025/7/5
Ключевые слова
стеклопластик, полые стекловолокна, водопоглощение, микроканалы, природоподобные технологии
Аннотация

По результатам микроструктурных исследований рассмотрены особенности строения образцов стеклопластика на основе полых волокон до испытания на водопоглощение. Выполнен анализ изменения значений плотности, измеренных методом гидростатического взвешивания, для образцов стеклопластика на основе полых волокон в процессе длительного водопоглощения. Исследован процесс водопоглощения образцов стеклопластика на основе полых волокон на базе анализа природоподобных технологий – существующих в живой природе аналогичных систем и моделей водопоглощения.

Введение

Для оценки весовой эффективности и удельных прочностных характеристик стеклопластиков конструкционного и радиотехнического назначения необходимо определить их плотность. Предпочтительным методом определения плотности стеклопластиков является метод гидростатического взвешивания, поскольку позволяет учитывать влияние пор внутри материала, в отличие от метода обмера и взвешивания.

При этом плотность образцов стеклопластиков на основе полых волокон, измеренная методом гидростатического взвешивания, имеет более высокие значения по сравнению с методом обмера и взвешивания в связи с заполнением свободного воздушного объема измерительной жидкостью. При длительной выдержке образцов стеклопластиков в воде и последующем измерении плотности методом гидростатического взвешивания воздух со временем выходит из полого пространства волокон, которое заполняется водой. Как следствие, в процессе дальнейшего самопроизвольного водопоглощения полыми стекловолокнами плотность образца стеклопластика продолжает увеличиваться.

В области создания полимерных композиционных материалов (ПКМ) и изделий на их основе, в частности для судостроения, рассматриваются проблемы водопоглощения стеклопластика и других ПКМ, но только на основе сплошных волокон [1, 2], а не полых. В научно-технической литературе, например в работе [1], представлены результаты испытания образцов стеклопластика и других ПКМ на основе сплошных волокон в водной среде, крупные поры которых, например в связующем, имеют линейные размеры до 1000 мкм (1 мм), что несоизмеримо меньше, чем длины полых стекловолокон в образце стеклопластика (≥20 мм).

Анализ моделей создания ПКМ и изделий на их основе, использующих подобный водопоглощению полыми системами механизм, показал, что в основу процесса пропитки под давлением (Resin Transfer Molding – RTM) положена теория фильтрации вязких жидкостей в пористой среде, разработанная в 1856 г. французским инженером Дарси на основе экспериментальных исследований прохождения жидкости через песчаные грунты (фильтры) [3]. Согласно данной теории, основной параметр процесса − это разность давлений жидкости при входе и выходе из пористого слоя [3–7]. Самопроизвольное прохождение жидкости через грунты (фильтры), в том числе через песчаные грунты, горные породы и др., рассматривается в подземной гидромеханике [8–13]. Другие теории самопроизвольного водопоглощения, подобные теории фильтрации вязких жидкостей в пористой среде, применяются в других науках, в частности в биологических и сельскохозяйственных [14, 15].

Использование в качестве моделей водопоглощения полыми системами непосредственно процессов RTM или Light RTM (с помощью вакуума) нецелесообразно в связи с их управляемостью в лабораторных условиях, тогда как водопоглощение в образцах стеклопластика на основе полых волокон происходит самопроизвольно. Так, при инжекции полимерной смолы методом RTM или Light RTM перепады давления и зоны разрежения создаются с использованием оборудования и человеческого влияния [3, 16–24]. Кроме того, в данных моделях в качестве рабочего тела рассматривается полимерная смола, и невозможно учесть водородные и водородно-кислородные связи, которые формируют силу молекулярного сцепления и, соответственно, поверхностное натяжение воды.

Возникает ряд научных проблемных вопросов и задач, которые определяют актуальность темы исследования:

– научное обоснование причины самопроизвольного водопоглощения при проникновении воды и заполнении ею полого пространства волокон образца стеклопластика;

– разработка математической модели для определения скорости потока воды, проходящего через сквозные отверстия полых стекловолокон;

– научное обоснование процессов, происходящих в образце стеклопластика при длительном водопоглощении полыми стекловолокнами.

На основе анализа научно-технической литературы в области других наук необходимо осуществить выбор аналогичных систем, которые удовлетворяют ряду требований:

– наличие сквозных полых микроканалов (трубок) диаметром 10 мкм и длиной ≥20 мм, заполненных воздухом до водопоглощения;

– перепад давления потока воды в полых микроканалах (трубках) в процессе водопоглощения, который создается самопроизвольно в естественных условиях без внешнего вмешательства;

– рабочая среда – поток воды и воздух (кислород), находящийся в полости микроканалов (трубок);

– сила молекулярного сцепления воды, создающая поверхностное натяжение и удерживающая молекулы воды вместе. Все молекулы воды связаны друг с другом водородными и водородно-кислородными связями. Каждый атом водорода в молекуле воды образует крепкую связь с атомами кислорода соседних молекул, находящихся в воздушной полости микроканалов (трубок);

– кинематическая вязкость воды;

– силы трения воды как между ее слоями, так и на границе раздела «вода–внутренняя поверхность полых микроканалов (трубок)» вследствие вязкости воды.

Анализ научно-технической литературы [8–15] в области подземной гидромеханики, биологических, сельскохозяйственных и других наук показал, что представленному ряду требований удовлетворяют системы микроканалов грунтов и горных пород или стволов хвойных деревьев, где в естественных условиях без человеческого вмешательства моделируются данные параметры потока воды, проходящего через микроканалы диаметром 10 мкм.

Цель данной работы – исследование процесса водопоглощения стеклопластика на основе полых волокон с использованием результатов анализа природоподобных технологий − существующих в живой природе аналогичных систем и моделей водопоглощения.



Объекты исследования, описание их структуры и микроструктуры, другие исходные данные

Для микроструктурных исследований, проведенных на базе НИЦ «Курчатовский институт» – ВИАМ, до и после испытаний на водопоглощение, выбраны образцы стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон. Результаты проведения металлографического анализа шлифа образца стеклопластика представлены на рис. 1. Полые стекловолокна являются сквозными.

Результаты микроструктурных исследований поверхности шлифа образцов препрега стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон приведены на рис. 2, а. Сечение нити на основе полых стекловолокон, включающее две окружности (внешнюю и внутреннюю), приведено на рис. 2, б. Площадь внутренней окружности заполнена воздухом (выделена черным цветом на рис. 2). Площадь кольца, сформированного длинами внешней и внутренней окружности, заполнена стекловолокном (выделена серым цветом на рис. 2). Номинальный диаметр нити составляет 11 мкм, номинальное значение коэффициента капиллярности K равно 0,5. Диаметр внутренней окружности, заполненной воздухом, вычисляется по формуле

dвнут = Kdвнеш,

где dвнут,dвнеш – диаметры внутренней и внешней окружности; K – коэффициент капиллярности.

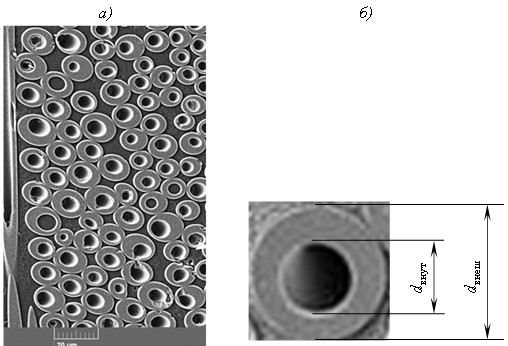

Рис. 1. Результаты проведения металлографического анализа шлифа образца стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон при увеличении ×50

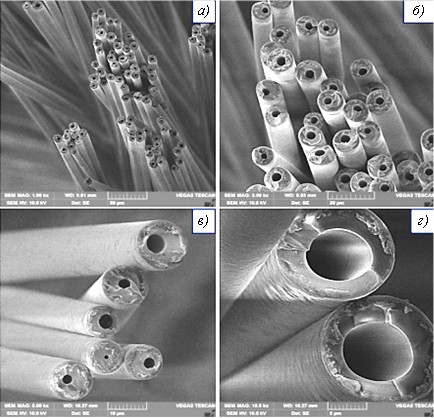

Рис. 2. Результаты исследований образцов препрега стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон: а – микроструктура поверхности шлифа; б – размеры кольца стекловолокна, сформированного длинами внешней и внутренней окружности



Номинальный диаметр окружности полого стекловолокна, заполненной воздухом, равен 5,5 мкм.

Микроструктурные исследования торцов волокон стеклоткани (рис. 3) показали, что волокна полые, округлой формы. Диаметр волокна находится в диапазоне от 7,7 до 12,5 мкм, диаметр внутренней полости в стеклянных волокнах варьирует от 2,1 до 5,5 мкм.

Рис. 3. Микроструктура поверхности среза стеклянных волокон ткани из стеклянных крученых комплексных нитей на основе полых волокон при увеличениях ×1000 (а), ×3000 (б), ×5000 (в) и ×10000 (г)



Плотность образцов стеклопластика определяли методом гидростатического взвешивания по ГОСТ Р 57713–2017, а также методом обмера и взвешивания по ГОСТ Р 56682–2015 (п. 8.2, метод II).

Плотность стеклопластика методом гидростатического взвешивания вычисляли по формуле



где ρ – плотность воды при комнатной температуре; m и m1 – масса образца на воздухе и в воде.



Плотность стеклопластика методом обмера и взвешивания определяли по формуле



где m, A, h – масса, площадь и толщина образца.



Выдержку образцов стеклопластика в воде проводили по ГОСТ 4650–2014 (метод 1).



Исследование массы и плотности образцов стеклопластика на основе полых волокон после длительного водопоглощения

Изменение значений массы и плотности, определенных методом гидростатического взвешивания, для образцов стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей из полых волокон в процессе длительного водопоглощения представлено на рис. 4.

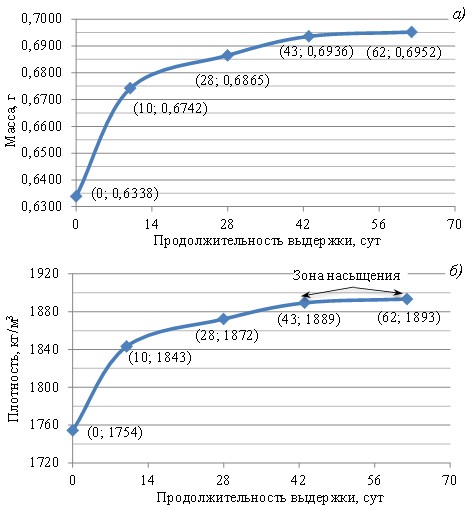

Рис. 4. Зависимости массы (а) и плотности (б) от продолжительности водопоглощения стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон



Определено, что плотность образцов стеклопластиков на основе полых волокон при измерении методом гидростатического взвешивания существенно выше, чем при измерении методом обмера и взвешивания. Анализ зависимостей изменения значений плотности образцов стеклопластика от продолжительности выдержки в воде (рис. 4, б) показал, что данные кривые близки к логарифмическому тренду. В течение первых 43 сут плотность интенсивно увеличивается при попытке достичь плато, что предположительно связано с выходом воздуха из полости стекловолокна. При дальнейшем водопоглощении образцов стеклопластика (до 62 сут) в результате существенного заполнения водой полостей стекловолокон остаточный воздух стремится полностью выйти, наблюдается зона насыщения при существенном замедлении возрастания плотности образцов, которое при этом не прекращается. Угловой коэффициент, характеризующий скорость изменения функции плотности, приближается к нулю, и плотность асимптотически стремится к постоянному значению.

Аппроксимация с помощью логарифмического тренда замедляющегося возрастания временного ряда значений плотности от продолжительности выдержки в воде представлена на рис. 5.

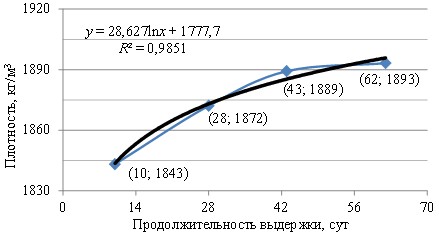

Рис. 5. Аппроксимация логарифмическим трендом зависимости плотности от продолжительности выдержки в воде стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон



Природоподобные системы и модели водопроводящих микроканалов и их использование в исследовании процесса самопроизвольного водопоглощения стеклопластика на основе полых стекловолокон

Анализ научно-технической литературы [8–15] показал, что для исследования самопроизвольного водопоглощения стеклопластика на основе полых волокон необходимо рассмотреть природоподобные системы и модели грунтов, горных пород и стволов хвойных деревьев с микроканалами диаметром 10 мкм.

Подземная гидромеханика – наука о фильтрации жидкостей, газов и их смесей в пористых и трещиноватых горных породах. Объектом изучения подземной гидромеханики является фильтрационный поток – поток жидкости (газа, газожидкостной смеси) в поровой или трещиноватой среде [8].

По размерам (поперечным относительно направления движения флюида) поры горных пород делятся на сверхкапиллярные (>508,0 мкм), капиллярные (0,2–508,0 мкм) и субкапиллярные (0,2 мкм). В сверхкапиллярных порах движение жидкости подчинено законам гидравлики (например, осуществляется свободное перемещение), в капиллярных порах движение жидкости затруднено из-за проявления сил молекулярного сцепления [8].

Можно предположить, что при погружении образца стеклопластика в воду самопроизвольное (свободное) перемещение (диффузия) воды внутри (вдоль) микроканала полого стекловолокна диаметром 5,5 мкм по законам гидравлики исключается, так как данное значение диаметра попадает в диапазон значений капиллярных пор. Движение жидкости затруднено или исключено из-за проявления сил молекулярного сцепления, полое пространство стекловолокон заполняется водой по другим механизмам водопоглощения.

Композиционные материалы быстрее поглощают воду вдоль оси армирующих волокон, потому что пучки волокон, как правило, полностью не смачиваются и легко пропускают воду за счет капиллярного эффекта [2].

Кроме того, можно допустить, что подземная вода (жидкость) может только с обоих торцов частично смачивать сквозные отверстия капиллярных пор горных пород размером 0,2–508,0 мкм, не проходя внутрь их микроканалов, что может быть идентично частичному смачиванию водой отверстий сквозных полых стекловолокон.

В подземной гидромеханике горные породы подразделяются на проницаемые и плотные. К проницаемым принято относить породы, способные вмещать и пропускать жидкости при перепаде давления. Такие породы называют коллекторами [8].

Для построения абстрактной модели образца стеклопластика с определенным количеством полых стеклянных трубок с внутренним диаметром 5,5 мкм, имеющих определенную длину, плотно упакованных и не подвергающихся деформации, можно рассмотреть модель идеального грунта.

Идеальный грунт – модель пористой среды, поровые каналы которой представляют собой пучок тонких цилиндрических трубок (капилляров) с параллельными осями (рис. 6, а) [8]. Можно рассмотреть модель фиктивного грунта (рис. 6, б) с углом укладки шарообразных частиц θ.

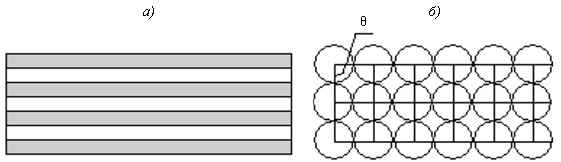

Рис. 6. Схемы идеального грунта (профиль) в виде полых цилиндрических трубок (а) и фиктивного грунта (торцевая поверхность) в виде шариков одинакового диаметра (б): θ – угол укладки шарообразных частиц [8]



В отличие от движения жидкостей и газов по трубам и в открытых руслах, фильтрация имеет свои особенности: малые значения поперечных размеров поровых каналов и скорости движения жидкости; значительное влияние сил трения вследствие вязкости жидкости и больших значений площади поверхности стенок поровых каналов [8].

Частным случаем двухмерного фильтрационного потока w = f(x, y), где w – скорость фильтрации, x и y – координаты, является плоскорадиальный фильтрационный поток w = f(r), когда выполняется следующее условие: вектор скорости фильтрации является функцией расстояния r до некоторой точки (рис. 7). Такие точки называются стоками (при движении жидкости от периферии к центру) или источниками (при движении от центра к периферии) [8]. В данном случае вода движется от внутренней поверхности стенки (периферии) к центру.

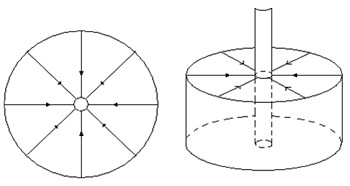

Рис. 7. Схема плоскорадиального потока воды через сквозную капиллярную пору длиной ≥20 мм (вид сбоку) при движении воды от внутренней поверхности стенки (периферии) к центру [8]

Механизм водопоглощения полыми стекловолокнами, представляющими собой тонкие полые цилиндрические трубки в идеальной модели пористой среды, также аналогичен механизму притока жидкости к скважине, которая является гидродинамически несовершенной по степени вскрытия пласта, где линии тока жидкости искривляются (рис. 8) [8].

Можно предположить, что сквозные капиллярные поры горных пород диаметром 0,2–508,0 мкм представляют собой совокупность воронкообразных отверстий, работающих на сток с помощью механизма эжектирования или подсоса воды по спиральной траектории. Возможно, данное эжектирование (подсос) жидкости в полость капиллярных пор горных пород напрямую связано с изменением поперечного диаметра поры и, соответственно, с изменяемой конфигурацией внутренней поверхности вдоль длины поры.

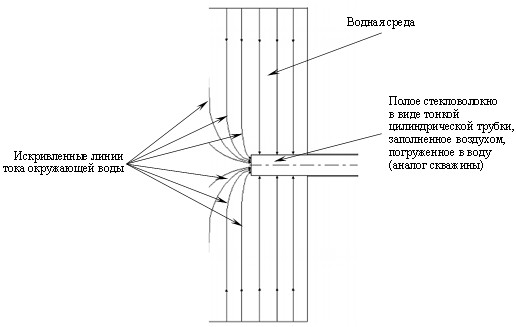

Рис. 8. Схема притока воды к тонкой полой цилиндрической трубке [8]



Возможно, конфигурация полости стекловолокна (рис. 9, а) представляет собой некое подобие сопла Лаваля (рис. 9, б) [25] с усеченными конусами: диаметр торцов составляет 5–10 мкм, а вдоль длины микроканала диаметр поперечного сечения и справа, и слева плавно уменьшается.

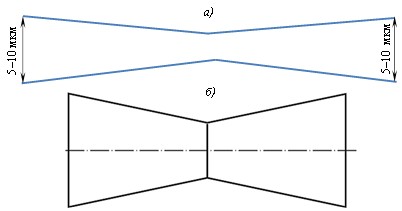

Рис. 9. Предполагаемая конфигурация полости сквозного стекловолокна вдоль длины (а) и схема сопла Лаваля (б) [25]

В полом стекловолокне предположительно осуществляется двухстороннее водопоглощение, где внутренние сквозные отверстия и слева, и справа являются входными с последующим плавным сужением диаметра вдоль канала (рис. 10 и 11). Предположительно формируется двухсторонняя воронка или двухсторонний сток с отрицательной дивергенцией, т. е. подсос воды внутрь полого стекловолокна осуществляется через левое и правое отверстия.

Только методом компьютерной томографии с определенным разрешением можно определить в разных сечениях значения диаметров d1, d2, d3 … dn внутренней поверхности полого стекловолокна с целью анализа изменения конфигурации вдоль микроканала (рис. 12).

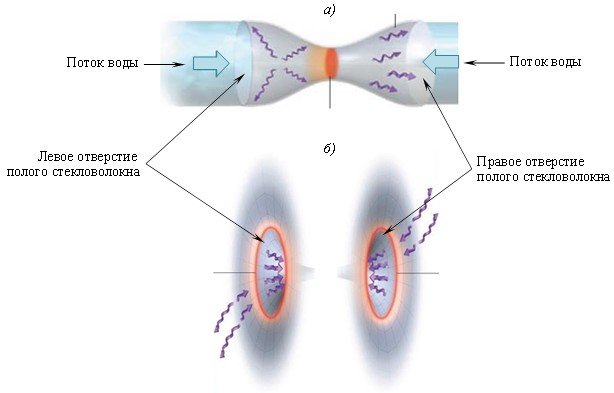

Рис. 10. Предположительная конфигурация внутренней поверхности полого стекловолокна вдоль канала в виде сопла Лаваля (а) и процесс транспортировки воды через левое и правое отверстия (б) [26]

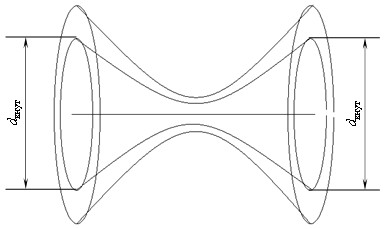

Рис. 11. Схематичное изображение предположительной конфигурации внутренней поверхности сквозного полого стекловолокна (dвнут – входной диаметр внутренней окружности микроканала)

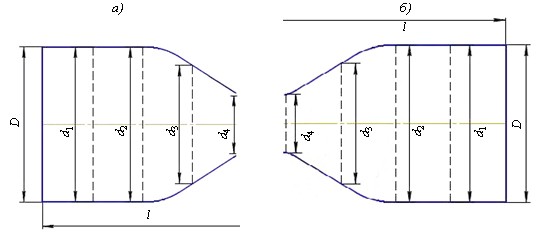

Рис. 12. Схема определения диаметров (d1–d4) внутренней поверхности сквозного полого стекловолокна вдоль канала в левой (а) и правой (б) половинах [27] (D – входной диаметр левого и правого отверстий полого стекловолокна, l – длина стекловолокна)



При разработке математической модели для определения скорости потока воды в полых стекловолокнах рассматривали модель водопоглощения, применяемую в биологических и сельскохозяйственных науках [14, 15]. В данной модели исследовали водопроводящие микроканалы (диаметром 10 мкм) стволов хвойных деревьев и стеблей растений, которые идентичны полым стекловолокнам по диаметру. Исследования проведены до и после водопоглощения с помощью анатомического анализа, аналогичного микроструктурному анализу шлифов поперечного сечения стеклопластика на основе полых стекловолокон. Анатомический анализ проведен с помощью окулярного микрометра и ручного микротома (рис. 13) [14]. Определены значения радиального (внутренняя окружность) и тангенциального (наружная окружность) диаметров поперечного сечения водопроводящих микроканалов до водопоглощения. Площадь внутренней окружности заполнена воздухом (показана белым цветом на рис. 13). Площадь кольца определенной толщины, сформированного длинами внешней и внутренней окружностей, заполнена механической тканью (показана серым цветом на рис. 13).



Рис. 13. Анатомический анализ поперечных срезов водопроводящих каналов растения тритикале: а – толщина стенки; b – диаметр внутренней окружности; c – диаметр наружной окружности [14]



Разница, которой можно пренебречь, заключается в том, что в деревьях и растениях вода поднимается на высоту h, характеризующую поле силы тяжести Земли ρжgh, а образец стеклопластика на основе полых стекловолокон погружается в воду на глубину h, характеризующую гидростатическое давление ρжgh, где ρж – плотность жидкости, g – ускорение свободного падения.

При медленном течении воды по тонким полым микроканалам сила сопротивления Fc определяется вязкостью воды. Если слои воды перемещаются с разными скоростями, то между ними возникает «трение» – сила вязкости [15]



где S – площадь каждого слоя воды; a – расстояние между слоями воды; η – коэффициент вязкости, характеризующий вязкие свойства жидкости (для воды η ≈ 10–3 кг/(м∙с)); ν/а– градиент скорости, отражающий самое быстрое изменение при переходе от одного слоя воды к другому.



При движении воды по микроканалу (d 10 мкм), аналогичном перемещению воды по трубе, градиент скорости v от стенок к центру по порядку величины равен ν/d .

В случае равномерного течения воды по микроканалу сила вязкости Fв компенсируется перепадом давления ∆p [15]:







Для перепада давлений на длине lполого микроканала диаметром 10 мкм получена оценка:



где v – объемная скорость потока воды в микроканале.



Более точная формула представляет собой закон Пуазейля [15], являющийся главным законом гидродинамики и связывающий объемную скорость потока воды в микроканале v с разностью гидродинамического давления воды в начале и конце микроканала ∆p как движущей силы потока воды внутри микроканала, динамической вязкостью воды η, длиной l и диаметром dполого микроканала:





С учетом гидродинамического давления для подъема воды на участке ствола хвойного дерева в поле тяжести Земли на высоту h со скоростью v по водопроводящим микроканалам (микрососудам) диаметром d требуется перепад давления [15]





где ≈ 10–6 м2/с – кинематическая вязкость воды.



Характерная скорость νсх потока воды, необходимая для обеспечения требуемого перепада давления Δp при перемещении воды внутри полости микроканалов диаметром 10 мкм и длиной ≥20 мм, определяется из зависимости для гидродинамического давления [15]:



Данные зависимости параметров потока воды по водопроводящим микроканалам диаметром 10 мкм стволов хвойных деревьев можно адаптировать для исследования скорости потока воды в полых стекловолокнах, учитывая изменяемую конфигурацию их внутренней поверхности и используя вместо высоты h глубину погружения в воду образца стеклопластика.

Законы гидродинамики при течении воды по водопроводящим микроканалам стволов хвойных деревьев предположительно будут идентичны законам перемещения воды в полых стекловолокнах. Поэтому в процессе расчетных исследований скорости, гидродинамического давления и других параметров потока воды в полых стекловолокнах при задании граничных условий предположительно можно принять, что упруго-прочностные характеристики механической ткани и стеклоткани идентичны в первом приближении.



Применение результатов анализа природоподобных технологий для исследования водопоглощения стеклопластика на основе полых стекловолокон

Для расчетного исследования и моделирования в области вычислительной гидродинамики (Computational Fluid Dynamics) с прогнозированием мгновенных скоростей потока воды в микроканалах полого стекловолокна предположительно можно использовать программное обеспечение ANSYS Fluent.

Определить в режиме реального времени карты мгновенных измерений векторов скоростей или усредненных по времени полей скоростей в поперечном сечении микроскопического потока воды, перемещающегося за счет гидродинамического давления через микроканалы полых стекловолокон, предположительно можно с помощью микрофлюидных бесконтактных измерительных систем и устройств Micro PIV (Particle Image Velocimetry) или µPIV, Stereo µPIV (компания Dantec Dynamics). Данные измерительные системы и устройства имеют большие увеличения и разрешения для трех компонентов скорости, подходящие для изделий из оптически прозрачных материалов с полыми микроканалами (рис. 14) [28].

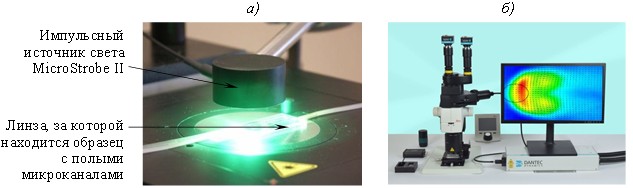

Рис. 14. Измерительная система и устройство Micro PIV, разработанные компанией Dantec Dynamics, для визуализации векторного поля мгновенных скоростей потока воды вдоль полого микроканала образца из оптически прозрачных неметаллических материалов: а – процесс подсветки образца с помощью импульсного источника света MicroStrobe II; б – процесс визуализации [28]

Микроскопический поток жидкости в образце с полыми микроканалами из оптически прозрачных неметаллических материалов освещается в целевой области универсальным устройством MicroStrobe II (рис. 14, а). Оно устанавливается на микроскопы и представляет собой импульсный источник света для микроскопической визуализации векторного поля мгновенных скоростей потоков жидкости (воды) в полых микроканалах (рис. 14, б).

Предварительно до импульсной подсветки образца в жидкость (воду) вводят индикаторные флуоресцентные светоотражающие нано- или микрочастицы (рис. 15), которые точно следуют за потоком в полости микроканалов образца [29]. В процессе импульсной подсветки образца по индикаторным отражающим частицам регистрируют перемещение потока вдоль микроканала в результате отражения от частиц и рассеивания светового сигнала в направлении камеры. Объектив камеры проецирует изображение целевой области образца на матрицу цифровой камеры. Камера способна фиксировать каждый световой импульс в отдельных кадрах.

Векторы мгновенных скоростей ν¯ потока воды определяются на участках целевой области полых микроканалов образца путем измерения смещения Δx¯ индикаторных светоотражающих частиц между двумя световыми импульсами I1 и I2 с учетом известного значения времени задержки  для двух последовательных изображений:



После записи последовательности из двух световых импульсов изображения делятся на небольшие участки, называемые зонами опроса (IA). Зоны опроса каждого кадра изображения первого (I1) и второго (I2) световых импульсов перекрестно коррелируют друг с другом пиксель за пикселем.



Рис. 15. Схема измерения с помощью устройства Micro PIV векторного поля мгновенных скоростей или усредненных по времени полей скоростей в поперечном сечении потока воды вдоль полого микроканала образца [29]: Δt– время задержки; dIA – диаметр зоны опроса; Δ x¯– параметр смещения

Корреляция создает пик сигнала, определяющий общее смещение частиц в потоке воды Δ x¯. Точное измерение смещения Δ x¯ , а следовательно, и скорости ν¯ достигается с помощью субпиксельной интерполяции. Карту векторов мгновенных скоростей потока воды в полых микроканалах образца для всей целевой области получают путем повторения кросс-корреляции для каждой области сканирования по двум кадрам изображения световых импульсов, снятым камерой (рис. 16) [29].

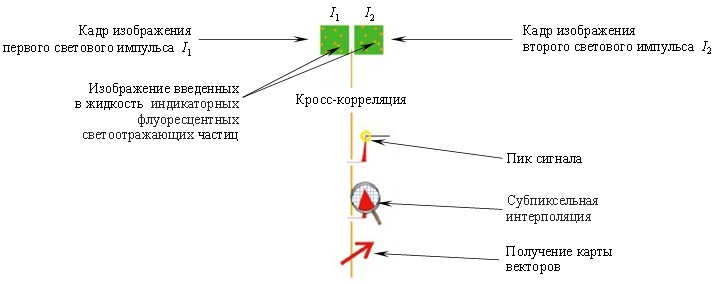

Рис. 16. Кросс-корреляция для каждой области сканирования по двум кадрам изображения световых импульсов для получения карты векторов мгновенных скоростей потока воды в полых микроканалах образца [29]

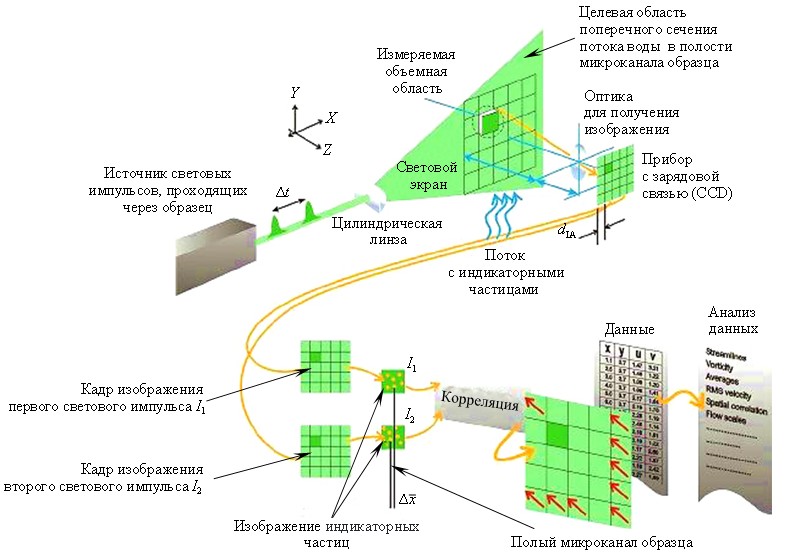

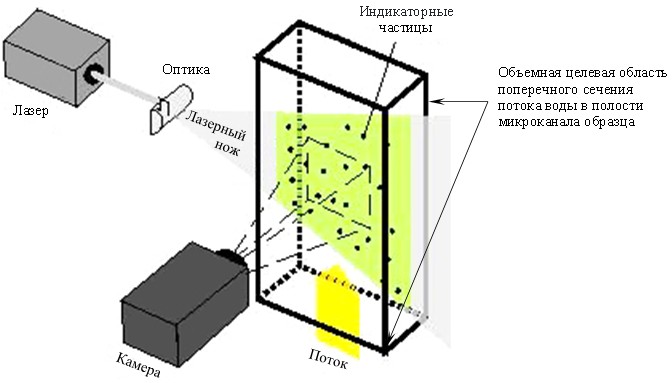

Рис. 17. Общая схема измерения мгновенного поля скорости потока воды в полом микроканале образца [30]



Общая схема измерения мгновенного поля скорости потока воды между заданными поперечными сечениями полого микроканала образца, ограничивающими объемную целевую область, представлена на рис. 17 [30]. В данной схеме определение скорости потока в микроканале основано на измерении перемещения отражающих индикаторных частиц примеси, находящихся в плоскости сечения, за фиксированный интервал времени.



Заключения

Результаты микроструктурных исследований образцов стеклопластика на основе расплавного эпоксидного связующего и ткани из стеклянных крученых комплексных нитей на основе полых волокон показали, что диаметр внутренней полости стеклянных волокон варьирует от 2,1 до 5,5 мкм.

Анализ зависимостей изменения значений плотности стеклопластика, измеренной методом гидростатического взвешивания, от продолжительности выдержки в воде показал, что полученные кривые близки к логарифмическому тренду при попытке функции плотности достичь плато.

Результаты анализа природоподобных технологий − аналогичных систем и моделей для водопроводящих микроканалов диаметром 10 мкм в области других наук (подземная гидромеханика, биологические, сельскохозяйственные) – позволили исследовать процесс водопоглощения стеклопластика с полыми стекловолокнами. Результаты исследования процесса водопоглощения стеклопластика позволяют предположить, что внутренняя поверхность полого стекловолокна имеет изменяемую конфигурацию в виде усеченных конусов вдоль длины микроканала и обеспечивает двухстороннее водопоглощение за счет создания гидродинамического перепада давления и дальнейшего эжектирования потока воды внутрь полости микроканала.

Данное исследование процесса водопоглощения на базе анализа природоподобных технологий представляет большой практический интерес при определении методом гидростатического взвешивания плотности стеклопластиков на основе полых стекловолокон конструкционного и радиотехнического назначения с целью оценки весовой эффективности и удельных прочностных характеристик.

В дальнейшем необходимо исследовать:

– структуру полых стекловолокон вдоль длины их микроканалов методом компьютерной томографии с определенным разрешением с целью определения диаметров поперечного сечения и геометрии внутренней поверхности;

− поток воды в полых стекловолокнах методами вычислительной гидродинамики с помощью программного обеспечения ANSYS Fluent с целью прогнозирования его мгновенных скоростей в поперечном сечении;

– поток воды в полых стекловолокнах с помощью устройства Micro PIV в режиме реального времени с целью определения его мгновенных скоростей в поперечном сечении.

Работа выполнена при поддержке ЦКП «Климатические испытания» НИЦ «Курчатовский институт» – ВИАМ.
